Tableau Legrand Drivia : que choisir entre les bornes Auto et à vis ?

Quelle différence entre le disjoncteur bornes auto et bornes à vis ? Le disjoncteur auto a des bornes de connexion automatiques. C’est-à-dire qu’il faut dénuder le fil électrique à la longueur souhaitée (longueur indiquée sur le disjoncteur) et l’insérer directement dans la borne qui lui est attribuée. Pour les bornes d’arrivée du courant, vous pouvez directement insérer le peigne de raccordement sur le disjoncteur, aucun serrage n'est à faire. Le disjoncteur borne à vis comporte, quant à lui, des connexions à visser manuellement à l'arrivée et au départ. Les disjoncteurs à vis ou automatique, s'adapte dans tous les tableaux électriques Legrand , l'emplacement sur le rail din est le même dans les deux cas.

Comment brancher un disjoncteur legrand ?

Pour brancher un disjoncteur Legrand, il est essentiel de suivre un certain nombre d'étapes pour garantir la sécurité de l' installation électrique . Tout d'abord, il est important de noter que le disjoncteur Legrand est un dispositif de protection adapté aux différents types de circuits électriques , notamment pour la protection contre les courts-circuits et les surcharges . Pour commencer, il faut d'abord s'assurer que l' alimentation électrique est coupée afin d'éviter tout risque d' électrocution . Ensuite, il faut repérer le disjoncteur général qui permet de couper totalement le courant électrique de la maison. Une fois cette opération effectuée, il est temps de procéder au raccordement du disjoncteur Legrand au tableau électrique . Le disjoncteur Legrand se branche généralement sur un rail modulaire , il faut donc le fixer correctement en veillant à respecter les normes de sécurité en vigueur. Ensuite, il faut identifier les bornes de raccordement du disjoncteur , en veillant à bien relier la phase et le neutre . Il est primordial de respecter le calibre du disjoncteur en fonction de la puissance des appareils électriques à protéger. Une fois le disjoncteur branché, il est recommandé de réaliser un test de fonctionnement en remettant l' alimentation électrique . Il est également possible d'installer un interrupteur différentiel pour une protection renforcée contre les fuites de courant . En cas de déclenchement du disjoncteur , il est essentiel d'identifier la cause du problème court-circuit , surcharge , fuite de courant pour éviter les risques d'incendie. N'oubliez pas d'associer votre disjoncteur à un disjoncteur différentiel Legrand pour une protection complète.

Comment reconnaître un vrai disjoncteur legrand ?

Pour reconnaître un vrai disjoncteur Legrand, il faut tout d'abord savoir ce qu'est un disjoncteur . Un disjoncteur est un dispositif de protection électrique qui permet de couper le courant en cas de surcharge , de court-circuit . Il est un élément essentiel de toute installation électrique pour assurer la sécurité des personnes et des biens. Un disjoncteur Legrand est reconnaissable par sa marque et sa qualité. Legrand est un fabricant reconnu dans le domaine de l'électrique et offre une large gamme de disjoncteurs de haute qualité. Pour vérifier l'authenticité d'un disjoncteur Legrand, il est important de vérifier certains critères. Le logo Legrand doit être clairement visible sur le disjoncteur . Le dispositif doit comporter les informations techniques telles que le calibre , la tension, le pouvoir de coupure , etc. Le disjoncteur doit être conforme aux normes en vigueur , comme la norme NF pour les dispositifs de protection électrique en France. Il est muni d'un Copytracer que vous pouvez vérifier sur le site officiel de Legrand lien : LEGRAND COPYTRACER

Filtres

Disjoncteur Legrand

Disjoncteur Legrand DNX³ et DX³

Le disjoncteur protège un circuit contre les surcharges et les courts-circuits. Il se place sous l'interrupteur différentiel, un disjoncteur par circuit. Son calibre dépend de la section du câble : 16 A pour l'éclairage en 1,5 mm², 20 A pour les prises en 2,5 mm², 32 A pour la plaque de cuisson en 6 mm², 2 A pour la VMC. Legrand propose les DNX³ phase + neutre sur 1 module, en courbe C pour les usages courants et en courbe D pour les moteurs et les appareils à fort appel de courant. Ils existent à vis ou à bornes automatiques. Les DX³ tétrapolaires protègent les circuits triphasés.

Le monophasé : DNX³ 1P+N courbe C de 2 à 40 A.
La courbe D : DNX³ 10 à 32 A pour moteurs et forts appels de courant.
Le raccordement : à vis, à bornes automatiques ou mixte.

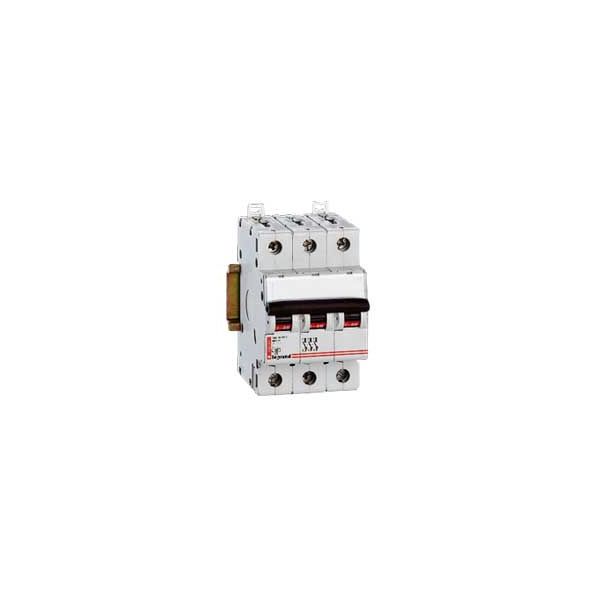

Le triphasé : DX³ tétrapolaires de 10 à 40 A.

58,66 € TTC

Stock plateforme

Vous lisez actuellement la page 1
Page 2
Page Suivant

: Quelle différence entre le disjoncteur bornes auto et bornes à vis ?

Le disjoncteur auto a des bornes de connexion automatiques. C’est-à-dire qu’il faut dénuder le fil électrique à la longueur souhaitée (longueur indiquée sur le disjoncteur) et l’insérer directement dans la borne qui lui est attribuée.

Pour les bornes d’arrivée du courant, vous pouvez directement insérer le peigne de raccordement sur le disjoncteur, aucun serrage n'est à faire.

Le disjoncteur borne à vis comporte, quant à lui, des connexions à visser manuellement à l'arrivée et au départ.

Les disjoncteurs à vis ou automatique, s'adapte dans tous les tableaux électriques Legrand, l'emplacement sur le rail din est le même dans les deux cas.
: Pour brancher un disjoncteur Legrand, il est essentiel de suivre un certain nombre d'étapes pour garantir la sécurité de l'installation électrique.

Tout d'abord, il est important de noter que le disjoncteur Legrand est un dispositif de protection adapté aux différents types de circuits électriques, notamment pour la protection contre les courts-circuits et les surcharges.

Pour commencer, il faut d'abord s'assurer que l'alimentation électrique est coupée afin d'éviter tout risque d'électrocution. Ensuite, il faut repérer le disjoncteur général qui permet de couper totalement le courant électrique de la maison. Une fois cette opération effectuée, il est temps de procéder au raccordement du disjoncteur Legrand au tableau électrique. Le disjoncteur Legrand se branche généralement sur un rail modulaire, il faut donc le fixer correctement en veillant à respecter les normes de sécurité en vigueur.

Ensuite, il faut identifier les bornes de raccordement du disjoncteur, en veillant à bien relier la phase et le neutre. Il est primordial de respecter le calibre du disjoncteur en fonction de la puissance des appareils électriques à protéger. Une fois le disjoncteur branché, il est recommandé de réaliser un test de fonctionnement en remettant l'alimentation électrique.

Il est également possible d'installer un interrupteur différentiel pour une protection renforcée contre les fuites de courant. En cas de déclenchement du disjoncteur, il est essentiel d'identifier la cause du problème court-circuit, surcharge, fuite de courant pour éviter les risques d'incendie.
N'oubliez pas d'associer votre disjoncteur à un disjoncteur différentiel Legrand pour une protection complète.
: Pour reconnaître un vrai disjoncteur Legrand, il faut tout d'abord savoir ce qu'est un disjoncteur. Un disjoncteur est un dispositif de protection électrique qui permet de couper le courant en cas de surcharge, de court-circuit.

Il est un élément essentiel de toute installation électrique pour assurer la sécurité des personnes et des biens. Un disjoncteur Legrand est reconnaissable par sa marque et sa qualité. Legrand est un fabricant reconnu dans le domaine de l'électrique et offre une large gamme de disjoncteurs de haute qualité. Pour vérifier l'authenticité d'un disjoncteur Legrand, il est important de vérifier certains critères.

Le logo Legrand doit être clairement visible sur le disjoncteur.

Le dispositif doit comporter les informations techniques telles que le calibre, la tension, le pouvoir de coupure, etc.

Le disjoncteur doit être conforme aux normes en vigueur, comme la norme NF pour les dispositifs de protection électrique en France.

Il est muni d'un Copytracer que vous pouvez vérifier sur le site officiel de Legrand lien : LEGRAND COPYTRACER
