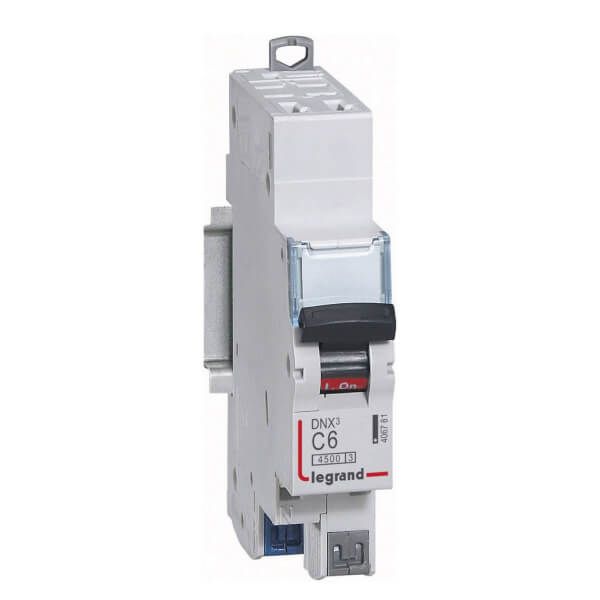

Disjoncteur DNX³ 6 A courbe C bornes auto

Le disjoncteur 6 A à bornes automatiques pour les petits circuits

Le disjoncteur Legrand DNX³ 406781 protège un circuit monophasé 230 V contre les surcharges et les courts-circuits. Son calibre de 6 A convient aux circuits de faible puissance : circuits de commande, automatismes (portail, volets centralisés), sonnerie ou petits appareils. Retrouvez toute la gamme dans nos disjoncteurs Legrand.

Phase + neutre en 1 module, bornes automatiques

En un seul module de 17,8 mm, il coupe à la fois la phase et le neutre (coupure pleinement apparente). Les bornes automatiques en haut et en bas se raccordent sans vis : il suffit d'insérer le fil dénudé. Elles acceptent le câble rigide ou souple de 0,75 à 4 mm², avec un serrage constant dans le temps. Il s'alimente par le haut avec un peigne d'alimentation HX³ et ses 2 griffes d'accrochage permettent de le remplacer au milieu d'une rangée peignée sans déconnecter les autres appareils.

Courbe C, pouvoir de coupure 4,5 kA

La courbe C (déclenchement magnétique entre 5 et 10 fois le calibre) est la courbe standard des circuits domestiques. Le pouvoir de coupure est de 4,5 kA selon NF EN 60898-1 (usage domestique), 6 kA selon EN 60947-2. Un porte-étiquette permet de repérer le circuit et la manette indique l'état ON (rouge) ou OFF (vert). Voir aussi les versions 2 A et 10 A.

Questions fréquentes

Caractéristiques techniques

Disjoncteur DNX³ 406781

• Pôles : phase + neutre (1P+N), neutre sectionné
• Calibre : 6 A
• Courbe : C (5 à 10 In)
• Pouvoir de coupure : 4,5 kA (NF EN 60898-1) / 6 kA (EN 60947-2)
• Tension : 230 V~, 50/60 Hz
• Raccordement : bornes automatiques, arrivée haute et départ bas
• Section de câble : rigide ou souple 0,75 à 4 mm²
• Encombrement : 1 module (17,8 mm)
• Dimensions : L 17,8 × H 94,8 × P 77,7 mm
• Peigne : HX³ optimisé universel ou tétrapolaire
• Auxiliaires : compatibles DX³
• Protection : IP20
• Usage type : circuits de commande, d'automatismes et de petits appareils (câble 1,5 mm²)
• Norme : NF EN 60898-1
• EAN : 3245064067812

📄 Fiche constructeur : Legrand DNX³ 406781 (PDF) ↗

Spécifications techniques

Le conseil de l'expert Bâtir Moins Cher : avec des bornes automatiques, dénudez le fil à la longueur indiquée et enfoncez-le bien droit jusqu'en butée ; tirez légèrement pour vérifier qu'il est verrouillé.
