Tableau électrique LEGRAND

Pour simplifier au maximum la préparation et réalisation de votre projet, découvrez nos tableaux montés et pré-câblés par des professionnels de l’électricité.

Nos packs sont personnalisables avec du modulaire à vis ou à borne auto qui peuvent tout à fait s’adapter à votre installation souhaitée. N’hésitez pas à nous contacter ou à faire une demande de devis de par votre panier.

La fonction du tableau électrique :

Votre tableau à pour rôle de réaliser le lien entre le réseau de distribution d’électricité extérieur et celui de votre logement. Il rassemble ainsi tous vos circuits électriques (éclairages, prises, circuits spécialisés ou dédiés) ainsi que les éléments garantissant la sécurité des habitants et des appareils grâce notamment aux disjoncteurs, disjoncteurs différentiels et parafoudres.

Choisir le coffret électrique adapté :

Le tableau électrique de votre logement se doit de respecter la norme NF C 15-100.

Le choix de votre coffret électrique s’effectue en fonction du nombre de disjoncteurs et d’interrupteurs différentiels prévus pour votre installation, sachant qu’il faut au minimum un espace vide de 20% afin de respecter la norme.

Dans un logement neuf, il est obligatoire d’avoir au moins un tableau deux rangées situé sur une GTL (gaine technique de logement).

Nos catégories de produits Legrand :

Bâtir Moins Cher vous propose un panel de produits créer ou rénover votre installation électrique de A à Z.

• Branchement EDF : Retrouvez nos Disjoncteurs de branchement Enedis (disjoncteur abonné), Platines mono disjoncteur et compteurs ainsi que leur habillage adapté.
• Les accessoires pour tableau Legrand : Bornier de répartition, porte ou réhausse de coffret électrique, obturateur de rangée ou serrure de tableau. Le tout pour avoir un coffret de répartition aux petits soins.
• Interrupteur Sectionneur : Il permet de séparer et isoler, électriquement et mécaniquement, un circuit électrique de son réseau d'alimentation. Le fait de sectionner le circuit électrique vous permet donc de réaliser une réparation ou un entretien sans risques. Vous pouvez choisir votre la puissance adaptée à votre installation.
• L’interrupteur différentiel : Ce dispositif à pour but de protéger la personne en détectant les fuites de courant pour éviter les chocs électriques. Il coupe alors l'ensemble des appareillages électriques situés sur une même rangée pour protéger. Déterminez donc l’ampérage, fixation et départ nécessaire pour votre coffret.

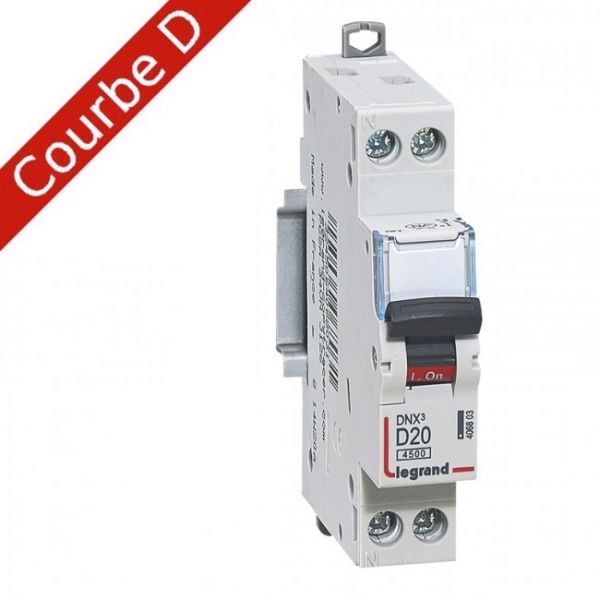

• Disjoncteur DNX3 Legrand : Ils ont pour fonction de protéger les équipements de l’installation électrique en cas de surtension, défaut à la terre ou court-circuit. Choisissez  votre dispositif en déterminant votre type de connexion, intensité, nombre de modules mais aussi l’abonnement pour prendre un disjoncteur Monophasé, Triphasé ou Tétrapolaire.
• Disjoncteur différentiel : Avec pour fonction, de protéger les appareils et les personnes, dès qu’il détecte un court-circuit ou une fuite de courant vers la terre il se met en position de coupure “off”
• Commande modulaire : Retrouvez les télérupteurs, contacteurs heures creuses, parafoudres et bien d’autres.
• Pontage Legrand : Borne de raccordement, cordon de repiquage, peigne d’alimentation horizontal et vertical, nous vous proposons les produits essentiels pour le raccordement électrique de votre tableau.

• Fusible et Porte fusible : Pour les anciens coffrets électriques, il existe les coupes-circuit domestique fonctionnant avec des cartouches (fusibles) remplacés aujourd’hui par les disjoncteurs.

Pour tout conseil technique ou questions sur nos produits, n’hésitez pas à nous contacter.

Un tableau électrique se compose de plusieurs éléments

Un tableau drivia en 13 ou 18 modules Un ineterrupteur sectionneur si le disjoncteur abonné est à l'extérieur Un parafoudre suivant la zone géographique Interrupteur différentiel, calibre et nombre à déterminer suivant votre installation Les disjoncteurs à vis ou automatique Les commandes modulaires, télérupetur, contacteur heure creuse, minuterie, horloge Prise de courant modulaire suivant vos besoins Les peignes d'alimentation horizontaux pour l'alimentation des disjoncteurs et verticaux pour les interrupteurs différentiels

Le choix du tableau électrique se fait suivant la surface de l'appartement ou de la maison.
Logement fait moins de 35 m2 (T1 ou T2) : un tableau avec deux rangées
Logement fait entre 35 et 100 m2 (T2 à T4) : un tableau avec trois rangées
Logement fait plus de 100 m2 (T5 et supérieur) : un tableau avec quatre rangées et plus

La taille de l'installation électrique, plusieurs configurations peuvent demander plus de place dans votre tableau électrique.
- Chauffage électrique
- Piscine
- Domotique
- Climatisation

La Norme NF C15-100 à respecter avec une réserve de 20%
