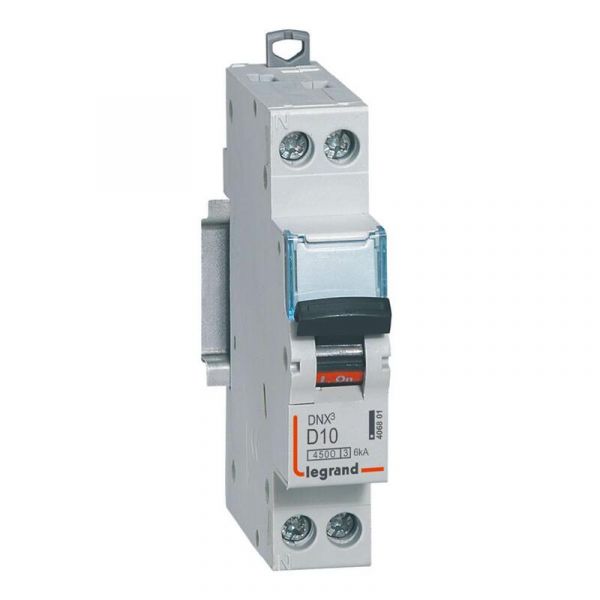

Disjoncteur DNX³ phase + neutre 10 A courbe D 1 module vis/vis

Un disjoncteur DNX³ phase + neutre

Ce disjoncteur modulaire DNX³ de Legrand est de type phase + neutre (1P+N), 230 V~, calibre 10 A, courbe D, sur 1 module. Il est magnétothermique, à coupure pleinement apparente, pour la commande, la protection et le sectionnement des circuits. Il fait partie de la gamme disjoncteurs Legrand.

Courbe D

En courbe D, le déclenchement magnétique se fait entre 10 In et 14 In (contre 5 In à 10 In en courbe C). Pour la courbe C, voyez le disjoncteur DNX³ 10 A courbe C.

Pouvoir de coupure et raccordement

Son pouvoir de coupure est de 4500 A pour les installations résidentielles et de 6 kA selon EN 60947-2, ce qui permet un usage résidentiel et tertiaire. L'arrivée et la sortie se font par bornes à vis, protégées contre le toucher IP20, appareil câblé.

Peignes et accessoires

Il se raccorde à un peigne HX³ optimisé universel unipolaire (phase ou neutre) ou tétrapolaire, comme le peigne d'alimentation HX³. Il reçoit les auxiliaires et accessoires DX³ et ses 2 griffes d'accrochage permettent de le remplacer au milieu d'une rangée peignée sans déconnecter les autres produits.

Questions fréquentes

Caractéristiques techniques

Disjoncteur DNX³ 10 A courbe D 406801

• Type : Disjoncteur DNX³ phase + neutre (1P+N)
• Tension assignée : 230 V~
• Calibre : 10 A
• Courbe de déclenchement : D (10 In à 14 In)
• Pouvoir de coupure : 4500 A / 6 kA (EN 60947-2)
• Largeur : 1 module
• Raccordement : Arrivée et sortie à vis
• Bornes : Protégées IP20
• Garantie : 2 ans
• Référence : 406801
• EAN : 3245064068017

📄 Fiche constructeur : Legrand DNX³ 406801 (PDF) ↗

Spécifications techniques

Le conseil de l'expert Bâtir Moins Cher : Notre article sur les courbes C et D vous aide à choisir. Pour le raccordement, voyez aussi bornes automatiques ou à vis.
