Fil électrique rigide

Fil électrique rigide : section et couleur

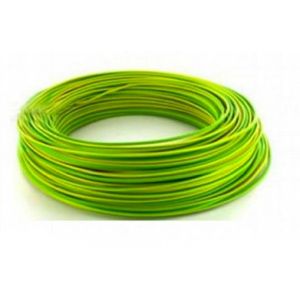

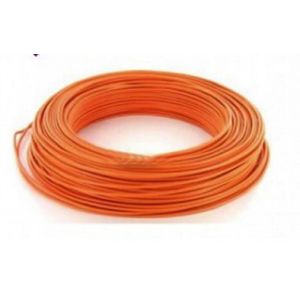

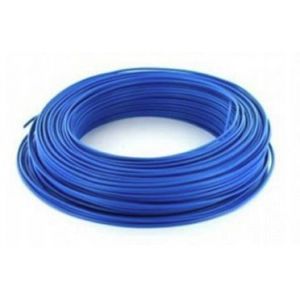

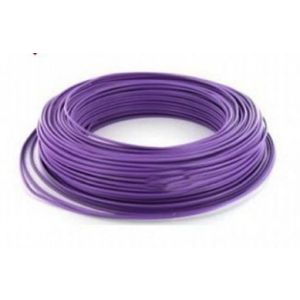

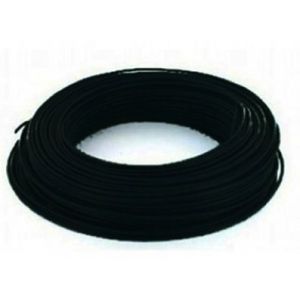

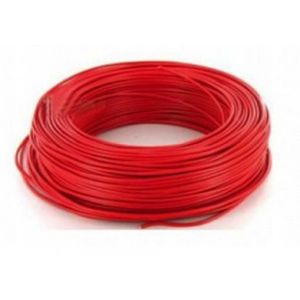

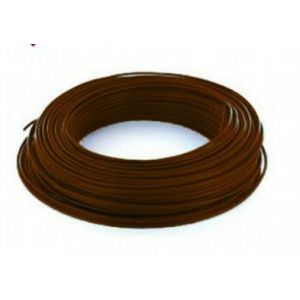

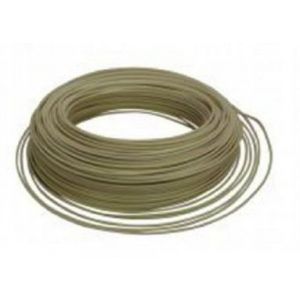

Le fil rigide H07V-U relie le tableau aux prises et aux points lumineux, toujours sous gaine ICTA. Sa section suit le disjoncteur : 1,5 mm² sur 16 A pour l'éclairage, 2,5 mm² sur 20 A pour les prises 16 A. Le code couleur est imposé par la norme NF C 15-100 : vert/jaune pour la terre, bleu pour le neutre, et rouge, noir ou marron pour la phase. Les autres couleurs, comme l'orange ou le violet, servent aux retours de va-et-vient et aux commandes. Le fil est vendu en couronne de 100 m. Découvrez tout le matériel indispensable pour une installation conforme, nos gaines électriques et nos câbles cuivre R2V.

  • La section : 1,5 mm² pour l'éclairage, 2,5 mm² pour les prises 16 A.
  • La couleur : bleu pour le neutre, vert/jaune pour la terre, une autre couleur pour la phase.
  • Le conditionnement : couronne de 100 m.
  • Les fortes sections : H07VR 10 ou 16 mm² au mètre.

Voir aussi le fil souple H07VK et les boîtes de dérivation. À lire : quelle couleur et quelle section de fil et combien de fils dans une gaine.

36,20 € TTC
Stock plateforme
36,20 € TTC
Stock plateforme
36,20 € TTC
Stock plateforme
38,40 € TTC
Stock plateforme
38,40 € TTC
Stock plateforme
38,40 € TTC
Stock plateforme
38,40 € TTC
Stock plateforme
38,40 € TTC
Stock plateforme
62,40 € TTC
Stock plateforme
62,40 € TTC
Stock plateforme
57,60 € TTC
En stock
62,40 € TTC
Stock plateforme
62,40 € TTC
Stock plateforme
2,57 € TTC
Stock plateforme
2,57 € TTC
Stock plateforme
2,80 € TTC
Stock plateforme
4,28 € TTC
Stock plateforme
4,28 € TTC
Stock plateforme
4,00 € TTC
Stock plateforme

Le fil électrique rigide, comme le H07V-U, est destiné aux installations fixes passées sous gaine ICTA encastrée dans les murs ou le sol, car il conserve mieux sa forme dans le temps et résiste bien aux contraintes mécaniques d'un cheminement définitif. Il est en revanche déconseillé pour tout usage nécessitant de la souplesse, comme le câblage interne d'un tableau électrique, où un câble souple facilite grandement la mise en œuvre dans les espaces réduits. La plupart des logements combinent les deux : rigide pour les circuits fixes du bâtiment, souple pour les raccordements internes du tableau électrique.

Pour un circuit de prises de courant standard, la norme NF C 15-100 impose une section minimale de 2,5 mm² associée à un disjoncteur de 20 ampères, avec un maximum de 8 prises par circuit. Pour l'éclairage, une section de 1,5 mm² protégée par un disjoncteur 10 ou 16 ampères suffit généralement. Ces correspondances entre section et calibre de protection ne doivent jamais être modifiées, sous peine de risque de surchauffe ou d'incendie. Pour les circuits plus puissants comme une plaque de cuisson, référez-vous à notre gamme de câbles électriques souples aux sections plus importantes.

Le neutre est bleu, la terre vert/jaune. La phase prend une autre couleur, souvent rouge, noir ou marron. Ces couleurs ne doivent pas être utilisées pour autre chose (guide Legrand NF C 15-100).

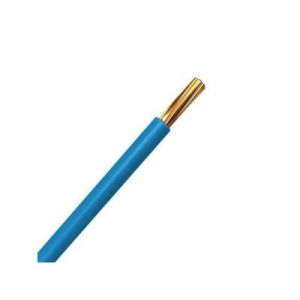

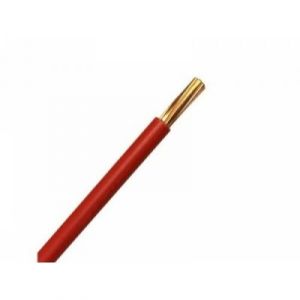

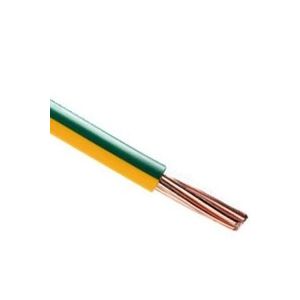

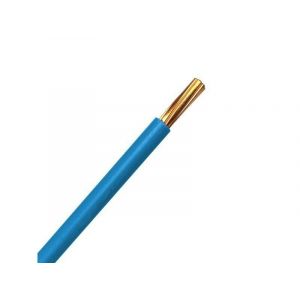

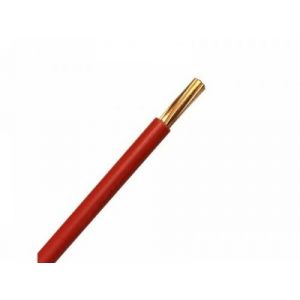

Le H07VU a une âme d'un seul brin, pour les petites sections comme 1,5 et 2,5 mm². Le H07VR a une âme rigide de plusieurs brins, pour les fortes sections comme 10 et 16 mm².
