Pontage Legrand : peignes, répartiteurs et cordons

Le pontage relie les appareils du tableau entre eux sans fils de liaison. Un peigne d'alimentation HX³ alimente une rangée de disjoncteurs en une seule pièce : le montage est plus rapide, la distribution du courant plus homogène et les risques de mauvais contact plus faibles. Le peigne vertical VX³ relie les interrupteurs différentiels de 2 à 4 rangées, en entraxe 125 ou 150 mm selon le coffret. Le répartiteur modulaire 100 A distribue l'arrivée vers 6 ou 10 départs. Pour les liaisons entre rangées, le cordon de repiquage 10 mm² remplace un câblage fait à la main dans les tableaux électriques Legrand.

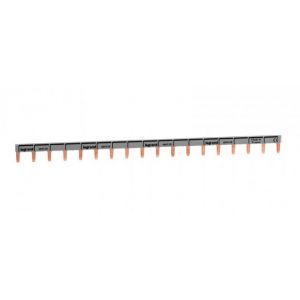

  • Le peigne HX³ : phase + neutre 13 ou 18 modules, ou tétrapolaire tête de groupe.

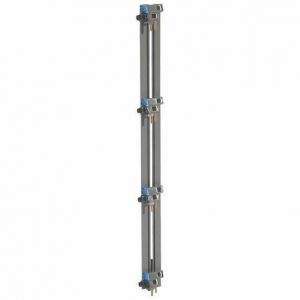

  • Le peigne VX³ : vertical, 2 à 4 rangées, entraxe 125 ou 150 mm.
  • Le répartiteur : bipolaire ou tétrapolaire 100 A, 6 ou 10 départs.

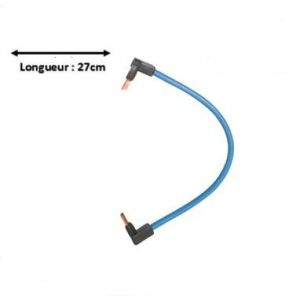

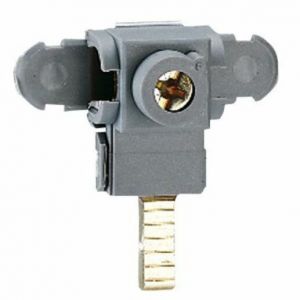

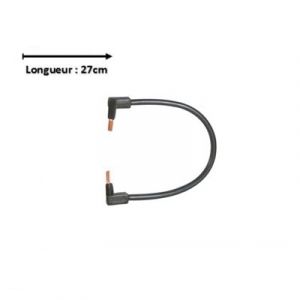

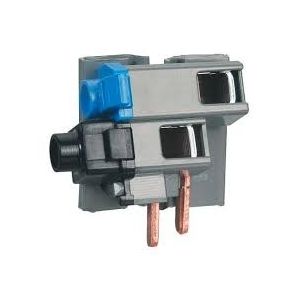

  • Le repiquage : cordons 10 mm² et bornes de raccordement 4 à 25 mm².

Voir aussi les disjoncteurs Legrand, les interrupteurs différentiels Legrand, le pontage Hager et tout le tableau électrique Legrand. À lire : comprendre le tableau électrique de ma maison et quels disjoncteurs installer dans mon tableau.

Promo
9,11 € TTC Ancien prix 22,98 € TTC
En stock
37,68 € TTC
Stock plateforme
51,85 € TTC
Stock plateforme
Promo
Prix spécial 3,20 € TTC Ancien prix 8,72 € TTC
En stock
Promo
Prix spécial 4,66 € TTC Ancien prix 11,75 € TTC
En stock
Promo
Prix spécial 4,45 € TTC Ancien prix 11,23 € TTC
En stock
Promo
Prix spécial 2,80 € TTC Ancien prix 8,20 € TTC
En stock
Nouveau
22,69 € TTC
Stock plateforme
Promo
Prix spécial 5,40 € TTC Ancien prix 11,48 € TTC
En stock
Promo
Prix spécial 1,10 € TTC Ancien prix 4,34 € TTC
En stock
Promo
Prix spécial 0,16 € TTC Ancien prix 0,90 € TTC
En stock
Promo
Prix spécial 15,50 € TTC Ancien prix 28,74 € TTC
En stock
Promo
Prix spécial 22,45 € TTC Ancien prix 42,50 € TTC
En stock
Promo
Prix spécial 31,60 € TTC Ancien prix 58,49 € TTC
En stock
38,65 € TTC
Stock plateforme
53,50 € TTC
Stock plateforme
69,65 € TTC
Stock plateforme
13,40 € TTC
Stock plateforme
11,80 € TTC
Stock plateforme
Promo
Prix spécial 4,96 € TTC Ancien prix 102,90 € TTC
En stock
Page

Les accessoires de pontage servent au raccordement électrique au sein du tableau Legrand. Les peignes verticaux permettent de raccorder les interrupteurs différentiels Legrand, que ce soit pour des tableaux électriques 13 modules ou 18 modules, ces deux formats n'ayant pas le même entraxe et nécessitant donc des peignes spécifiques. Les peignes d'alimentation horizontale, eux, permettent de raccorder les disjoncteurs à l'interrupteur différentiel placé en début de rangée, évitant ainsi le câblage fil à fil de chaque appareil. Ce système facilite grandement le montage et améliore la lisibilité du tableau. Retrouvez tous les accessoires de pontage sur notre rayon tableau électrique Legrand.

Le peigne de pontage relie électriquement plusieurs disjoncteurs consécutifs installés sur une même rangée d'un tableau électrique pour leur alimentation commune depuis un seul point d'arrivée, simplifiant ainsi le câblage et évitant la multiplication de fils volants entre les composants. Le répartiteur, quant à lui, a une fonction différente : il distribue le courant depuis un point d'arrivée unique vers plusieurs départs séparés, sans forcément relier des composants installés côte à côte sur la même rangée, et se présente souvent sous la forme d'un boîtier de dérivation ou d'un bornier multiple. Dans la pratique, le peigne de pontage est principalement utilisé pour alimenter en aval de l'interrupteur différentiel plusieurs disjoncteurs divisionnaires, tandis que le répartiteur intervient plutôt en amont, pour distribuer l'arrivée générale vers plusieurs interrupteurs différentiels distincts au sein d'un même tableau. Voir les accessoires de tableau Legrand pour l'ensemble des références disponibles. Ces deux accessoires, bien que différents dans leur fonction, contribuent tous deux à simplifier le câblage et à améliorer la lisibilité générale du tableau électrique.

Oui, les accessoires de pontage Legrand (peignes horizontaux et verticaux) sont conçus pour s'adapter à l'ensemble de la gamme de disjoncteurs modulaires présente sur un tableau électrique Legrand, qu'il s'agisse de disjoncteurs divisionnaires, d'interrupteurs différentiels ou de disjoncteurs différentiels. Le peigne de pontage permet d'alimenter électriquement plusieurs disjoncteurs consécutifs installés sur une même rangée depuis un seul point d'arrivée, ce qui simplifie considérablement le câblage du tableau tout en offrant un rendu plus propre et professionnel qu'un raccordement par fils volants. Il existe différents formats de peignes selon le nombre de pôles et le nombre de modules à ponter, à choisir en fonction de la configuration exacte de votre tableau. Il est important de respecter l'intensité nominale maximale supportée par le peigne, généralement indiquée sur l'emballage ou la fiche technique, pour éviter tout échauffement anormal en cas de forte consommation simultanée sur les circuits pontés. L'installation de ces accessoires doit être réalisée hors tension, tableau électrique coupé au disjoncteur de branchement, et idéalement par une personne compétente en électricité pour garantir la sécurité et la conformité de l'ensemble de l'installation.

Le peigne est plus rapide à poser, plus propre et limite les erreurs de câblage. Les cordons de repiquage servent surtout à relier deux rangées entre elles.
