Interrupteur différentiel ABB

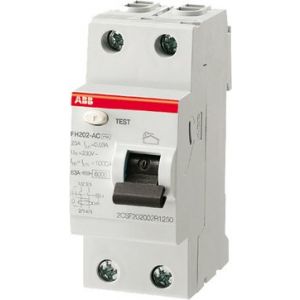

Interrupteur différentiel ABB 40 ou 63 A

L'interrupteur différentiel ABB coupe le courant dès qu'il détecte une fuite de 30 mA. Il s'installe en tête d'une rangée de disjoncteurs du tableau électrique ABB et protège toute la rangée, soit 8 circuits au plus. ABB le propose en 40 et 63 A, en type AC pour les circuits courants et en type A pour la plaque de cuisson et le lave-linge. Chaque modèle existe à bornes à vis ou à bornes automatiques, plus rapides à câbler. Complétez chaque rangée avec les disjoncteurs ABB adaptés à vos circuits.

  • Le calibre : 40 ou 63 A selon les circuits protégés.
  • Le type : AC pour les circuits courants, A pour la plaque et le lave-linge.
  • Les bornes : à vis ou automatiques.
  • Le raccordement : peignes ABB pour relier les disjoncteurs de la rangée.

Voir aussi les tableaux montés ABB, les peignes ABB et tout le tableau électrique ABB. À lire : interrupteur différentiel type AC, A, F ou B, à quoi sert un interrupteur différentiel et comment calibrer un inter différentiel.

45,13 € TTC
Stock plateforme
71,06 € TTC
Stock plateforme
57,18 € TTC
Stock plateforme
85,94 € TTC
Stock plateforme
50,59 € TTC
Stock plateforme
76,25 € TTC
Stock plateforme
60,64 € TTC
Stock plateforme
91,84 € TTC
Stock plateforme

La sensibilité d'un interrupteur différentiel ABB, exprimée en milliampères (mA), détermine le seuil de courant de fuite à partir duquel l'appareil coupe automatiquement l'alimentation pour protéger les personnes. La sensibilité 30 mA est la référence pour la protection de tous les circuits terminaux d'un logement (prises, éclairage, électroménager) et constitue une obligation réglementaire en habitat résidentiel. Une sensibilité plus élevée, comme 300 mA, est parfois utilisée en tête d'installation pour une protection générale contre les défauts d'isolement importants, en complément des différentiels 30 mA placés plus en aval sur chaque circuit ou groupe de circuits. Le type de différentiel compte également : le type AC convient aux circuits classiques, le type A est requis pour les circuits comportant des équipements générant des courants de fuite spécifiques (plaque à induction, lave-linge, recharge de véhicule électrique), et le type A-SI ou B pour certains équipements très spécifiques. Un professionnel doit être consulté pour valider le choix exact selon les circuits concernés. Voir notre gamme de disjoncteurs ABB pour équiper vos circuits. Les règles de la norme sur les différentiels 30 mA (types AC, A et F) sont résumées dans le guide Legrand sur les interrupteurs différentiels.

Le nombre d'interrupteurs différentiels nécessaires dans un tableau électrique dépend de la surface du logement et du nombre de circuits à protéger, selon les règles de la norme NF C 15-100. Quelle que soit la surface du logement, la norme impose au moins deux interrupteurs différentiels 30 mA, dont un de type A, avec 8 disjoncteurs au maximum par différentiel, selon les repères NF C 15-100 publiés par Legrand. Cette répartition évite qu'un défaut sur un seul appareil ne coupe l'intégralité de l'installation (éclairage et chauffage compris), ce qui pourrait poser un problème de sécurité, notamment la nuit ou en hiver. Les grandes installations, avec de nombreux circuits spécialisés, peuvent nécessiter trois différentiels ou plus, avec une répartition réfléchie entre circuits sensibles (informatique, communication) et circuits de puissance. Cette répartition permet aussi de limiter les coupures inutiles de l'ensemble du logement lors d'un simple défaut localisé sur un seul appareil. Voir notre gamme de commandes modulaires ABB pour compléter votre tableau.

L'interrupteur différentiel coupe en cas de fuite de courant, mais ne protège pas contre les surcharges : il faut des disjoncteurs derrière lui. Le disjoncteur différentiel fait les deux, pour un seul circuit. Voir les disjoncteurs ABB.

Les deux versions existent en 40 et 63 A. À vis, on serre le fil au tournevis. Avec les bornes automatiques, on enfiche le fil dénudé : le câblage est plus rapide.
