Disjoncteur différentiel Schneider

Disjoncteur différentiel Schneider Resi9

Le disjoncteur différentiel réunit deux protections : il protège les personnes contre les fuites de courant avec sa sensibilité de 30 mA, et il protège le circuit contre les surcharges et les courts-circuits. Il protège un seul circuit, ce qui évite de couper toute une rangée en cas de défaut. Schneider propose les Resi9 1P+N de 10 à 32 A en type F, adapté aux appareils à électronique comme un lave-linge, une plaque à induction ou une pompe à chaleur. Pour le triphasé, les Resi9 3P+N de 10 à 32 A sont en type A-SI, très résistants aux déclenchements intempestifs.

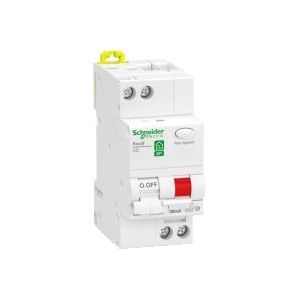

  • Le monophasé : Resi9 1P+N 10 à 32 A, 30 mA type F, courbe C.

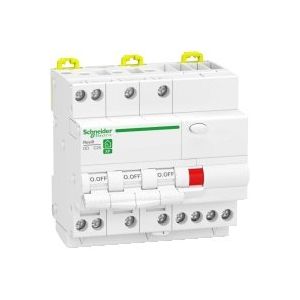

  • Le triphasé : Resi9 3P+N 10 à 32 A, 30 mA type A-SI.
  • L'avantage : un défaut ne coupe qu'un seul circuit.
  • Le choix : calibre selon la section du câble.

Voir aussi les disjoncteurs moteur GV2, les disjoncteurs Schneider, les interrupteurs différentiels Schneider et tout le tableau électrique Schneider. À lire : interrupteur différentiel type AC, A, F ou B et à quoi sert un interrupteur différentiel.

141,31 € TTC
Stock plateforme
141,31 € TTC
Stock plateforme
169,81 € TTC
Stock plateforme
169,81 € TTC
Stock plateforme
169,81 € TTC
Stock plateforme
334,18 € TTC
Stock plateforme
334,18 € TTC
Stock plateforme
334,18 € TTC
Stock plateforme
411,70 € TTC
Stock plateforme
401,00 € TTC
Stock plateforme

Choisir un disjoncteur monophasé ou un disjoncteur tétrapolaire (triphasé) dépend avant tout du type de raccordement de votre logement. Un disjoncteur tétrapolaire est plus adapté pour les équipements à haute puissance nécessitant du triphasé (400V), comme certaines pompes à chaleur, gros fours ou bornes de recharge rapide. Le disjoncteur monophasé, lui, est le plus souvent installé pour les autres appareils électriques ménagers, le chauffage et l'éclairage, la tension ne devant pas dépasser 230V. La grande majorité des logements individuels en France sont raccordés en monophasé, le triphasé étant réservé aux installations à forte puissance souscrite. Retrouvez toute notre gamme de tableau électrique Schneider.

Le disjoncteur différentiel combine deux protections en un seul appareil : une protection contre les surcharges et les courts-circuits, et une protection contre les fuites de courant. Il coupe donc l'alimentation aussi bien en cas de consommation excessive sur un circuit qu'en cas de défaut d'isolement dangereux pour les personnes. L'interrupteur différentiel, quant à lui, protège uniquement contre les fuites de courant : il doit donc obligatoirement être associé à des disjoncteurs divisionnaires séparés en aval, qui assurent eux la protection contre les surcharges de chaque circuit individuel. Dans une installation classique, on utilise généralement des interrupteurs différentiels en tête de chaque groupe de circuits, tandis que le disjoncteur différentiel est plutôt réservé à la protection d'un seul circuit spécifique nécessitant une protection complète et indépendante, comme un circuit chauffe-eau ou un circuit extérieur. Le choix entre les deux dépend donc de la configuration souhaitée pour votre tableau électrique et du nombre de circuits à protéger simultanément.

Pour un circuit chauffe-eau électrique, on retient généralement un disjoncteur différentiel de 20 A ou 32 A selon la puissance de l'appareil et sa technologie, vérifiez la puissance indiquée sur la plaque signalétique de votre chauffe-eau électrique avant de choisir votre disjoncteur. Un chauffe-eau de faible capacité (100 à 150 L) fonctionne généralement avec une puissance de 1 800 à 2 200 W, compatible avec un disjoncteur 20 A sur un circuit dédié en câble de section 2,5 mm². Pour les modèles de plus grande capacité (200 L et plus) ou à montée en température rapide, la puissance peut atteindre 3 000 W, nécessitant alors un disjoncteur de calibre supérieur et une section de câble adaptée, souvent 6 mm². La norme NF C15-100 impose par ailleurs que ce circuit soit dédié, c'est-à-dire qu'aucun autre appareil ne doit y être raccordé, et protégé par un interrupteur différentiel de sensibilité 30 mA en amont. Un dimensionnement correct évite les déclenchements intempestifs tout en garantissant la sécurité de votre installation électrique sur la durée. Les règles de la norme sur les différentiels 30 mA (types AC, A et F) sont résumées dans le guide Legrand sur les interrupteurs différentiels.
