Pontage Schneider

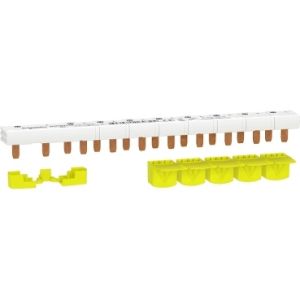

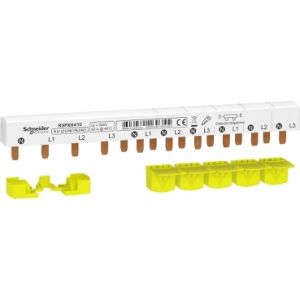

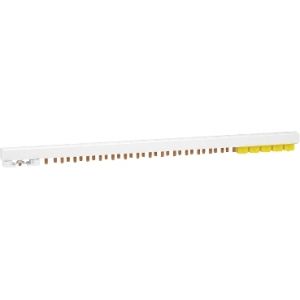

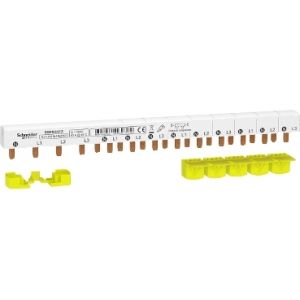

Le peigne de pontage est un accessoire qui relie électriquement plusieurs disjoncteurs consécutifs installés sur une même rangée du tableau, afin de les alimenter depuis un seul point d'arrivée plutôt que de tirer un fil volant individuel vers chacun d'eux. Chez Schneider, ces peignes existent en plusieurs formats selon le nombre de modules à ponter (2, 3, 4 pôles ou plus) et selon qu'il s'agit d'un pontage en phase seule, en phase et neutre, ou triphasé. L'usage du peigne de pontage simplifie considérablement le câblage du tableau, réduit le nombre de fils visibles et améliore la lisibilité générale de l'installation pour les interventions futures, tout en garantissant une répartition homogène du courant d'arrivée vers chaque disjoncteur ponté. Il est important de vérifier que le peigne choisi correspond bien au nombre et au type de disjoncteurs à alimenter, ainsi qu'à l'intensité maximale supportée par le peigne lui-même, pour éviter tout risque de surchauffe en cas de forte sollicitation simultanée des circuits concernés. Voir notre gamme de commandes modulaires Schneider pour les composants à associer aux peignes de pontage.

Les peignes de pontage sont généralement conçus pour s'adapter au format standard des disjoncteurs modulaires (rail DIN 35 mm, largeur de module 17,5 mm), ce qui permet techniquement une certaine compatibilité entre marques dans de nombreux cas. Il reste néanmoins fortement recommandé d'utiliser un peigne de la même marque que les disjoncteurs installés, car les fabricants conçoivent leurs peignes pour s'adapter précisément aux bornes de raccordement de leurs propres composants (position, profondeur, système de connexion), ce qui n'est pas toujours garanti d'une marque à l'autre. Un peigne mal adapté peut entraîner un mauvais contact électrique, un risque d'échauffement localisé, voire l'impossibilité physique de l'installer correctement sur certains modèles de disjoncteurs. En cas de tableau mixte (plusieurs marques de disjoncteurs sur une même rangée), il est parfois nécessaire de revenir à un câblage individuel par fils volants plutôt que d'utiliser un peigne de pontage, ou de vérifier auprès du fabricant la compatibilité exacte avant l'achat. Voir notre gamme de disjoncteurs Schneider pour composer un tableau homogène.

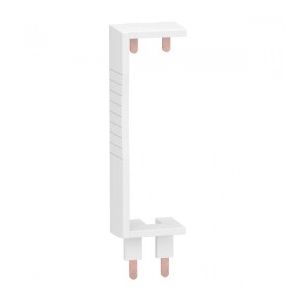

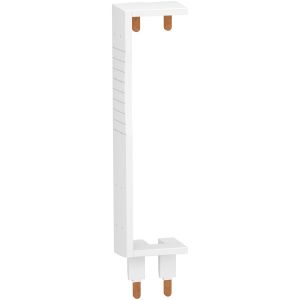

Chaque gamme a ses propres peignes et répartiteurs. Prenez ceux de la gamme de vos disjoncteurs : XE avec les répartiteurs embrochables, XP avec les peignes XP.

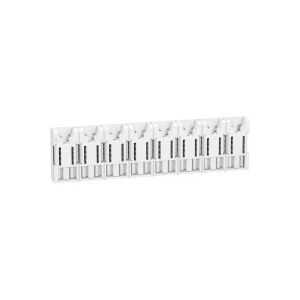

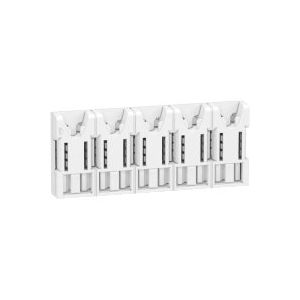

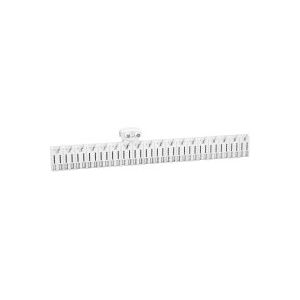

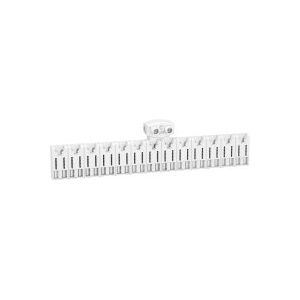

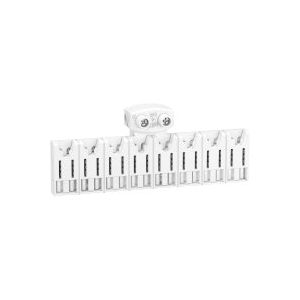

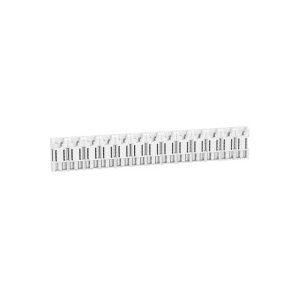

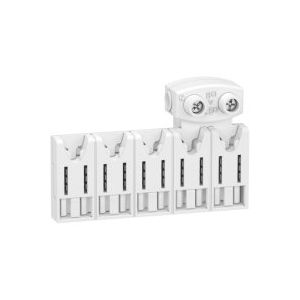

Il se fixe sur le rail et distribue le courant sur toute la rangée. Les disjoncteurs XE s'y enfichent directement, sans câbler chaque appareil.
