Interrupteur différentiel Schneider

Interrupteur différentiel Schneider Resi9 et Acti9

L'interrupteur différentiel coupe le courant dès qu'il détecte une fuite de 30 mA vers la terre. Il protège les personnes sur un groupe de 8 circuits au plus et se place en tête de rangée, avant les disjoncteurs. Schneider propose les Resi9 XE embrochables et les Resi9 XP peignables, en 25, 40 et 63 A, en type AC, A ou Fsi. Les interrupteurs différentiels se relient d'une rangée à l'autre du tableau électrique Schneider par un peigne vertical, et aux disjoncteurs de la rangée par un peigne horizontal, selon la norme NF C 15-100. Pour le triphasé, choisissez un modèle 4P Resi9 XP ou Acti9 iID.

  • La gamme : Resi9 XE embrochable, Resi9 XP peignable, Acti9 iID 4P.
  • Le calibre : 25, 40 ou 63 A selon les circuits protégés.
  • Le type : AC pour les circuits courants, A pour la plaque et le lave-linge, Fsi pour l'électronique.

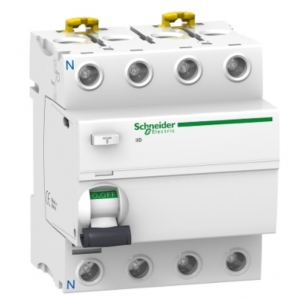

  • Les pôles : 2P en monophasé, 4P en triphasé.

Voir aussi les disjoncteurs Schneider, les disjoncteurs différentiels Schneider, le pontage Schneider et tout le tableau électrique Schneider. À lire : composer mon tableau de répartition électrique, à quoi sert un interrupteur différentiel et quels disjoncteurs installer.

Promo
Prix spécial 58,50 € TTC Ancien prix 62,05 € TTC
En stock
105,65 € TTC
En stock
85,06 € TTC
Stock plateforme
Promo
Prix spécial 47,90 € TTC Ancien prix 51,36 € TTC
En stock
Promo
Prix spécial 84,25 € TTC Ancien prix 88,80 € TTC
En stock
Promo
Prix spécial 55,30 € TTC Ancien prix 84,65 € TTC
En stock
Promo
Prix spécial 83,86 € TTC Ancien prix 142,57 € TTC
En stock
Promo
Prix spécial 52,50 € TTC Ancien prix 73,13 € TTC
En stock
Promo
Prix spécial 41,50 € TTC Ancien prix 69,66 € TTC
En stock
Promo
Prix spécial 79,50 € TTC Ancien prix 119,51 € TTC
En stock
Nouveau
158,40 € TTC
Stock plateforme
247,60 € TTC
Stock plateforme
373,70 € TTC
Stock plateforme
213,30 € TTC
Stock plateforme
311,30 € TTC
Stock plateforme

Les interrupteurs différentiels sont un élément indispensable de votre tableau électrique : placés généralement en tête à gauche du tableau, ils protègent l'ensemble des circuits en aval en coupant automatiquement le courant en cas de fuite vers la terre, évitant ainsi tout risque d'électrocution. Chez Schneider Electric, ils sont disponibles en sensibilité 30 mA de type AC ou A, ce dernier étant obligatoire pour certains circuits spécifiques comme les plaques de cuisson ou les lave-linge. Le calibre (25A, 40A, 63A) doit être choisi selon le nombre de circuits regroupés sous cet interrupteur différentiel. Découvrez notre sélection de tableau électrique Schneider. Les règles de la norme sur les différentiels 30 mA (types AC, A et F) sont résumées dans le guide Legrand sur les interrupteurs différentiels.

Le raccordement d'un interrupteur différentiel Schneider entre deux rangées d'un même tableau Resi9 se fait à l'aide de peignes de raccordement verticaux compatibles, spécialement conçus pour relier électriquement les disjoncteurs situés en aval de l'interrupteur différentiel, même lorsqu'ils se trouvent sur une rangée différente. Cette configuration est courante lorsque le nombre de circuits à protéger par un même différentiel dépasse la capacité d'une seule rangée du coffret. Le peigne vertical assure la continuité électrique entre les rangées tout en respectant les règles de sécurité et l'intensité nominale de l'interrupteur différentiel en amont, qui ne doit jamais être dépassée par la somme des intensités des disjoncteurs pontés. Avant toute intervention, il est indispensable de couper l'alimentation générale au disjoncteur de branchement et de vérifier l'absence de tension à l'aide d'un tournevis testeur ou d'un multimètre. Ce type de raccordement, bien que réalisable par un bricoleur averti, nécessite une bonne compréhension du schéma électrique du tableau et gagne à être confié à un professionnel, notamment lors d'une rénovation complète du tableau électrique ou d'une extension du nombre de circuits protégés.

Une sensibilité de 30 mA de type AC ou A est recommandée selon les circuits concernés, pour équiper votre tableau électrique Schneider Resi9. Le type AC, le plus courant et le plus économique, convient à la majorité des circuits classiques d'un logement. Le type A, en revanche, est recommandé, voire obligatoire selon la norme NF C15-100, pour les circuits alimentant des équipements électroniques spécifiques susceptibles de générer des courants de fuite avec une composante continue, comme les plaques de cuisson à induction, les lave-linge, les lave-vaisselle ou encore les bornes de recharge de véhicule électrique. Un interrupteur différentiel de type AC installé sur un circuit nécessitant un type A ne détecterait pas correctement certains défauts, ce qui représente un risque réel pour la sécurité des occupants. Il est donc essentiel d'identifier précisément les équipements raccordés à chaque circuit avant de choisir le type de protection différentielle adapté. En cas de rénovation d'un tableau ancien encore équipé exclusivement en type AC, il est vivement conseillé de faire vérifier l'installation par un professionnel. Les règles de la norme sur les différentiels 30 mA (types AC, A et F) sont résumées dans le guide Legrand sur les interrupteurs différentiels.

Le calibre dépend de l'abonnement et des circuits placés derrière. 40 A convient dans la plupart des cas ; 63 A sert aux abonnements plus élevés ou aux circuits chargés, comme le chauffage. La norme fixe le calibre minimum selon le disjoncteur de branchement (guide Legrand NF C 15-100).
