Disjoncteur DNX³ 20 A courbe C vis/vis

Le disjoncteur 20 A pour les prises et circuits spécialisés

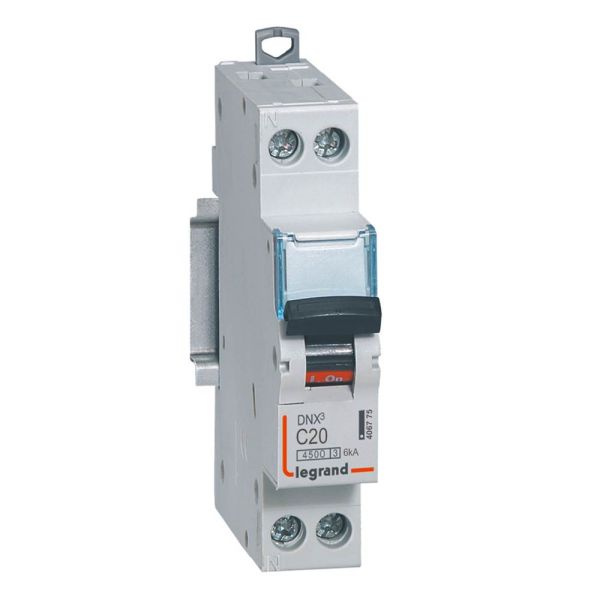

Le disjoncteur Legrand DNX³ 406775 protège un circuit monophasé 230 V contre les surcharges et les courts-circuits. Son calibre de 20 A protège un circuit de prises de courant câblé en 2,5 mm² de cuivre, ou un circuit spécialisé dédié à un gros appareil : lave-linge, lave-vaisselle, sèche-linge ou four, selon la norme NF C 15-100. Retrouvez toute la gamme dans nos disjoncteurs Legrand.

Phase + neutre en 1 module, bornes à vis

En un seul module de 17,8 mm, il coupe à la fois la phase et le neutre (coupure pleinement apparente). Le raccordement se fait par bornes à vis en haut et en bas, pour du câble rigide de 0,75 à 16 mm² ou souple de 0,75 à 10 mm². Il s'alimente par le haut avec un peigne d'alimentation HX³ et ses 2 griffes d'accrochage permettent de le remplacer au milieu d'une rangée peignée sans déconnecter les autres appareils.

Courbe C, pouvoir de coupure 4 500 A / 6 kA

La courbe C (déclenchement magnétique entre 5 et 10 fois le calibre) est la courbe standard des circuits domestiques. Le pouvoir de coupure atteint 4 500 A selon NF EN 60898-1 et 6 kA selon EN 60947-2. Un porte-étiquette permet de repérer le circuit et la manette indique l'état ON (vert) ou OFF (rouge). La même gamme existe en 16 A et en 25 A.

Questions fréquentes

Faut-il un circuit dédié pour le lave-linge ?

Oui, la NF C 15-100 impose un circuit spécialisé pour le lave-linge, le lave-vaisselle, le sèche-linge et le four, généralement en 2,5 mm² protégé par un disjoncteur 20 A.

Bornes à vis ou automatiques ?

Ce modèle est à bornes à vis en haut comme en bas. La gamme DNX³ existe aussi en bornes automatiques pour un raccordement sans vis.

Faut-il une protection différentielle ?

Oui, chaque circuit d'un logement doit être placé en aval d'un interrupteur différentiel 30 mA.

Caractéristiques techniques

Disjoncteur DNX³ 406775

• Pôles : phase + neutre (1P+N), neutre sectionné
• Calibre : 20 A
• Courbe : C (5 à 10 In)
• Pouvoir de coupure : 4 500 A (NF EN 60898-1) / 6 kA (EN 60947-2)
• Tension : 230 V~, 50/60 Hz
• Raccordement : bornes à vis, arrivée haute et départ bas
• Section de câble : rigide 0,75 à 16 mm², souple 0,75 à 10 mm²
• Encombrement : 1 module (17,8 mm)
• Dimensions : L 17,8 × H 94,8 × P 77,7 mm
• Peigne : HX³ optimisé universel ou tétrapolaire
• Auxiliaires : compatibles DX³
• Protection : IP20
• Usage type : circuits de prises en 2,5 mm² et circuits spécialisés (lave-linge, lave-vaisselle, four, sèche-linge) (câble 2,5 mm²)
• Norme : NF EN 60898-1
• EAN : 3245064067751

Spécifications techniques

Le conseil de l'expert Bâtir Moins Cher : repérez chaque circuit spécialisé sur le bandeau du tableau (« lave-linge », « four »…) : en cas de déclenchement, vous savez immédiatement quel appareil est en cause.
