Quel calibre de disjoncteur ABB choisir selon le circuit ?

Le calibre d'un disjoncteur ABB, exprimé en ampères, doit correspondre à la section du câble du circuit protégé et à l'usage prévu, selon les règles de la norme NF C 15-100. Pour un circuit d'éclairage câblé en 1,5 mm², le calibre recommandé est de 16 A. Pour un circuit de prises de courant classiques câblé en 2,5 mm², le calibre est généralement de 20 A. Les circuits spécialisés, dédiés à un seul équipement de forte puissance, demandent des calibres plus élevés : 20 A en 2,5 mm² pour un lave-linge, un lave-vaisselle ou un four, 32 A en 6 mm² pour une plaque de cuisson, et un calibre adapté à la puissance de la borne pour la recharge d'un véhicule électrique (20 A pour une prise renforcée Green'Up). Un calibre mal choisi, trop élevé par rapport à la section du câble, expose à un risque de surchauffe non détectée en cas de surcharge, tandis qu'un calibre trop faible provoque des déclenchements intempestifs. Voir notre gamme de peignes et raccordements ABB pour câbler votre tableau. Les sections et calibres par circuit sont détaillés dans le guide NF C 15-100 de Legrand (PDF) .

Disjoncteur ABB courbe B, C ou D : quelle différence ?

La courbe de déclenchement d'un disjoncteur ABB (B, C ou D) détermine sa sensibilité aux pointes de courant transitoires (appels de courant au démarrage d'un moteur ou d'un appareil) avant de couper le circuit. La courbe C est la plus utilisée en habitat résidentiel : elle offre un bon compromis, tolérant les appels de courant courants (démarrage d'un réfrigérateur, d'une pompe) sans déclencher inutilement, tout en coupant rapidement en cas de court-circuit ou de surcharge réelle. La courbe B, plus sensible, est réservée aux circuits sans appel de courant important, comme certains circuits d'éclairage ou de signalisation, où une coupure plus rapide est recherchée. La courbe D, moins sensible, est utilisée pour des équipements générant de forts appels de courant au démarrage, comme certains moteurs industriels ou des transformateurs, rarement présents dans un logement standard. Pour la quasi-totalité des circuits domestiques, la courbe C reste donc le choix par défaut recommandé. Voir notre gamme d' interrupteurs sectionneurs ABB pour la coupure générale de votre installation.

Filtres

Disjoncteur ABB

Disjoncteurs magnétothermiques ABB courbe C ou D

Les disjoncteurs ABB prévus pour la protection modulaire résidentielle sont de norme NF et sont en vente chez Bâtir Moins Cher. Vous trouverez dans cette catégorie, les disjoncteurs à borne à vis et à borne automatique. Vous pouvez les raccorder entre eux à l'aide d'un peigne de raccordement, ce dernier diffère selon le modèle de l'interrupteur différentiel choisi. Les disjoncteurs ABB de qualité et au meilleur prix est chez Bâtir Moins Cher.

Chaque rangée de disjoncteurs se place en aval d'un interrupteur différentiel ABB. Pour choisir les bons calibres, consultez notre guide quels disjoncteurs installer dans votre tableau électrique.

470229

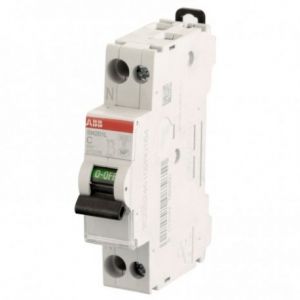

Disjoncteur ABB borne à vis 2A

15,00 € TTC

Stock plateforme

470236

Disjoncteur ABB borne à vis 10A

10,66 € TTC

Stock plateforme

Promo

470238

Disjoncteur ABB borne à vis 16A

Prix spécial 9,46 € TTC Ancien prix 10,46 € TTC

Stock plateforme

470239

Prix spécial 10,55 € TTC Ancien prix 12,35 € TTC

Stock plateforme

470666

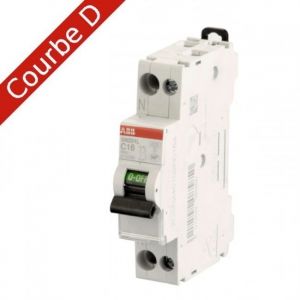

Disjoncteur ABB courbe D borne à vis 32A

46,80 € TTC

Stock plateforme
