Quelle est la différence entre un disjoncteur différentiel et un interrupteur différentiel ?

L'interrupteur différentiel protège les personnes contre les courants de fuite ; il est calibré pour couper à 30 mA dès qu'une fuite de courant vers la terre est détectée. Le disjoncteur différentiel protège lui aussi les personnes, avec le même calibre de 30 mA, mais la différence essentielle est qu'il protège en plus les équipements électriques contre les surintensités et les courts-circuits, grâce à sa fonction de disjoncteur intégrée. Si vous voulez obtenir le même niveau de protection qu'un disjoncteur différentiel avec un simple interrupteur différentiel, il vous faudra ajouter à ce dernier un disjoncteur divisionnaire par circuit, ce qui revient généralement moins cher à l'achat mais demande plus de modules sur le tableau. Découvrez notre gamme tableau électrique Legrand . Les règles de la norme sur les différentiels 30 mA (types AC, A et F) sont résumées dans le guide Legrand sur les interrupteurs différentiels .

Quelle intensité de disjoncteur différentiel Legrand choisir pour un circuit prises ?

On retient généralement 20 A pour un circuit prises et 16 A pour un circuit éclairage, en tenant compte du nombre de points raccordés sur le circuit et de la section du câble électrique utilisée. La norme NF C15-100 limite également le nombre de prises pouvant être raccordées sur un même circuit selon le calibre choisi. Pour les circuits dédiés à des appareils spécifiques (lave-linge, lave-vaisselle, four, plaque de cuisson), il convient de prévoir un circuit indépendant avec un calibre adapté à la puissance de l'appareil, généralement 20 A ou 32 A selon les cas. Un dimensionnement correct du disjoncteur, cohérent avec la section du câble installé, est essentiel pour garantir la sécurité de l'installation et éviter tout risque de surchauffe des conducteurs en cas de forte sollicitation simultanée du circuit. En cas de doute sur le calibrage à retenir pour un circuit spécifique, il est toujours préférable de consulter un professionnel qualifié qui vérifiera la conformité de votre installation avec la norme NF C15-100.

Un disjoncteur différentiel Legrand peut-il protéger plusieurs circuits ?

Oui, un disjoncteur différentiel peut protéger plusieurs circuits raccordés en aval sur la même rangée à l'aide d'un accessoire de pontage , à condition de respecter scrupuleusement son intensité nominale maximale, qui ne doit jamais être dépassée par la somme des intensités des disjoncteurs divisionnaires installés en aval. Cette configuration permet de mutualiser la protection différentielle pour plusieurs circuits distincts, tout en conservant une protection individuelle contre les surcharges grâce aux disjoncteurs divisionnaires propres à chaque circuit. C'est une pratique courante et économique dans les tableaux électriques résidentiels, où l'on regroupe généralement les circuits par usage ou par sensibilité requise. Attention toutefois : en cas de déclenchement du disjoncteur différentiel suite à une fuite de courant sur l'un des circuits protégés, l'ensemble des circuits raccordés en aval sera coupé simultanément, ce qui peut représenter un inconvénient si vous souhaitez isoler plus finement certains équipements sensibles nécessitant une continuité de service maximale.

Filtres

Disjoncteur différentiel Legrand

Tout savoir sur le disjoncteur différentiel Legrand

Un disjoncteur différentiel est un interrupteur différentiel qui réalise en plus une protection contre le court-circuit (surcharge forte). Vous trouverez des disjoncteurs différentiels de classe AC (pour les courants alternatifs) et de classe HPI ou A (si c'est un LEGRAND ou SCHNEIDER) pour des courants résiduels comportant une composante continue (comme les circuits spécialisés de machine à laver, congélateur, plaque de cuisson...).

Promo

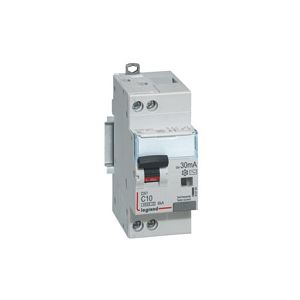

410704

Disjoncteur différentiel DX³ phase + neutre 10 A 30 mA type AC courbe C

Prix spécial 64,30 € TTC Ancien prix 253,08 € TTC

En stock

Promo

410705

Disjoncteur différentiel DX³ phase + neutre 16 A 30 mA type AC courbe C

Prix spécial 271,10 € TTC Ancien prix 293,10 € TTC

Stock plateforme

410706

Disjoncteur différentiel DX³ phase + neutre 20 A 30 mA type AC courbe C

288,50 € TTC

Stock plateforme

Promo

410707

Disjoncteur différentiel DX³ phase + neutre 25 A 30 mA type AC courbe C

Prix spécial 293,20 € TTC Ancien prix 316,90 € TTC

Stock plateforme

Promo

410708

Disjoncteur différentiel DX³ phase + neutre 32 A 30 mA type AC courbe C

Prix spécial 94,36 € TTC Ancien prix 315,67 € TTC

En stock

Promo

410753

Disjoncteur différentiel DX³ phase + neutre 16 A 30 mA type F (Hpi) courbe C

Prix spécial 328,00 € TTC Ancien prix 354,50 € TTC

Stock plateforme

Promo

410754

Disjoncteur différentiel DX³ phase + neutre 20 A 30 mA type F (Hpi) courbe C

Prix spécial 328,00 € TTC Ancien prix 353,14 € TTC

Stock plateforme

Promo

411186

Disjoncteur différentiel monobloc DX³ tétrapolaire 16 A 30 mA type AC courbe C

Prix spécial 568,20 € TTC Ancien prix 614,30 € TTC

Stock plateforme

Promo

411187

Disjoncteur différentiel monobloc DX³ tétrapolaire 20 A 30 mA type AC courbe C

Prix spécial 109,90 € TTC Ancien prix 608,83 € TTC

En stock

Promo

411188

Disjoncteur différentiel monobloc DX³ tétrapolaire 25 A 30 mA type AC courbe C

Prix spécial 582,20 € TTC Ancien prix 629,40 € TTC

Stock plateforme
