Comment fonctionne un disjoncteur EUR'OHM ?

C'est un dispositif de protection qui a pour but de protéger le matériel et les circuits contre tous risques de surtension et de surintensité. C'est pourquoi un disjoncteur a toujours une valeur seuil, un calibre, exprimé en Ampères (typiquement 10A, 16A, 20A ou 32A selon la section du câble et la puissance de l'appareil protégé). Quand un incident est détecté et que ce seuil est dépassé, le disjoncteur coupe automatiquement le circuit concerné, protégeant ainsi le câblage d'une surchauffe. Contrairement à l'interrupteur différentiel, il ne protège pas les personnes contre l'électrocution : les deux dispositifs sont complémentaires dans un tableau électrique. Découvrez notre gamme tableau électrique Eur'Ohm .

Les disjoncteurs Eur'Ohm sont-ils compatibles avec des peignes de pontage ?

Oui, des peignes de pontage compatibles avec les disjoncteurs Eur'Ohm permettent de relier électriquement plusieurs disjoncteurs installés sur une même rangée, tout comme pour l' interrupteur différentiel associé. Ces peignes, disponibles en version horizontale pour ponter des disjoncteurs consécutifs ou en version verticale pour relier des composants situés sur des rangées différentes, simplifient grandement le câblage du tableau électrique tout en offrant un rendu plus propre qu'un raccordement traditionnel par fils volants. Ils permettent notamment d'alimenter simultanément plusieurs circuits protégés par un même interrupteur différentiel en amont, dans le respect de son intensité nominale maximale. Comme pour toute intervention sur un tableau électrique, le raccordement de ces peignes doit être réalisé hors tension, après coupure du disjoncteur de branchement général, et en respectant scrupuleusement les préconisations du fabricant en matière de compatibilité et d'intensité admissible. Cette compatibilité entre composants Eur'Ohm en fait une solution cohérente et économique pour équiper l'ensemble de votre tableau électrique, sans avoir à mélanger plusieurs marques.

Quelle est la différence entre un disjoncteur Eur'Ohm et un interrupteur différentiel Eur'Ohm ?

Le disjoncteur Eur'Ohm protège un circuit contre les surcharges et les courts-circuits, en coupant automatiquement l'alimentation lorsque l'intensité consommée dépasse le calibre nominal indiqué sur l'appareil, évitant ainsi tout risque d'échauffement excessif des câbles ou d'incendie électrique. L'interrupteur différentiel, quant à lui, protège spécifiquement les personnes contre les fuites de courant, en détectant un déséquilibre entre le courant entrant et le courant sortant du circuit, généralement provoqué par un contact accidentel avec une partie sous tension ou un défaut sur un appareil électrique. Ces deux fonctions sont complémentaires et toutes deux indispensables dans une installation électrique conforme : le disjoncteur protège le matériel et les circuits, tandis que l'interrupteur différentiel protège directement les occupants du logement. Dans un tableau électrique classique, on installe généralement un ou plusieurs interrupteurs différentiels en tête de groupe, associés à plusieurs disjoncteurs divisionnaires en aval. Retrouvez l'ensemble de la gamme sur la page tableau électrique Eur'Ohm .

Disjoncteur Eur'Ohm à vis ou à connexion rapide ?

À vis, on serre chaque fil au tournevis. En connexion rapide, on enfiche le fil dénudé : le câblage va plus vite. Les deux protègent de la même façon.

Filtres

Disjoncteur EUR'OHM

Disjoncteurs modulaires et peignes EUR'OHM pour tableau électrique

Pour compléter votre tableau électrique EUR'OHM, vous avez le choix entre plusieurs offres de disjoncteur EUR’OHM.
Les disjoncteurs vont vous prémunir des risques de surintensité ainsi que de court-circuit.
Retrouvez ici une large gamme de disjoncteurs EUR'OHM à connexion rapide ou bien à vis et d'intensité allant de 2 à 32A.

Disjoncteur Eur'Ohm : bien le choisir

Le disjoncteur protège un circuit contre les surcharges et les courts-circuits. Chaque circuit du tableau a le sien. On le choisit d'abord selon l'usage du circuit : 2 A pour une commande, 10 A pour l'éclairage, 16 A pour les prises, 32 A pour la plaque de cuisson. Il se place derrière un interrupteur différentiel 30 mA.

Le calibre : de 2 à 32 A, selon le circuit et la section du câble.
Le format : 1P+N, phase et neutre.
Le raccordement : bornes à vis ou connexion rapide.
Le pontage : peignes horizontaux 1P+N 63 A, 7 ou 12 dents.

Voir les interrupteurs différentiels Eur'Ohm et les tableaux Eur'Ohm. À lire : quels disjoncteurs installer et bornes automatiques ou à vis.

Promo

19094

Peigne horizontal 1P+N 63 A 12 dents

Prix spécial 3,80 € TTC Ancien prix 8,64 € TTC

En stock

Promo

19095

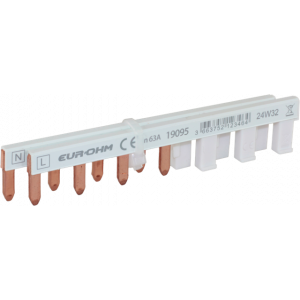

Peigne horizontal 1P+N 63 A 7 dents

Prix spécial 3,80 € TTC Ancien prix 5,03 € TTC

En stock

Promo

20202

Disjoncteur 1P+N 2 A à vis

Prix spécial 5,15 € TTC Ancien prix 6,54 € TTC

En stock

Promo

20210

Disjoncteur 1P+N 10 A à vis

Prix spécial 4,30 € TTC Ancien prix 5,50 € TTC

En stock

Promo

20232

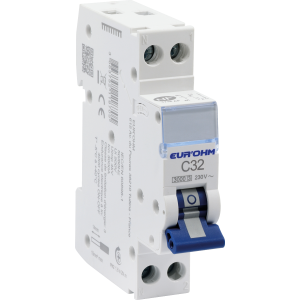

Disjoncteur 1P+N 32 A à vis

Prix spécial 4,30 € TTC Ancien prix 5,48 € TTC

En stock

Promo

20322

Disjoncteur 1P+N 32 A connexion rapide

Prix spécial 4,40 € TTC Ancien prix 6,64 € TTC

En stock
