Qu'est-ce que le disjoncteur de branchement Schneider, souvent appelé disjoncteur EDF ?

Le disjoncteur de branchement, toujours couramment appelé « disjoncteur EDF » par habitude bien que ce soit aujourd'hui Enedis qui gère le réseau de distribution, est l'appareil placé en tête de votre installation électrique, avant le tableau divisionnaire : il protège l'ensemble du logement contre les surcharges générales et permet de couper l'alimentation complète en cas de besoin. Chez Schneider, ce disjoncteur est disponible en version monophasée ou triphasée, avec différents calibres (15/45 A, 30/60 A, 60/90 A...) correspondant à la puissance souscrite auprès de votre fournisseur d'électricité. Il se différencie du disjoncteur différentiel du tableau divisionnaire : ce dernier protège des circuits spécifiques contre les fuites de courant, tandis que le disjoncteur de branchement protège l'ensemble de l'installation contre les surintensités générales et sert de point de coupure principal. Ce disjoncteur est généralement fourni et posé par Enedis lors du raccordement initial, mais son remplacement peut être nécessaire lors d'une augmentation de puissance souscrite ou d'une rénovation complète. Voir notre gamme de tableaux électriques Schneider pour l'ensemble des composants compatibles.

Qui peut intervenir sur le disjoncteur de branchement Schneider ?

Toute intervention sur le disjoncteur de branchement (remplacement, changement de calibre, déplacement) doit obligatoirement être réalisée par Enedis ou par un professionnel habilité, car cet appareil ne fait techniquement pas partie de l'installation intérieure du logement mais du réseau de distribution public, même lorsqu'il porte la marque Schneider. Un particulier ne peut donc pas remplacer lui-même ce disjoncteur, contrairement aux disjoncteurs divisionnaires situés dans le tableau électrique en aval. En pratique, une demande de modification (augmentation de puissance souscrite, passage du monophasé au triphasé) se fait directement auprès de votre fournisseur d'électricité, qui missionne ensuite Enedis pour l'intervention technique. Le délai de ce type d'intervention peut varier de quelques jours à plusieurs semaines selon la complexité des travaux et la disponibilité du matériel, il est donc recommandé d'anticiper cette démarche en amont d'une rénovation ou d'une extension importante du logement (ajout d'une pompe à chaleur, d'une borne de recharge). Une fois le disjoncteur de branchement en place, le reste du tableau électrique Schneider peut être installé et modifié librement par un électricien ou un bricoleur averti.

Disjoncteur de branchement sélectif ou instantané ?

Le sélectif laisse le temps aux différentiels 30 mA du tableau de couper en premier : seul le circuit en défaut s'arrête. L'instantané coupe tout de suite. Le sélectif est le plus courant en maison individuelle.

Filtres

Branchement EDF Schneider

Branchement Enedis Schneider : disjoncteur et panneau de contrôle

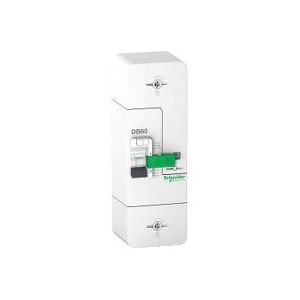

Le disjoncteur de branchement, souvent appelé disjoncteur EDF, se place juste après le compteur. Il est réglé selon la puissance de l'abonnement et coupe toute l'installation en cas de dépassement. Schneider propose le disjoncteur Resi9 DB60, en version réglable 15/30/45 A ou fixe 60 A, différentiel ou non, et sélectif ou instantané. Il se fixe sur un panneau de contrôle ou un bloc de commande 13 ou 18 modules. Le réglage du calibre et le plombage se font par le distributeur, lors de la mise en service.

Le calibre : réglable 15/30/45 A ou fixe 60 A.
La protection différentielle : 500 mA sélectif type A, instantané type AC, ou sans différentiel.
Le support : panneau de contrôle ou bloc de commande 13 ou 18 modules.
La finition : habillage et porte Styl blanche.

75,34 € TTC

Stock plateforme

Promo

Panneau de contrôle Resi9 avec habillage 18 modules

R9H18416

Panneau de contrôle Resi9 avec habillage 18 modules

Prix spécial 72,30 € TTC Ancien prix 114,73 € TTC

En stock

: Le disjoncteur de branchement, toujours couramment appelé « disjoncteur EDF » par habitude bien que ce soit aujourd'hui Enedis qui gère le réseau de distribution, est l'appareil placé en tête de votre installation électrique, avant le tableau divisionnaire : il protège l'ensemble du logement contre les surcharges générales et permet de couper l'alimentation complète en cas de besoin. Chez Schneider, ce disjoncteur est disponible en version monophasée ou triphasée, avec différents calibres (15/45 A, 30/60 A, 60/90 A...) correspondant à la puissance souscrite auprès de votre fournisseur d'électricité. Il se différencie du disjoncteur différentiel du tableau divisionnaire : ce dernier protège des circuits spécifiques contre les fuites de courant, tandis que le disjoncteur de branchement protège l'ensemble de l'installation contre les surintensités générales et sert de point de coupure principal. Ce disjoncteur est généralement fourni et posé par Enedis lors du raccordement initial, mais son remplacement peut être nécessaire lors d'une augmentation de puissance souscrite ou d'une rénovation complète. Voir notre gamme de tableaux électriques Schneider pour l'ensemble des composants compatibles.
: Toute intervention sur le disjoncteur de branchement (remplacement, changement de calibre, déplacement) doit obligatoirement être réalisée par Enedis ou par un professionnel habilité, car cet appareil ne fait techniquement pas partie de l'installation intérieure du logement mais du réseau de distribution public, même lorsqu'il porte la marque Schneider. Un particulier ne peut donc pas remplacer lui-même ce disjoncteur, contrairement aux disjoncteurs divisionnaires situés dans le tableau électrique en aval. En pratique, une demande de modification (augmentation de puissance souscrite, passage du monophasé au triphasé) se fait directement auprès de votre fournisseur d'électricité, qui missionne ensuite Enedis pour l'intervention technique. Le délai de ce type d'intervention peut varier de quelques jours à plusieurs semaines selon la complexité des travaux et la disponibilité du matériel, il est donc recommandé d'anticiper cette démarche en amont d'une rénovation ou d'une extension importante du logement (ajout d'une pompe à chaleur, d'une borne de recharge). Une fois le disjoncteur de branchement en place, le reste du tableau électrique Schneider peut être installé et modifié librement par un électricien ou un bricoleur averti.
: Le sélectif laisse le temps aux différentiels 30 mA du tableau de couper en premier : seul le circuit en défaut s'arrête. L'instantané coupe tout de suite. Le sélectif est le plus courant en maison individuelle.
