Câble électrique souple

Fil électrique souple : H07VK et H05VVF

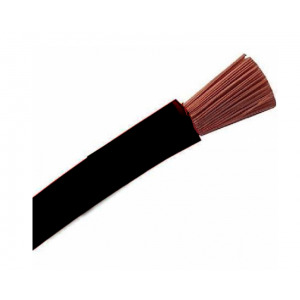

Le câble souple H07V-K est fait de nombreux brins de cuivre fins, isolés en PVC, pour une tension jusqu'à 750 V. Il se plie facilement, ce qui le rend pratique dans un tableau électrique, pour les liaisons entre appareils, ou sur un parcours avec beaucoup d'angles. On l'utilise sous conduit ou dans un tableau, jamais nu dans un mur. Il est vendu au mètre en 6, 10 et 16 mm², en bleu pour le neutre, vert/jaune pour la terre, rouge ou noir pour la phase. Ses extrémités se sertissent dans un embout de câblage avant d'entrer dans une borne à vis. Retrouvez une large sélection de câbles et gaines, nos fils électriques rigides et nos cosses de câblage.

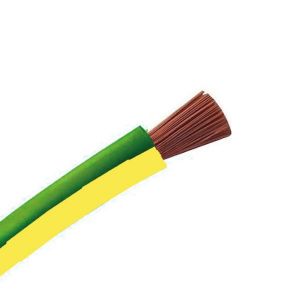

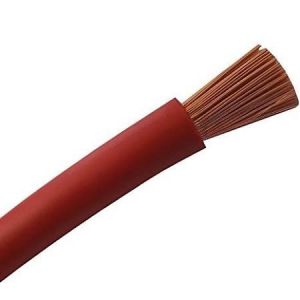

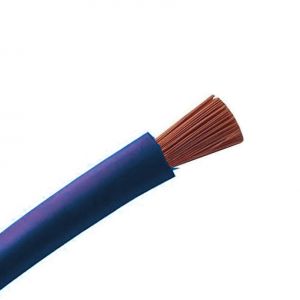

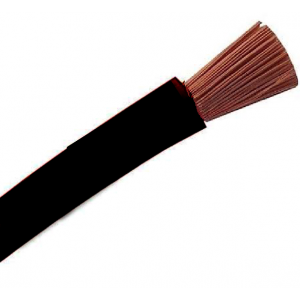

  • H07VK : fil souple à un conducteur, en 6, 10 ou 16 mm², au mètre ou en couronne de 100 m.
  • Les couleurs : bleu pour le neutre, vert/jaune pour la terre, rouge ou noir pour la phase.
  • H05VVF : câble souple 2 x 0,75 mm² pour un petit appareil ou une lampe.
  • Le raccordement : sertissez un embout ou une cosse au bout du fil souple.

Voir aussi le câble R2V et la mise à la terre. À lire : quelle couleur et quelle section de fil et la section du câble d'alimentation.

1,90 € TTC
En stock
2,18 € TTC
En stock
2,15 € TTC
En stock
2,03 € TTC
En stock
2,90 € TTC
En stock
2,90 € TTC
En stock
2,90 € TTC
En stock
2,90 € TTC
En stock
4,79 € TTC
En stock
4,74 € TTC
En stock
4,68 € TTC
En stock
4,50 € TTC
En stock
Promo
207,60 € TTC Ancien prix 218,40 € TTC
En stock
Promo
204,00 € TTC Ancien prix 214,80 € TTC
En stock
Promo
193,20 € TTC Ancien prix 202,80 € TTC
En stock
Promo
276,00 € TTC Ancien prix 290,40 € TTC
En stock
50,20 € TTC
Stock plateforme

Le câble électrique souple, comme le H07V-K, est privilégié dans les situations où le câble doit pouvoir bouger, se plier ou être manipulé fréquemment, par exemple à l'intérieur d'un tableau électrique pour le câblage des appareillages, dans une gaine technique où le passage est sinueux, ou pour raccorder un appareil mobile. Sa gaine plus souple, composée de nombreux petits brins de cuivre plutôt que d'un seul conducteur massif, facilite grandement sa mise en œuvre dans les espaces exigus ou les cheminements complexes. Le câble rigide, en revanche, reste la référence pour les circuits fixes encastrés dans les murs ou passés sous gaine ICTA, car il conserve mieux sa forme et résiste davantage aux contraintes mécaniques sur la durée. En pratique, de nombreuses installations combinent les deux types selon les besoins : rigide pour les lignes principales du logement, souple pour le câblage interne du tableau électrique et les raccordements aux appareillages. Il est aussi utile de vérifier la norme et le marquage du câble avant l'achat, certains modèles bon marché ne respectant pas toujours les exigences de la norme NF C 32-070 applicable aux installations domestiques.

La section d'un câble électrique souple doit être choisie en fonction de l'intensité du courant qu'il devra supporter et de la protection assurée par le disjoncteur associé. Pour un éclairage, une section de 1,5 mm² protégée par un disjoncteur 10 ou 16 ampères suffit généralement, tandis qu'un circuit de prises de courant se câble en 1,5 mm² sur 16 ampères (8 prises au maximum) ou en 2,5 mm² sur 20 ampères (12 prises au maximum). Les circuits plus gourmands comme une plaque de cuisson (6 mm² sur 32 A) ou une borne de recharge de véhicule électrique demandent des sections plus importantes, à adapter à la puissance de l'appareil raccordé. Respecter cette correspondance entre section de câble et calibre du disjoncteur est essentiel pour éviter tout risque d'échauffement ou d'incendie. En cas de doute sur le dimensionnement, il est recommandé de consulter les gaines électriques associées, dont le diamètre doit également être adapté au nombre et à la section des câbles qui y circulent. Un mauvais dimensionnement expose non seulement à un risque de surchauffe, mais peut également invalider la garantie de l'installation en cas de contrôle lors d'une vente immobilière ou d'un diagnostic électrique obligatoire. Les sections et calibres par circuit sont détaillés dans le guide NF C 15-100 de Legrand (PDF).

Les deux sont des fils à un conducteur. Le H07VU est rigide, avec une seule âme : on le passe dans les gaines. Le H07VK est souple, fait de nombreux brins : il se plie facilement, par exemple dans un tableau.

Il sert souvent de conducteur de terre, entre la barrette de terre et le piquet. La norme demande au moins 16 mm² en cuivre isolé pour ce conducteur (guide Legrand NF C 15-100).
