Mise à la terre

Mise à la terre : le matériel nécessaire

La mise à la terre évacue les courants de fuite vers le sol. Avec l'interrupteur différentiel 30 mA, elle protège les personnes contre l'électrocution : elle est obligatoire dans toute installation. Un piquet de terre de 1 m minimum est enfoncé dans le sol, relié par une câblette de cuivre nu de 25 mm² à la barrette de coupure, puis au tableau. La valeur de terre doit rester sous 100 ohms ; on la mesure avec un appareil adapté. Dans la salle de bains, la liaison équipotentielle relie les canalisations métalliques avec des colliers dédiés. Le kit réunit piquet, câblette et barrette. Retrouvez tous les câbles et gaines, nos fils électriques rigides et nos câbles cuivre R2V.

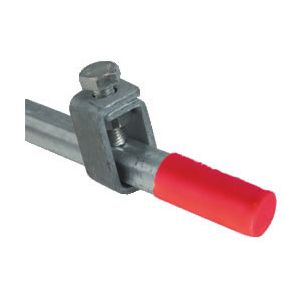

  • La prise de terre : piquet de terre de 1 mètre, ou kit complet.

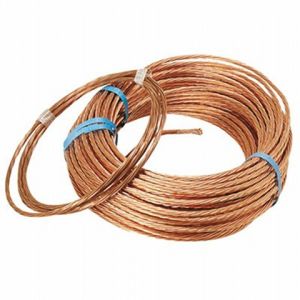

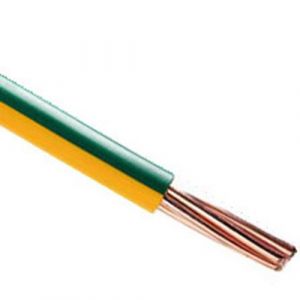

  • Le conducteur : câblette cuivre 25 mm² ou fil H07VR 25 mm² vert/jaune.

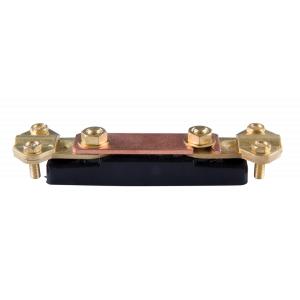

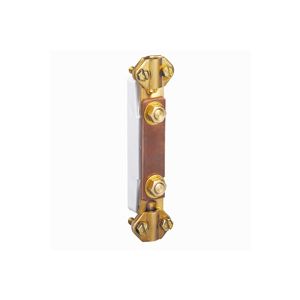

  • La barrette de coupure : Eur'Ohm ou Legrand, pour mesurer la terre.

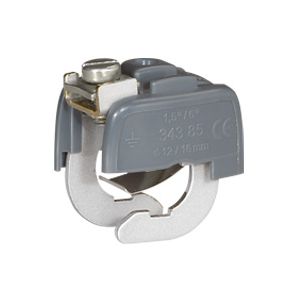

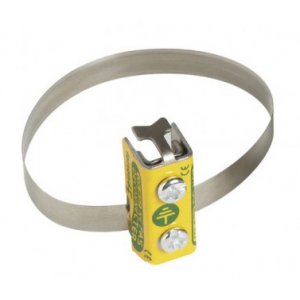

  • Les liaisons équipotentielles : colliers Ø 8 à 32 mm, connecteurs 6 et 16 mm², répartiteurs 5 ou 8 départs.

Voir aussi le fil souple H07VK et les cosses de câblage. À lire : la mise à la terre d'une installation et à quoi sert un interrupteur différentiel.

Promo
30,77 € TTC Ancien prix 34,25 € TTC
En stock
Promo
Prix spécial 4,60 € TTC Ancien prix 7,18 € TTC
En stock
7,85 € TTC
Stock plateforme
22,18 € TTC
En stock
6,60 € TTC
Stock plateforme
Promo
Prix spécial 4,00 € TTC Ancien prix 4,90 € TTC
En stock
Promo
Prix spécial 17,35 € TTC Ancien prix 29,05 € TTC
En stock
24,10 € TTC
Stock plateforme
20,20 € TTC
Stock plateforme
Promo
Prix spécial 4,30 € TTC Ancien prix 5,32 € TTC
En stock
Promo
Prix spécial 5,60 € TTC Ancien prix 6,05 € TTC
Stock plateforme
4,10 € TTC
Stock plateforme
Promo
Prix spécial 5,70 € TTC Ancien prix 6,20 € TTC
Stock plateforme

En électricité, la prise de terre est un dispositif qui permet de protéger les personnes contre les chocs électriques en l'associant à une protection différentielle.

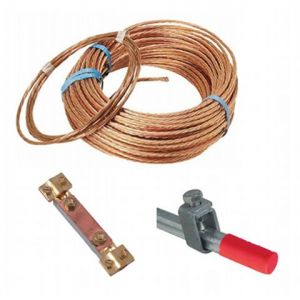

Kit de mise à la terre Bâtir Moins Cher


Le dispositif différentiel (en terme plus simple le disjoncteur de branchement) a une sensibilité qui doit être adapté à la valeur de la prise de terre. La valeur de la Terre correspond à la résistance qui se calcule en ohm. Pour une sensibilité en règle générale de 500mA, la résistance de la terre doit être inférieure ou égale à 100 Ω.



Un dispositif de terre est composé d'un piquet de terre, d'une barrette de coupure basse et de 3 mètres de câblette de cuivre nu en 25 mm².

Réaliser une mise à la terre conforme nécessite plusieurs accessoires complémentaires, disponibles dans notre rayon câble électrique et gaine. Le piquet de terre, généralement en acier cuivré et de 1 à 2 mètres de longueur, s'enfonce verticalement dans le sol pour assurer le contact électrique avec la terre ; plusieurs piquets peuvent être reliés entre eux pour améliorer la qualité de la prise de terre si la résistivité du sol est élevée. Le câble de terre, de couleur vert-jaune, relie le piquet à la barrette de coupure, un dispositif indispensable qui permet de déconnecter facilement la prise de terre pour effectuer des mesures de résistance sans avoir à intervenir sur l'ensemble de l'installation. Enfin, des cosses de raccordement adaptées assurent un contact électrique fiable et durable entre les différents éléments. L'ensemble de cette installation doit respecter les préconisations de la norme NF C15-100, notamment en matière de résistance de terre maximale admise, pour garantir une protection efficace des personnes contre les défauts d'isolement.

La norme NF C15-100 recommande une résistance de terre inférieure à 100 ohms pour une installation résidentielle standard protégée par un interrupteur différentiel de sensibilité 30 mA, cette valeur garantissant que la tension de contact en cas de défaut d'isolement reste sous le seuil de sécurité de 50 V. Cette valeur doit être vérifiée lors de la mise en service de votre tableau électrique, à l'aide d'un télé-ohmmètre de terre, un appareil de mesure spécifique utilisé par les professionnels lors du contrôle Consuel ou d'une vérification périodique de l'installation. Plusieurs facteurs influencent la résistance de terre obtenue : la nature du sol, la profondeur et la longueur du piquet de terre enfoncé, ainsi que le nombre de piquets installés et reliés entre eux. Si la résistance mesurée dépasse la valeur recommandée, plusieurs solutions existent : allonger ou enfoncer davantage le piquet existant, ajouter un second piquet relié au premier, ou traiter le sol autour du piquet avec un produit améliorant sa conductivité électrique.

Elle relie le conducteur de terre de la maison à la prise de terre. En l'ouvrant, on sépare les deux pour mesurer la résistance de la terre. Elle doit rester accessible.
