Choisir la section du câble d'alimentation électrique
Mis à jour le 23 octobre 2026 · Contenu vérifié selon les normes NF C 15-100 et NF C 14-100
Quand le disjoncteur de branchement est installé loin de la maison, souvent en limite de terrain, c'est à vous de poser le câble d'alimentation qui le relie au tableau électrique. Sa section dépend de deux choses : l'intensité de votre abonnement (15, 30, 45 ou 60 A) et la longueur du câble. Un câble trop fin fait chuter la tension et chauffe. Ce guide vous donne le tableau des longueurs maximales, la méthode de calcul, un schéma de la liaison, l'équivalent en aluminium et les règles de pose.
Sommaire
- En bref : ce qu'il faut retenir
- Les chiffres clés
- De quel câble parle-t-on ?
- Puissance du compteur et intensité
- Tableau : section selon l'intensité et la longueur
- La méthode de calcul, avec exemples
- Schéma de la liaison
- Câble aluminium AR2V : quelle section ?
- Pose du câble enterré
- Les erreurs à éviter
- Questions fréquentes
En bref : ce qu'il faut retenir
- Le câble à utiliser est un câble U1000 R2V en cuivre : 2 conducteurs en monophasé (phase + neutre), 4 conducteurs en triphasé (3 phases + neutre). La terre n'est pas dedans.
- On vise une chute de tension de 2 % maximum sur cette liaison, pour garder de la marge pour les circuits de la maison.
- Repères en monophasé : 16 mm² jusqu'à 27 m en 60 A (12 kVA), 25 mm² jusqu'à 42 m, 35 mm² jusqu'à 59 m.
- En cas de doute sur la puissance future (pompe à chaleur, borne de recharge…), dimensionnez pour 60 A.
- Le câble est enterré dans une gaine TPC rouge, avec un grillage avertisseur rouge au-dessus.
Les chiffres clés
La section du câble dépend de l'intensité, donc de la puissance de l'abonnement. Voici les repères officiels.
5 A par kVA
En monophasé, Enedis indique 15 A pour 3 kVA, 30 A pour 6 kVA, 45 A pour 9 kVA et 60 A pour 12 kVA.
Source : Enedis, Comment calculer la puissance d'un compteur ?
9 kVA
C'est la puissance retenue par la CRE pour une maison de 4 personnes tout électrique consommant 14 MWh par an (environ 236 € par mois).
Source : CRE, Comprendre les tarifs réglementés de vente d'électricité
6 kVA
pour un appartement de 2 personnes tout électrique consommant 8 MWh par an (environ 139 € par mois), selon le même exemple de la CRE.
Source : CRE, Comprendre les tarifs réglementés de vente d'électricité
82,6 %
des installations électriques de plus de 15 ans dans les logements comportent au moins une anomalie.
Source : ONSE, chiffres clés
De quel câble parle-t-on ?
Le raccordement d'une maison au réseau se fait en deux parties. Le branchement, qui va du réseau public jusqu'au disjoncteur de branchement, relève d'Enedis et de la norme NF C 14-100. L'installation intérieure, à partir de ce disjoncteur, relève de la norme NF C 15-100 et est à votre charge.
- Branchement de type 1 (moins de 30 m entre la limite de propriété et la maison) : le compteur et le disjoncteur de branchement sont dans la maison, sur le panneau de contrôle, juste à côté du tableau. Le câble entre les deux est très court.
- Branchement de type 2 (plus de 30 m) : le compteur et le disjoncteur de branchement sont dans un coffret en limite de propriété. C'est là que vous devez tirer un câble d'alimentation jusqu'au tableau de la maison : c'est le sujet de cet article.
Pour le détail des deux types de branchement, lisez notre article qu'est-ce que la norme NF C 14-100.
Puissance du compteur et intensité
La puissance de votre abonnement (en kVA) correspond au calibre du disjoncteur de branchement. C'est cette intensité qu'il faut prendre pour choisir la section.
| Abonnement | Monophasé | Triphasé (par phase) |
|---|---|---|
| 3 kVA | 15 A | – |
| 6 kVA | 30 A | 10 A |
| 9 kVA | 45 A | 15 A |
| 12 kVA | 60 A | 20 A |
| 15 à 18 kVA | – | 25 à 30 A |
| 24 kVA | – | 40 A |
| 36 kVA | – | 60 A |
En triphasé, l'intensité est répartie sur les 3 phases : un abonnement de 36 kVA ne fait que 60 A par phase. Pour bien comprendre la différence, lisez électricité en monophasé ou en triphasé.
Calcul automatique : indiquez votre puissance et la longueur du câble dans notre calculateur de section de câble d'alimentation, en cuivre et en aluminium.
Tableau : section selon l'intensité et la longueur

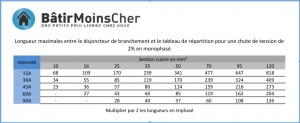

Le tableau donne la longueur maximale du câble cuivre, entre le disjoncteur de branchement et le tableau, pour rester sous 2 % de chute de tension en monophasé 230 V. Prenez la première section dont la longueur est supérieure ou égale à la vôtre (en comptant les remontées dans les coffrets et dans la maison).
| Intensité | 10 mm² | 16 mm² | 25 mm² | 35 mm² | 50 mm² | 70 mm² |
|---|---|---|---|---|---|---|
| 15 A (3 kVA) | 68 m | 109 m | 170 m | 238 m | 340 m | 477 m |
| 30 A (6 kVA) | 34 m | 54 m | 85 m | 119 m | 170 m | 238 m |
| 45 A (9 kVA) | 22 m | 36 m | 56 m | 79 m | 113 m | 159 m |
| 60 A (12 kVA) | – | 27 m | 42 m | 59 m | 85 m | 119 m |
Longueurs en mètres, câble cuivre, chute de tension 2 % sous 230 V. En triphasé 400 V, pour la même intensité par phase, les longueurs sont multipliées par 2. Le 10 mm² n'est pas conseillé à 60 A.
Câble R2V cuivre : nos sections les plus vendues
La méthode de calcul, avec exemples
Le tableau vient d'une formule simple. En monophasé, la chute de tension vaut :
ΔU = 2 × ρ × L × I ÷ S
- ρ : résistivité du conducteur, 0,0225 Ω·mm²/m pour le cuivre (0,036 pour l'aluminium) ;
- L : longueur du câble en mètres (le « 2 » compte l'aller par la phase et le retour par le neutre) ;
- I : intensité du disjoncteur de branchement en ampères ;
- S : section du câble en mm².
Avec 2 % de 230 V, soit 4,6 V au maximum, on en tire la longueur maximale : L = 4,6 × S ÷ (2 × 0,0225 × I).
Exemple 1 : 9 kVA (45 A) à 30 m
En 16 mm², la longueur maximale est de 36 m : c'est bon. En 10 mm², elle n'est que de 22 m : trop juste. Il faut donc du R2V 2 × 16 mm².
Exemple 2 : 12 kVA (60 A) à 30 m
En 16 mm², la limite est de 27 m : trop court. Il faut passer en R2V 2 × 25 mm² (42 m). Avec 16 mm² sur 30 m, la chute de tension serait d'environ 2,2 %.
Schéma de la liaison
Voici le trajet du câble dans le cas d'un branchement de type 2, avec la coupe de la tranchée.
1. Le trajet du câble
Bleu : partie Enedis (NF C 14-100) · Sauge et vert : votre installation (NF C 15-100). La longueur à prendre en compte va du disjoncteur de branchement jusqu'au tableau.
2. La coupe de la tranchée
Profondeur de la gaine : en général 60 cm minimum
Câble aluminium AR2V : quelle section ?
Le câble aluminium AR2V coûte nettement moins cher que le cuivre sur les grandes longueurs. Mais l'aluminium conduit moins bien : à longueur égale, il faut une section environ 1,6 fois plus grande. Le tableau ci-dessous donne les longueurs maximales en aluminium, toujours pour 2 % de chute de tension en monophasé.
| Intensité | 16 mm² alu | 25 mm² alu | 35 mm² alu | 50 mm² alu | 70 mm² alu | 95 mm² alu |
|---|---|---|---|---|---|---|
| 15 A (3 kVA) | 68 m | 106 m | 149 m | 212 m | 298 m | 404 m |
| 30 A (6 kVA) | 34 m | 53 m | 74 m | 106 m | 149 m | 202 m |
| 45 A (9 kVA) | 22 m | 35 m | 49 m | 70 m | 99 m | 134 m |
| 60 A (12 kVA) | 17 m | 26 m | 37 m | 53 m | 74 m | 101 m |
Exemple : pour 45 A à 30 m, il faut du 16 mm² en cuivre mais du 25 mm² en aluminium. L'aluminium demande aussi des bornes et des cosses compatibles : vérifiez que les bornes de votre disjoncteur et de votre tableau l'acceptent, ou utilisez des cosses bimétal.
Pose du câble enterré
- Le câble : U1000 R2V (ou AR2V en aluminium), prévu pour être enterré sous fourreau. 2 conducteurs en monophasé, 4 en triphasé.
- La gaine : une gaine TPC rouge (tube de protection des câbles), annelée à l'extérieur et lisse à l'intérieur. Un diamètre de 63 mm est courant pour ce type de câble.
- La profondeur : en général 60 cm minimum sous terrain naturel, davantage sous un passage de véhicules.
- Le grillage avertisseur rouge : déroulé environ 20 cm au-dessus de la gaine, il prévient toute personne qui creuserait plus tard.
- La terre : elle ne passe pas par ce câble. Elle vient du piquet de terre de la maison jusqu'à la barrette de terre du tableau (voir la mise à la terre d'une installation électrique).
- Côté maison : comme le disjoncteur de branchement est loin, prévoyez en tête de tableau un interrupteur-sectionneur général (63 A en monophasé) pour pouvoir couper tout le logement sans sortir. Voir par exemple nos sectionneurs Legrand.
Pour l'organisation du tableau lui-même, lisez comprendre le tableau électrique de ma maison. Si vous alimentez une extension ou un garage depuis le tableau principal, c'est un autre calcul : voir extension de maison et tableau secondaire.
Les erreurs à éviter
- Dimensionner sur la puissance actuelle uniquement : passer de 9 à 12 kVA plus tard est un simple changement d'abonnement, mais changer un câble enterré coûte cher.
- Oublier les remontées : comptez la longueur réelle, y compris les montées dans le coffret et jusqu'au tableau.
- Prendre la section cuivre pour de l'aluminium : à section égale, l'aluminium chauffe et chute plus.
- Utiliser un câble H07RN-F ou un câble non prévu pour être enterré : il faut un câble de type R2V ou AR2V sous gaine TPC.
- Poser la gaine sans grillage avertisseur ou trop près de la surface.
Avant la mise en service, vérifiez votre installation avec notre article comment vérifier l'installation électrique avant le passage du Consuel. Retrouvez tous nos câbles cuivre R2V et nos gaines électriques.
Questions fréquentes
Quelle section de câble pour un compteur de 12 kVA à 30 m ?
En monophasé, 12 kVA correspond à 60 A. Pour 30 m, il faut un câble cuivre R2V 2 × 25 mm², qui permet d'aller jusqu'à environ 42 m avec moins de 2 % de chute de tension. Le 16 mm² est limité à environ 27 m.
Jusqu'à quelle distance peut-on utiliser du 16 mm² ?
En monophasé et en cuivre, le 16 mm² convient jusqu'à environ 109 m en 15 A, 54 m en 30 A, 36 m en 45 A et 27 m en 60 A, pour une chute de tension de 2 %. En triphasé, ces longueurs sont doublées pour la même intensité par phase.
Peut-on utiliser du câble aluminium pour alimenter la maison ?
Oui, le câble AR2V est très utilisé pour les grandes longueurs car il est moins cher. Il faut en revanche prendre une section plus grande, environ 1,6 fois celle du cuivre (25 mm² au lieu de 16 mm², par exemple), et des bornes ou des cosses compatibles avec l'aluminium.
Faut-il un fil de terre dans le câble d'alimentation ?
Non. Le câble d'alimentation n'a que la phase et le neutre en monophasé (3 phases et le neutre en triphasé). La terre de la maison vient de son propre piquet de terre, relié à la barrette de terre du tableau.
À quelle profondeur enterrer le câble ?
Le câble passe dans une gaine TPC rouge enterrée en général à 60 cm minimum, avec un grillage avertisseur rouge environ 20 cm au-dessus. Sous un passage de véhicules, on descend plus profond.
Qui doit poser le câble entre le compteur et la maison ?
En branchement de type 2, quand le compteur et le disjoncteur de branchement sont en limite de propriété, le câble entre ce disjoncteur et le tableau fait partie de l'installation intérieure : il est à la charge du propriétaire, qui le fait poser par son électricien ou le pose lui-même.
