Extension de maison et tableau secondaire, comment faire ?

Mis à jour le 23 octobre 2026 · Contenu vérifié selon la norme NF C 15-100

Agrandissement, garage, atelier ou studio de jardin : quand une nouvelle partie de la maison a besoin de plusieurs circuits électriques, on installe un tableau secondaire (ou divisionnaire), alimenté depuis le tableau principal. Ce guide vous explique comment estimer la puissance nécessaire, choisir le disjoncteur de départ (souvent 32 ou 40 A), l'interrupteur différentiel, la section du câble de liaison selon la distance, avec un exemple chiffré et un schéma complet.

En bref : ce qu'il faut retenir

  • Le tableau secondaire est alimenté par un disjoncteur dédié dans le tableau principal, qui protège le câble de liaison.
  • Dans le tableau secondaire, un interrupteur différentiel 30 mA de calibre au moins égal à ce disjoncteur protège les nouveaux circuits.
  • Repères : 32 A avec du 6 mm² ou 40 A avec du 10 mm², à augmenter si la distance dépasse 20 à 30 m.
  • Le câble de liaison comporte la terre (3G en monophasé, 5G en triphasé) : pas de nouveau piquet de terre.

Les chiffres clés

Une extension, c'est souvent l'occasion de toucher à une installation ancienne. Voici les chiffres qui montrent pourquoi il faut la protéger correctement.

20 %

des emplacements du tableau doivent rester libres dans un logement individuel, pour les ajouts futurs.

Source : Legrand, Quelle est la norme NF C 15-100 pour le tableau électrique ?

82,6 %

des installations électriques de plus de 15 ans dans les logements comportent au moins une anomalie.

Source : ONSE, chiffres clés

16,7 %

des maisons existantes contrôlées par le Consuel en 2024 présentaient une non-conformité sur la protection contre les contacts indirects (terre, différentiels).

Source : Consuel, rapport d'activité 2024

252 033

attestations de conformité visées par le Consuel en 2024 pour des logements existants (+2,8 % sur un an).

Source : Consuel, rapport d'activité 2024

Tableau secondaire : de quoi parle-t-on ?

Le tableau principal est celui qui reçoit le courant du compteur, juste après le disjoncteur de branchement. Un tableau secondaire, appelé aussi tableau divisionnaire, est un second tableau alimenté par un circuit du tableau principal. Il regroupe les protections d'une zone de la maison : extension, étage, garage, dépendance.

Il évite de tirer chaque circuit depuis le tableau principal : un seul câble de liaison suffit, et les circuits de la zone partent du tableau secondaire, au plus près des pièces. Pour comprendre l'organisation d'un tableau, voir comprendre le tableau électrique de ma maison.

Quand faut-il un tableau secondaire ?

SituationTableau secondaire ?Pourquoi
Extension avec chambre, salle d'eau, bureauConseilléPlusieurs circuits à créer loin du tableau principal
Garage ou atelier avec machinesConseilléCircuits prises et éclairage dédiés, coupure locale
Dépendance, studio de jardinConseilléUne seule liaison enterrée au lieu de plusieurs câbles
Tableau principal completSolutionAjoute de la place sans changer tout le tableau
Ajout d'une ou deux prisesInutileUn circuit depuis le tableau principal suffit

Étape 1 : estimer la puissance de l’extension

On liste les circuits prévus et leur puissance probable, puis on applique un coefficient de foisonnement : tous les appareils ne fonctionnent jamais au maximum en même temps. Exemple pour une extension avec chambre, bureau, salle d'eau et WC :

CircuitProtectionPuissance estimée
Éclairage (extension)Disjoncteur 10 ou 16 A, 1,5 mm²300 W
Prises (jusqu'à 12)Disjoncteur 20 A, 2,5 mm²2 000 W
Sèche-serviettesDisjoncteur 10 A, 1,5 mm²750 W
2 radiateurs (chambre, bureau)Disjoncteur 16 A, 1,5 mm²2 × 1 000 W
Total brut5 050 W
Avec foisonnement (× 0,8 à 1)4 000 à 5 000 W

Intensité = puissance ÷ 230 V : 5 000 W ÷ 230 V ≈ 22 A. On choisit un calibre au-dessus pour garder de la marge et ne pas faire disjoncter la liaison : 32 A conviennent ici. Avec une plaque de cuisson ou une borne de recharge dans l'extension, on passera à 40 A, voire plus.

Étape 2 : protéger la liaison et le tableau

Où ?AppareilRôle
Tableau principalDisjoncteur de départ (32 ou 40 A)Protège le câble de liaison contre les surcharges et courts-circuits
Tableau secondaire, en têteInterrupteur différentiel 30 mA, 40 ou 63 AProtège les personnes sur les circuits de l'extension ; sert de coupure locale
Tableau secondaireDisjoncteurs divisionnaires (10, 16, 20 A…)Protègent chaque circuit selon sa section
  • Le calibre de l'interrupteur différentiel doit être supérieur ou égal à celui du disjoncteur de départ (40 A derrière un 32 A, 63 A derrière un 40 A).
  • Comme dans tout tableau, un différentiel 30 mA protège 8 circuits au maximum, et les circuits qui l'exigent (lave-linge, plaque de cuisson, borne de recharge) sont placés derrière un différentiel type A. Voir comment calibrer un inter différentiel et quel type de différentiel choisir.
  • Prévoyez 20 % de place libre dans le tableau secondaire pour les ajouts futurs.

Étape 3 : choisir le câble de liaison

Le câble relie le disjoncteur de départ du tableau principal au tableau secondaire. Il doit contenir la phase, le neutre et la terre : 3G en monophasé (par exemple 3G6 ou 3G10), 5G en triphasé. Sa section dépend d'abord du calibre :

Disjoncteur de départSection minimale (cuivre)Câble type
25 A4 mm²R2V 3G4
32 A6 mm²R2V 3G6
40 A10 mm²R2V 3G10
50 A16 mm²R2V 3G16

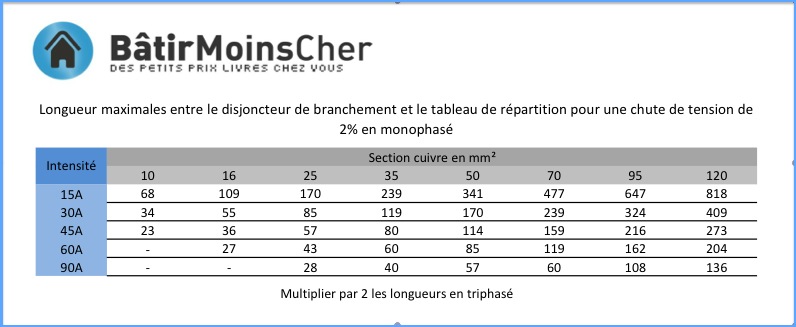

Sur une liaison longue, la chute de tension impose ensuite de prendre une section plus grosse. Longueurs maximales en monophasé pour rester sous 2 % :

Disjoncteur6 mm²10 mm²16 mm²25 mm²
25 A24 m40 m65 m102 m
32 A19 m31 m51 m79 m
40 A–25 m40 m63 m

Calcul pour un câble cuivre sous 230 V. Exemple : un départ 32 A vers un garage à 40 m demande du 16 mm². Pour la méthode de calcul, voir choisir la section du câble d'alimentation.

Le câble passe sous gaine ICTA à l'intérieur, ou dans une gaine TPC rouge enterrée vers une dépendance. La terre arrive par ce câble : elle relie la barrette de terre du tableau secondaire à celle du tableau principal, il n'y a pas de nouveau piquet à planter (voir la mise à la terre).

Schéma de l’installation

Tableau principal

Disjoncteur de branchement
compteur
Différentiels et circuits
de la maison existante
Disjoncteur de départ 32 A
protège la liaison
→
R2V 3G6
phase, neutre, terre

Tableau secondaire

Inter différentiel 40 A 30 mA
en tête
Éclairage 10 A · Prises 20 A
1,5 et 2,5 mm²
Sèche-serviettes 10 A · Radiateurs 16 A
1,5 mm²

Exemple de l'extension chiffrée plus haut : départ 32 A, câble 3G6 (moins de 19 m), différentiel 40 A en tête du tableau secondaire.

Installer le tableau secondaire en 6 étapes

  1. Coupez le courant au disjoncteur de branchement.
  2. Fixez le tableau secondaire : les organes de commande doivent se situer entre 1 m et 1,80 m du sol fini.
  3. Tirez le câble de liaison (3G6, 3G10…) entre les deux tableaux, sous gaine.
  4. Raccordez le départ sur un disjoncteur dédié du tableau principal (32 ou 40 A), et la terre sur la barrette de terre.
  5. Équipez le tableau secondaire : interrupteur différentiel en tête, peigne, disjoncteurs des circuits, barrette de terre.
  6. Repérez les circuits dans les deux tableaux, remettez sous tension et testez chaque différentiel avec son bouton test.

Même s'il n'y a pas toujours de visite du Consuel pour une extension, respecter la NF C 15-100 reste indispensable pour la sécurité et lors d'une vente. Voir comment vérifier l'installation électrique.

Les erreurs à éviter

  • Brancher la liaison sur un circuit de prises existant : il faut un départ dédié avec son propre disjoncteur.
  • Sous-dimensionner le câble : un 3G2,5 ne peut pas être protégé par un disjoncteur 32 A.
  • Oublier la terre dans le câble de liaison, ou planter un piquet séparé non relié.
  • Mettre un différentiel de calibre inférieur au disjoncteur de départ.
  • Négliger la distance : au-delà de 20 à 30 m, la section doit souvent être augmentée.

Retrouvez tous nos tableaux électriques et protections et nos câbles R2V.

Questions fréquentes

Quel disjoncteur pour alimenter un tableau secondaire ?

Un disjoncteur dédié dans le tableau principal, dont le calibre dépend de la puissance de l'extension : 32 A avec un câble de 6 mm² ou 40 A avec un câble de 10 mm² dans la plupart des cas. C'est lui qui protège le câble de liaison.

Faut-il un interrupteur différentiel dans le tableau secondaire ?

Oui, les circuits de l'extension doivent être protégés par un interrupteur différentiel 30 mA, placé en tête du tableau secondaire, de calibre au moins égal à celui du disjoncteur de départ.

Quelle section de câble entre deux tableaux électriques ?

6 mm² pour un départ en 32 A et 10 mm² pour un départ en 40 A, sur une distance courte. Au-delà de 20 à 30 m, il faut augmenter la section pour limiter la chute de tension (par exemple 16 mm² pour 32 A à 40 m).

Faut-il un piquet de terre pour le tableau secondaire ?

Non. La terre arrive par le câble de liaison (3G ou 5G) depuis le tableau principal. Un second piquet n'est utile que s'il est relié au premier.

Combien de circuits dans un tableau secondaire ?

Autant que nécessaire, dans la limite de 8 circuits par interrupteur différentiel 30 mA, et sans dépasser la puissance permise par le disjoncteur de départ. Gardez 20 % de place libre.

Peut-on alimenter un garage depuis le tableau principal sans tableau secondaire ?

Oui pour un ou deux circuits simples. Dès qu'il y a plusieurs circuits ou des machines, un tableau secondaire est plus pratique et plus sûr : coupure locale, protections adaptées et un seul câble à tirer.
