Comment calibrer un inter différentiel ?

Mis à jour le 9 octobre 2026 · Contenu vérifié selon la norme NF C 15-100 (révision 2024)

L'interrupteur différentiel est l'organe qui protège les personnes dans votre tableau électrique : il coupe le courant dès qu'il détecte une fuite vers la terre, avant qu'elle ne devienne dangereuse. Encore faut-il en installer le bon nombre, du bon type (AC, A ou F) et du bon calibre (25, 40 ou 63 A). La norme NF C 15-100 encadre précisément ces choix. Voici les règles en vigueur, la méthode de calcul du calibre et un exemple complet.

En bref : ce qu'il faut retenir

• Au moins 2 interrupteurs différentiels 30 mA par logement, dont au moins 1 de type A.
• 8 circuits maximum par interrupteur différentiel.
• Plaque de cuisson et lave-linge : type A (ou F) obligatoire.
• Éclairages et prises répartis sur au moins 2 différentiels, pour ne jamais se retrouver totalement dans le noir.
• Calibre : au moins égal à celui du disjoncteur de branchement, ou calculé selon les circuits protégés.

À quoi sert un interrupteur différentiel ?

L'interrupteur différentiel compare en permanence le courant qui entre dans le circuit et celui qui en ressort. Si une partie du courant s'échappe, par un appareil défectueux ou par une personne en contact avec un fil sous tension, la différence est détectée et l'appareil coupe en quelques millisecondes. Avec une sensibilité de 30 mA, il protège efficacement les personnes. Son efficacité suppose une prise de terre correcte.

En revanche, il ne protège pas contre les surcharges et les courts-circuits : c'est le rôle des disjoncteurs divisionnaires placés en aval. Pour bien distinguer les deux, voir à quoi sert un interrupteur différentiel et qu'est-ce qu'un disjoncteur.

Les règles de la NF C 15-100

Depuis l'amendement A5 de 2015, repris par la révision publiée le 23 août 2024, le nombre de différentiels ne dépend plus de la surface du logement mais du nombre de circuits.

Ces règles sont vérifiées lors du passage du Consuel sur les installations neuves et les rénovations totales.

Type AC, A ou F : lequel pour quel circuit ?

Le type indique les formes de courant de fuite que le différentiel sait détecter. Les appareils modernes à électronique (induction, moteurs à vitesse variable) peuvent produire des fuites qu'un type AC ne voit pas.

Un type A peut toujours remplacer un type AC : il couvre tout ce que détecte un AC. Pour une borne de recharge de véhicule électrique, la protection est définie par l'installateur qualifié IRVE en fonction de la borne. Voir aussi les coffrets et prises de recharge.

Calculer le calibre : 25, 40 ou 63 A ?

Le calibre (en ampères) est le courant que l'interrupteur différentiel peut laisser passer en permanence. Les calibres courants sont 25 A, 40 A et 63 A. Deux méthodes sont admises :

Le résultat se retient au calibre normalisé immédiatement supérieur. Le chauffage électrique et le chauffe-eau comptent pleinement car ils fonctionnent longtemps à pleine puissance ; les prises et l'éclairage ne sont jamais tous utilisés au maximum en même temps, d'où le coefficient 0,5.

Exemple de calcul pas à pas

Une rangée du tableau comprend un chauffe-eau (20 A), un sèche-serviettes (10 A), deux circuits de prises (16 A chacun) et un circuit d'éclairage (10 A).

Avec 51 A, un interrupteur différentiel de 40 A ne suffit pas : il faut un 63 A. Si la même rangée ne comportait que les prises et l'éclairage (21 A), un 40 A, voire un 25 A, conviendrait. Pour choisir les disjoncteurs eux-mêmes, voir quels disjoncteurs installer dans son tableau.

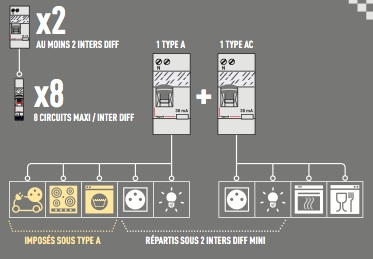

Schéma : un tableau bien réparti

Interrupteur ou disjoncteur différentiel ?

Dans un logement, on utilise surtout des interrupteurs différentiels en tête de rangée. Le disjoncteur différentiel sert plutôt à protéger un circuit seul, par exemple dans un tableau secondaire.

Les erreurs à éviter

• Mettre tous les éclairages sous le même différentiel : un défaut plonge toute la maison dans le noir.
• Dépasser 8 circuits sous un même interrupteur différentiel.
• Protéger la plaque ou le lave-linge par un type AC : un type A est obligatoire.
• Choisir un calibre trop faible sans faire le calcul : l'ID chauffe et vieillit prématurément.
• Croire que le différentiel protège des surcharges : chaque circuit garde son disjoncteur.

Retrouvez nos interrupteurs différentiels et équipements de tableau.

Questions fréquentes

Combien d'interrupteurs différentiels faut-il dans une maison ?

Au moins deux, dont un de type A, avec 8 circuits maximum par différentiel. Une maison de taille moyenne en compte généralement trois ou quatre.

Le type AC est-il encore autorisé ?

Oui, pour les circuits courants comme l'éclairage, les prises ou les radiateurs. Le type A reste obligatoire pour la plaque de cuisson et le lave-linge, et il peut remplacer un type AC partout.

Comment choisir entre un différentiel 40 A et 63 A ?

Soit on prend un calibre au moins égal à celui du disjoncteur de branchement, soit on additionne 1 fois le chauffage et le chauffe-eau et 0,5 fois les autres circuits. Au-delà de 40 A, on passe en 63 A.

Pourquoi mon interrupteur différentiel saute-t-il ?

Il détecte une fuite de courant : appareil défectueux, humidité dans une boîte extérieure, fil abîmé. Débranchez les appareils un par un pour isoler le circuit en cause.

Quel différentiel pour une pompe à chaleur ?

Un type F est recommandé pour les appareils équipés d'un variateur de vitesse, comme une pompe à chaleur, une climatisation ou une pompe de piscine. Suivez aussi les préconisations du fabricant.

Quelle est la différence entre 30 mA et 300 mA ?

Le 30 mA protège les personnes : c'est la sensibilité exigée pour tous les circuits d'un logement. Les sensibilités plus élevées (300 ou 500 mA) protègent contre les risques d'incendie, comme le disjoncteur de branchement.
