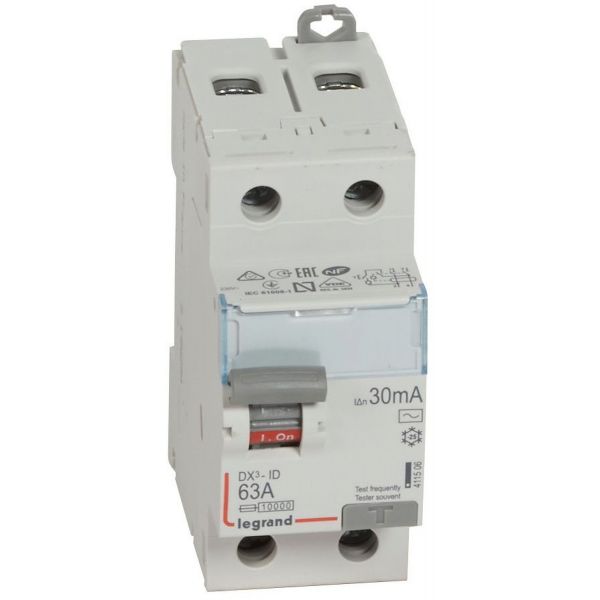

Un interrupteur différentiel DX³-ID
Cet interrupteur différentiel modulaire DX³-ID de Legrand est bipolaire, 230 V~, calibre 63 A, sensibilité 30 mA, type AC. Il détecte les fuites de courant dues à des défauts d'isolement et coupe immédiatement le circuit. Il occupe 2 modules et fait partie de la gamme interrupteurs différentiels Legrand.
Type AC
Cet interrupteur de type AC détecte les défauts à composante alternative. Pour l'autre type, voyez l'interrupteur différentiel type A 63 A.
Raccordement et pose
Arrivée haute et sortie basse par bornes à vis. Il accepte les auxiliaires, les commandes motorisées et les modules de raccordement DX³. Équipé de 2 griffes d'accrochage, il se remplace au milieu d'une rangée peignée sans déconnecter les autres produits. Un porte-étiquette et une indication ON/OFF verte et rouge facilitent le repérage.
Protéger contre les surcharges
L'interrupteur différentiel doit être protégé, en amont ou en aval, contre les surcharges par un disjoncteur. Voyez par exemple le disjoncteur DNX³ 16 A et les disjoncteurs Legrand.
Questions fréquentes
Quel est le calibre ?
63 A.
Quelle sensibilité ?
30 mA.
Quel type de différentiel ?
Type AC : détecte les défauts à composante alternative.
Combien de modules ?
2 modules.
Caractéristiques techniques
Interrupteur différentiel DX³-ID 63 A type AC 411506
- Type : Interrupteur différentiel DX³-ID
- Nombre de pôles : 2
- Tension assignée : 230 V~
- Calibre : 63 A
- Sensibilité : 30 mA
- Type de différentiel : AC
- Largeur : 2 modules
- Raccordement : Arrivée haute et sortie basse à vis
- Norme : NF EN 61008-1
- Garantie : 2 ans
- Référence : 411506
- EAN : 3245064115063
📄 Fiche constructeur : Legrand DX³ 411506 (PDF) ↗
Spécifications techniques
Marque
LEGRAND
Code EAN (GTIN)
3245064115063
Garantie
2 ans
Nombre de Modules
2
Type de Connexion
Vis
Intensité
63A
