Interrupteur différentiel 40A 30mA type A vis/vis

Interrupteur différentiel 40 A 30 mA type A

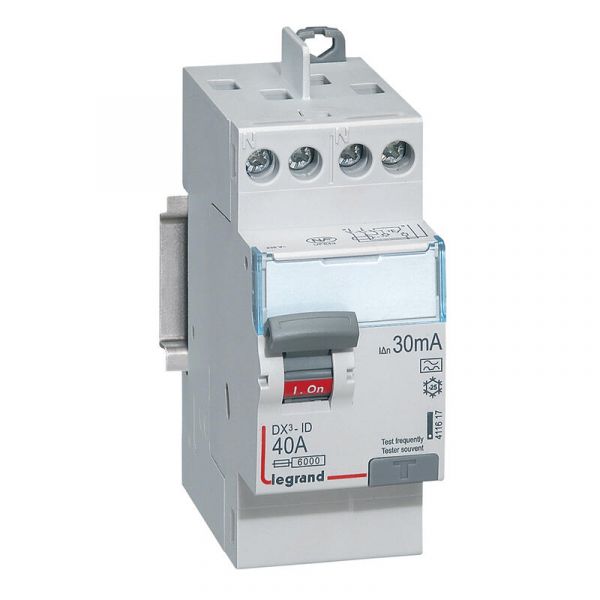

L'interrupteur différentiel Legrand DX³ 411617 coupe automatiquement l'alimentation des circuits placés en aval dès qu'il détecte une fuite de courant à la terre. Le type A détecte les défauts à composantes alternative et continue, produits par les appareils équipés d'électronique. La NF C 15-100 l'impose pour les circuits spécialisés : plaque de cuisson ou cuisinière et lave-linge. Retrouvez toute la gamme dans nos interrupteurs différentiels Legrand.

Sensibilité 30 mA : protection des personnes

Sa sensibilité de 30 mA assure la protection des personnes contre les contacts indirects. C'est la sensibilité exigée par la NF C 15-100 en tête de chaque groupe de circuits d'un logement. Bipolaire (2P), il coupe la phase et le neutre sous 230 V. Il doit être protégé contre les surcharges par un disjoncteur d'intensité nominale au plus égale à la sienne (40 A).

Bornes à vis, arrivée et départ en haut

L'arrivée et le départ se font en haut par bornes à vis, ce qui permet une répartition optimisée par peigne d'alimentation HX³ vers les disjoncteurs Legrand de la rangée. Les bornes acceptent du câble rigide de 0,75 à 50 mm² ou souple de 0,75 à 35 mm².

2 modules, compatible auxiliaires DX³

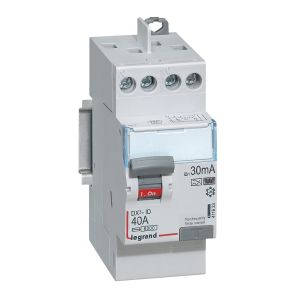

Il occupe 2 modules (35,6 mm) sur rail DIN et accepte les auxiliaires DX³. Un porte-étiquette permet de repérer les circuits protégés et la manette indique l'état ON (rouge) ou OFF (vert). Voir aussi les versions interrupteur différentiel 40 A type AC vis/vis et interrupteur différentiel 40 A type F vis/vis.

Questions fréquentes

Pourquoi un type A pour la plaque de cuisson ?

Les plaques à induction et les lave-linge à moteur électronique peuvent générer des courants de défaut à composante continue que le type AC ne détecte pas correctement. La NF C 15-100 impose donc un type A en tête de ces circuits.

Pourquoi un départ en haut ?

Avec l'arrivée et le départ en haut, la rangée de disjoncteurs s'alimente directement par le peigne HX³ : le câblage est plus court et le tableau plus lisible.

Quel calibre choisir : 40 ou 63 A ?

Le calibre dépend de la somme des circuits placés en aval et du disjoncteur de branchement. L'interrupteur différentiel ne protège pas contre les surcharges : il doit être placé en aval d'un disjoncteur dont le calibre est au plus égal au sien.

Caractéristiques techniques

Interrupteur différentiel DX³ 411617

• Pôles : bipolaire 2P (phase + neutre)
• Calibre : 40 A
• Sensibilité : 30 mA
• Type : type A
• Tension : 230 V~, 50/60 Hz
• Raccordement : arrivée et départ en haut par bornes à vis
• Section de câble : rigide 0,75 à 50 mm², souple 0,75 à 35 mm²
• Encombrement : 2 modules (35,6 mm)
• Dimensions : L 35,6 × H 98,9 × P 77,8 mm
• Tenue aux courts-circuits : Icw 10 kA
• Peigne : HX³
• Auxiliaires : compatibles DX³
• Protection : IP20, IK04
• Norme : NF EN 61008-1
• EAN : 3245064116176

📄 Fiche constructeur : Legrand DX³ 411617 (PDF) ↗

Spécifications techniques

Le conseil de l'expert Bâtir Moins Cher : Réservez cet interrupteur différentiel type A aux circuits plaque de cuisson et lave-linge, comme l'exige la NF C 15-100 : un seul type A 40 A peut protéger ces deux circuits.
