Interrupteur différentiel 40A 30mA type A vis/auto

Descriptif

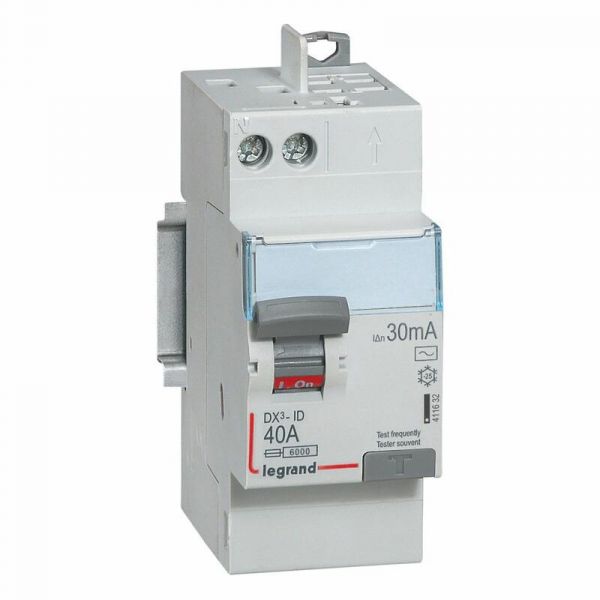

Interrupteur différentiel 40 A 30 mA type A

L'interrupteur différentiel Legrand DX³ 411638 coupe automatiquement l'alimentation des circuits placés en aval dès qu'il détecte une fuite de courant à la terre. Le type A détecte les défauts à composantes alternative et continue, produits par les appareils équipés d'électronique. La NF C 15-100 l'impose pour les circuits spécialisés : plaque de cuisson ou cuisinière et lave-linge. Retrouvez toute la gamme dans nos interrupteurs différentiels Legrand.

Sensibilité 30 mA : protection des personnes

Sa sensibilité de 30 mA assure la protection des personnes contre les contacts indirects. C'est la sensibilité exigée par la NF C 15-100 en tête de chaque groupe de circuits d'un logement. Bipolaire (2P), il coupe la phase et le neutre sous 230 V. Il doit être protégé contre les surcharges par un disjoncteur d'intensité nominale au plus égale à la sienne (40 A).

Arrivée à vis, départ automatique en haut

L'arrivée se fait en haut par bornes à vis et le départ en haut par bornes automatiques, sans vis à serrer. La répartition vers les disjoncteurs Legrand se fait rapidement par peigne d'alimentation HX³. Section de câble : rigide de 0,75 à 50 mm², souple de 0,75 à 35 mm².

2 modules, compatible auxiliaires DX³

Il occupe 2 modules (35,6 mm) sur rail DIN et accepte les auxiliaires DX³. Un porte-étiquette permet de repérer les circuits protégés et la manette indique l'état ON (rouge) ou OFF (vert). Voir aussi les versions interrupteur différentiel 40 A type AC vis/auto et interrupteur différentiel 40 A type F vis/auto.

Pour quel logement ?

Pour le tableau électrique d’une maison ou d’un appartement, en construction neuve comme en rénovation. La norme NF C 15-100 impose au moins deux interrupteurs différentiels 30 mA par logement, dont un de type A pour les circuits de la plaque de cuisson et du lave-linge ; le calibre 40 A se choisit selon la puissance des circuits placés en aval.

Caractéristiques

Interrupteur différentiel DX³ 411638

• Pôles : bipolaire 2P (phase + neutre)
• Calibre : 40 A
• Sensibilité : 30 mA
• Type : type A
• Tension : 230 V~, 50/60 Hz
• Raccordement : arrivée en haut par bornes à vis, départ en haut par bornes automatiques
• Section de câble : rigide 0,75 à 50 mm², souple 0,75 à 35 mm²
• Encombrement : 2 modules (35,6 mm)
• Dimensions : L 35,6 × H 98,9 × P 77,8 mm
• Tenue aux courts-circuits : Icw 10 kA
• Peigne : HX³
• Auxiliaires : compatibles DX³
• Protection : IP20, IK04
• Norme : NF EN 61008-1
• EAN : 3245064116381

Questions fréquentes

Spécifications techniques

Le conseil de l'expert Bâtir Moins Cher : Réservez cet interrupteur différentiel type A aux circuits plaque de cuisson et lave-linge, comme l'exige la NF C 15-100 : un seul type A 40 A peut protéger ces deux circuits.
