Tableau électrique : coffrets, protections et accessoires

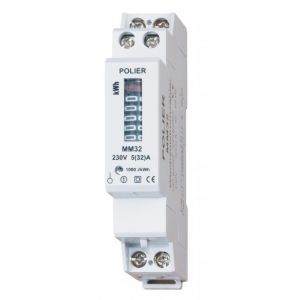

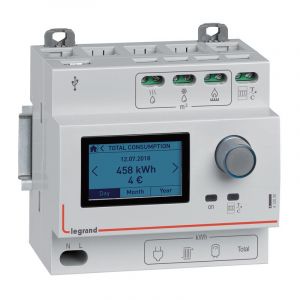

Le tableau électrique protège les personnes et chaque circuit de la maison : il coupe le courant en cas de surcharge, de court-circuit ou de fuite vers la terre. Selon la norme NF C 15-100, chaque groupe de 8 circuits au plus est placé derrière un interrupteur différentiel 30 mA, et chaque circuit a son disjoncteur. On choisit la taille du coffret selon le nombre de circuits, en gardant environ 20 % de place libre. Bâtir Moins Cher propose des tableaux montés ou à composer en Legrand, Schneider, Hager, Eur'Ohm, ABB et Gewiss : interrupteurs différentiels, disjoncteurs, contacteurs, télérupteurs, parafoudres et compteurs. Le contacteur heures creuses pilote par exemple le chauffe-eau ou les radiateurs électriques.

  • Le coffret : 1 à 4 rangées de 13 ou 18 modules, en saillie, encastré ou étanche.
  • Les protections : interrupteurs différentiels 30 mA, disjoncteurs de 2 à 32 A.
  • Le montage : tableau livré monté, ou coffret nu à équiper pièce par pièce.
  • L'emplacement : dans la gaine technique de logement, avec le disjoncteur de branchement.

Voir aussi le tableau électrique Legrand, le tableau électrique Schneider, le tableau électrique Hager, les tableaux électriques montés, la gaine technique de logement et tout le matériel électrique. À lire : comprendre le tableau électrique de ma maison et combien de rangées selon la taille de la maison.

Promo
84,10 € TTC Ancien prix 265,19 € TTC
En stock
Promo
65,45 € TTC Ancien prix 183,14 € TTC
En stock
Promo
191,10 € TTC Ancien prix 341,35 € TTC
Stock plateforme
Promo
110,15 € TTC Ancien prix 354,85 € TTC
En stock
Promo
426,31 € TTC Ancien prix 1 251,02 € TTC
En stock
Promo
Prix spécial 2,80 € TTC Ancien prix 8,20 € TTC
En stock
Promo
122,50 € TTC Ancien prix 339,56 € TTC
En stock
Promo
157,20 € TTC Ancien prix 467,00 € TTC
Stock plateforme
Promo
132,44 € TTC Ancien prix 511,27 € TTC
En stock
Promo
144,19 € TTC Ancien prix 507,24 € TTC
En stock
Promo
234,30 € TTC Ancien prix 782,75 € TTC
En stock
Promo
251,94 € TTC Ancien prix 764,08 € TTC
En stock
Promo
318,79 € TTC Ancien prix 1 054,06 € TTC
En stock
Promo
343,24 € TTC Ancien prix 1 022,11 € TTC
En stock
Promo
403,02 € TTC Ancien prix 1 313,96 € TTC
En stock
Promo
Prix spécial 6,95 € TTC Ancien prix 25,68 € TTC
En stock
Promo
Prix spécial 40,96 € TTC Ancien prix 127,76 € TTC
En stock
Promo
308,41 € TTC
Stock plateforme
Promo
133,03 € TTC Ancien prix 190,85 € TTC
En stock
Promo
141,58 € TTC Ancien prix 162,04 € TTC
En stock

Le tableau électrique de la maison doit être monté en concordance avec la norme NF C 15-100, l'appareillage  et les équipements électriques de la maison.

1 - Le choix du tableau électrique (1, 2, 3 ou 4 rangée) se fait en fonction du nombre de disjoncteurs et d'interrupteurs différentiels que l'on met. Il faut un espace vide d'au minimum 20% pour respecter la norme.
Pour vous donner un ordre d'idée on met en général un tableau 2 rangées pour un studio ou une maison de type F1 au maximum de 35m2, un tableau 3 rangées pour une maison allant du type F2 au F4 de 35m2 à 100m2 de surface, enfin un tableau de 4 rangées pour une maison de type F5 et plus supérieure à 100m2.

2 - Un interrupteur différentiel se met en tête de chaque rangée du tableau électrique et protège ainsi une rangée de disjoncteurs. Plusieurs considération sont à prendre en compte pour choisir quel interrupteur différentiel vous devez mettre :

- Il faut obligatoirement un interrupteur différentiel 30mA de type A dans un tableau.  Ce dernier est en règle générale de 40A et protège le circuit spécialisé de la plaque de cuisson, le circuit spécialisé lave-linge et éventuellement deux circuits non spécialisés (prise de courant ou éclairage ). Dans certains cas particuliers, cet interrupteur différentiel est amené à protéger un ou deux circuits spécialisés supplémentaires, son courant assigné devra alors être égal à 63A.

- Pour les autres interrupteurs différentiels en type AC on les calibre selon les références ci dessous :

Surface habitation : Inter diff de type AC :

inférieure à 35m2 1 x 40A en plus
De 35 à 100m2 2 x 40A en plus
Supérieure à 100m2 3 x 40A en plus
Attention ! Lorsque les circuits de chauffage et de chauffe-eau électriques  sont placés sur un même interrupteur différentiel et dont la somme des puissances est supérieure à 8 kVA, alors il faut remplacer le différentiel par un 63A au lieu d'un 40.

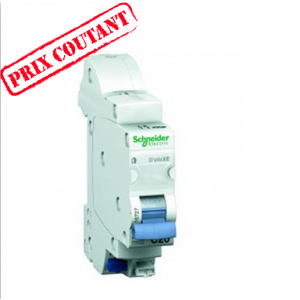

3 - Ensuite il faut choisir les bons disjoncteurs suivant les différents circuits électriques de la maison. La norme NF C 15-100 nous permet de les calibrer facilement :

- Un disjoncteur 16A protège un circuit prise, ce dernier est composé au maximum de 8 socles. La difficulté est de savoir qu'un socle ne vaut pas forcément une prise, alors que vaut un socle ?

Nombre de prise par boitier : Nombre de socles décomptés :

1 prise 1 socle
2 prises 1 socle
3 prises 2 socles
4 prises 2 socles
Supérieur à 4 prises 3 socles
- Un disjoncteur 20A protège une prise de courant spécialisée qui va alimenter les appareils du type lave-linge, lave-vaisselle, four, congélateur, sèche linge... Un circuit doit être prévu pour chaque gros appareil électroménager supplémentaire. Le chauffe-eau est également protégé par un 20A.

- Un disjoncteur 32A protège le circuit spécialisé de la plaque de cuisson (il sera alimenté en câble de 3G6).

- Un disjoncteur 10A protège le circuit éclairage. Ce dernier est limité à 8 points lumineux. Dans le cas particulier de spots ou de bandeau lumineux on compte qu'un point d'éclairage vaut 300 VA.

- Un disjoncteur de 2A protège la .

4 - N'oubliez pas que pour raccorder ces différents éléments du tableau électrique, il existe des peignes de raccordement  pour faciliter la pose et obtenir un rendu beaucoup plus propre. Il y a des peignes verticaux pour raccorder l'alimentation à tout les interrupteurs différentiels et des peignes horizontaux ( phase et neutre ) pour relier le différentiel à tout les disjoncteurs de la rangée.

Enfin n'hésitez pas à consulter les différents schémas de tableau électrique type pour vous donner encore plus de clarté.
Ces règles sont détaillées dans les repères NF C 15-100 publiés par Legrand.

L'emplacement d'un tableau électrique ne se choisit pas au hasard ; il doit répondre à des critères stricts d'accessibilité et de sécurité définis par la norme NF C 15-100.

L'Espace Technique Électrique du Logement (ETEL)

Le tableau doit impérativement être installé au sein de l'ETEL. Il s'agit d'un volume dédié exclusivement aux équipements électriques et de communication. À l'intérieur de cet espace, on installe la GTL (Gaine Technique de Logement), qui sert de goulotte technique pour centraliser l'arrivée et le départ de tous les câbles.

Le choix de la pièce

L'emplacement idéal se situe généralement à l'intérieur du logement, idéalement près d'une entrée principale ou dans un local technique (cellier, garage attenant). Le lieu doit être sec, hors poussière et facilement accessible en cas d'urgence.

Les zones interdites

Pour des raisons de sécurité évidentes, il est strictement interdit de placer un tableau électrique dans une salle de bain (pièce d'eau), au-dessus ou en dessous d'un point d'eau, d'un appareil de chauffage ou d'une source de gaz.

Les règles de hauteur

Pour garantir une manipulation aisée, les organes de coupure (disjoncteurs) doivent être situés à une hauteur comprise entre 0,90 m et 1,80 m du sol fini (ou 1,30 m maximum pour les logements respectant les normes d'accessibilité PMR).

Le conseil pro : En plaçant votre tableau dans une GTL bien identifiée, vous facilitez non seulement la maintenance, mais aussi l'intervention du consuel lors de la validation de votre installation.

Pour en savoir plus sur l'emplacement idéal, consultez notre page dédiée à la gaine technique du logement (GTL). Pour le détail des hauteurs, voir les règles rappelées par Legrand.

Le tableau électrique réalise la jonction entre le réseau extérieur d'électricité et celui de l'habitation.

C'est un véritable cerveau de commande vers lequel convergent tous les branchements électriques. Concrètement, il rassemble tous les circuits électriques de la maison (lave linge, prises, éclairage, chauffe eau, lave-vaisselle, ...).

Le tableau électrique sert d'équipement de sécurité pour la personne avec un interrupteur différentiel 30ma. Mais également pour le matériel avec les disjoncteurs 2A, 10A, 20A ou 32A etc....

Vous pouvez ajouter à tout cela les diverses commandes modulaires ( parafoudre, sonnette, contacteur heure creuse, télérupteur et bien d'autres ).. Les règles de la norme sur les différentiels 30 mA (types AC, A et F) sont résumées dans le guide Legrand sur les interrupteurs différentiels.

Un vieux tableau électrique peut présenter des risques d'incendie ou d'électrisation.

Voici les 4 points de contrôle essentiels pour diagnostiquer votre installation :

1. La présence d'interrupteurs différentiels 30mA : C'est le critère de sécurité prioritaire. Si votre tableau ne possède que des disjoncteurs (ou pire, des fusibles)sans aucun interrupteur différentiel en tête de rangée, votre installation ne protège pas les personnes contre les fuites de courant.

2. Le type de protection (Fusibles vs Disjoncteurs) : Si votre tableau utilise encore des fusibles (souvent à broches ou en porcelaine), il est considéré comme obsolète. Les disjoncteurs magnéto thermiques sont bien plus fiables car ils se réarment et détectent plus rapidement les surcharges.

3. L'état des connexions et des fils : Ouvrez avec précaution le capot : si vous apercevez des fils isolés en tissu, des traces de brûlures sur les borniers ou un "fouillis" de fils emmêlés, votre tableau est en fin de vie. Une installation aux normes doit être propre et utiliser des peignes de répartition (pontage).

4. Le manque de place : Un tableau "plein" ne permet plus d'ajouter de nouveaux circuits (comme une borne de recharge ou une climatisation). La norme impose une réserve de 20 %. Si votre coffret est saturé, son remplacement par un modèle plus spacieux est nécessaire pour l'évolution de votre logement.

Le conseil pro : En cas de doute, le test du bouton "Test" sur vos interrupteurs différentiels est un bon indicateur. S'il ne déclenche pas la coupure de courant, le module est HS et doit être remplacé immédiatement.

Si un remplacement s'impose, découvrez nos tableaux électriques prêts à poser, déjà montés. Ces règles sont détaillées dans les repères NF C 15-100 publiés par Legrand.

La norme NF C 15-100 fixe le nombre selon la surface : en général un seul jusqu'à 35 m², deux de 35 à 100 m², trois au-delà. Chaque interrupteur différentiel 30 mA protège au maximum 8 circuits.

Oui. La norme demande une réserve d'environ 20 % de modules libres. Elle permet d'ajouter un circuit plus tard sans changer de coffret.
