Tableau électrique monté 3 rangées, 12 disjoncteurs à bornes à vis

Descriptif

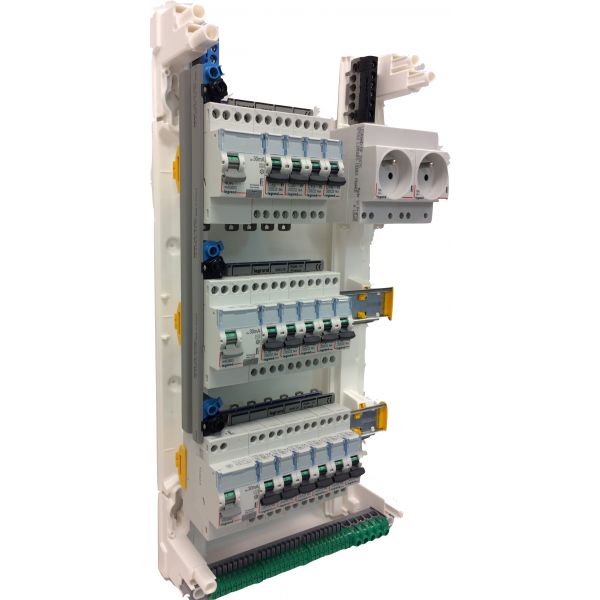

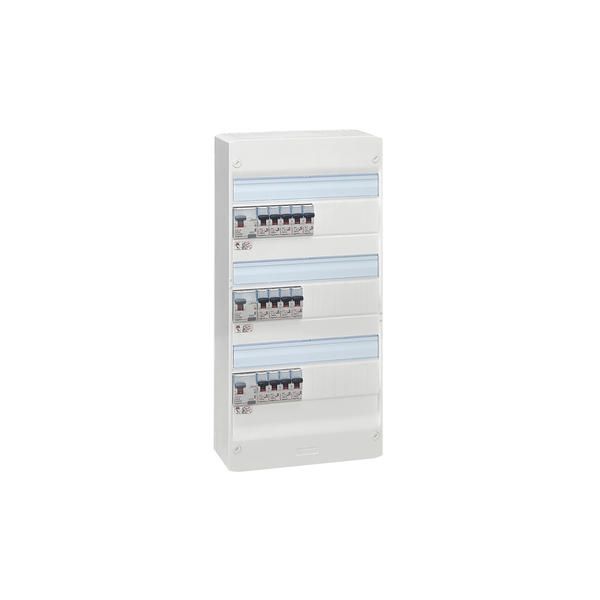

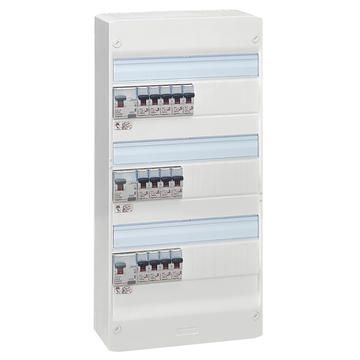

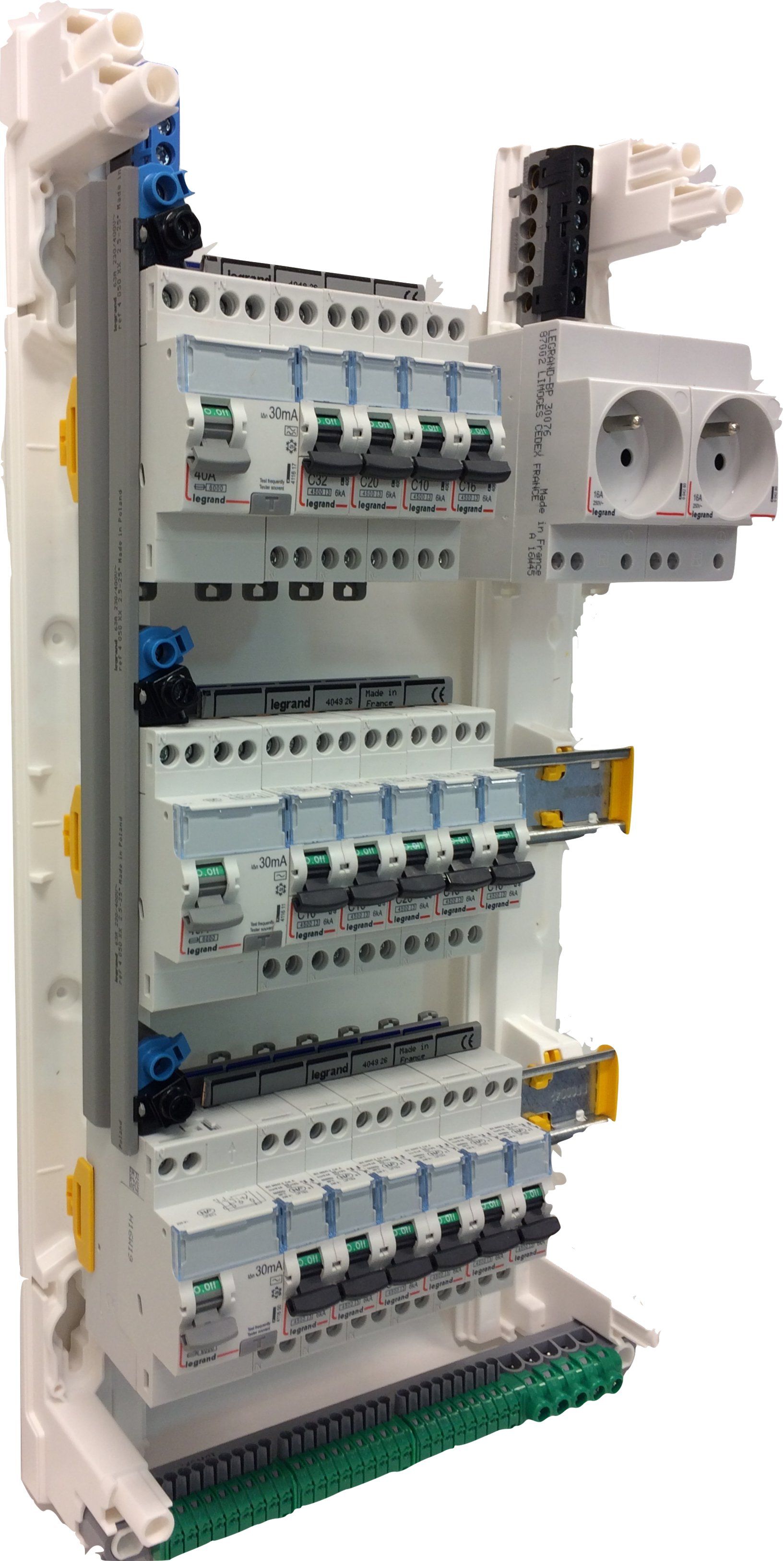

Tableau électrique 3 rangées monté, prêt à poser

Ce tableau électrique Legrand 3 rangées de 13 modules (39 modules au total) est livré monté : les appareils sont installés dans nos locaux par Bâtir Moins Cher, et le montage est offert. Le raccordement reste à faire : fixez le coffret au mur, puis raccordez l'arrivée et les circuits. Retrouvez tous nos tableaux électriques montés.

Composition du tableau

• 1 coffret Drivia 3 rangées 13 modules (réf. 401213)
• 1 interrupteur différentiel 40 A 30 mA type A (réf. 411617)
• 1 interrupteur différentiel 40 A 30 mA type AC (réf. 411611)
• 1 interrupteur différentiel 63 A 30 mA type AC (réf. 411650)
• 1 disjoncteur DNX³ 2 A : VMC ou circuit de commande
• 3 disjoncteurs DNX³ 10 A : circuits d'éclairage
• 3 disjoncteurs DNX³ 16 A : prises de courant en 1,5 mm²
• 4 disjoncteurs DNX³ 20 A : prises en 2,5 mm² ou circuits spécialisés (lave-linge, lave-vaisselle, four)
• 1 disjoncteur DNX³ 32 A : plaque de cuisson
• Les peignes d'alimentation HX³, le peigne vertical 3 rangées et les accessoires de protection
• 1 obturateur 5 modules pour fermer les emplacements libres

Les appareils occupent 18 des 39 modules : il reste 21 places pour ajouter des circuits.

Pour quel usage ?

Avec 3 interrupteurs différentiels 30 mA, dont un de type A pour la plaque de cuisson et le lave-linge, et 12 circuits (VMC, éclairage, prises, circuits spécialisés et cuisson), ce tableau correspond, selon la norme NF C 15-100, à l'équipement d'un logement de 35 à 100 m² : appartement T2 à T4 ou maison de taille moyenne. Il reste 21 modules libres pour ajouter des circuits si besoin.

Disjoncteurs à bornes à vis, montage offert

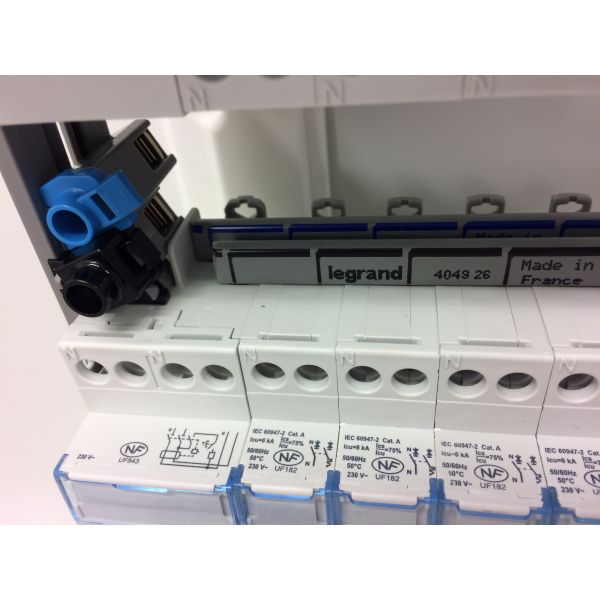

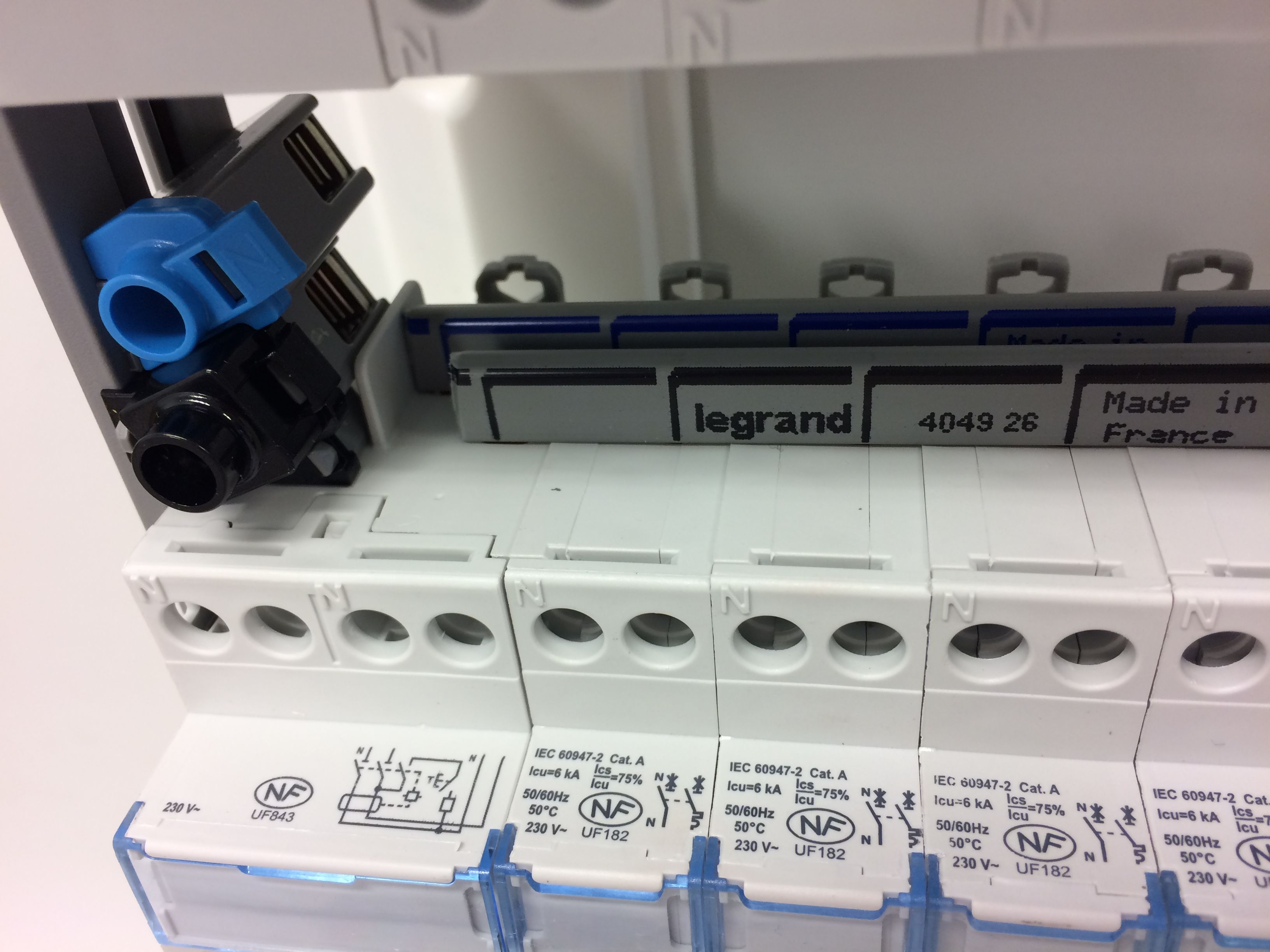

Les disjoncteurs DNX³ phase + neutre, courbe C, 4 500 A, se raccordent par bornes à vis. Le tableau existe aussi en version bornes automatiques, en tableau 2 rangées et en tableau 4 rangées. Pour une autre composition, contactez-nous par mail (contact@batirmoinscher.com) ou par téléphone au 05 63 47 90 46 : nous vous ferons un devis.

Pour quel logement ?

Pour le tableau électrique d’une maison ou d’un appartement, en construction neuve comme en rénovation. Vérifiez toujours la section du câble du circuit protégé.

Caractéristiques

Tableau monté 3 rangées BMC-TAB-3R

• Coffret : Legrand Drivia 401213, 3 rangées de 13 modules (39 modules), IP30 – IK05
• Dimensions : H 500 × L 250 × P 103,5 mm
• Interrupteurs différentiels : 1 × 40 A type A 30 mA, bornes vis (réf. 411617) ; 1 × 40 A type AC 30 mA, bornes vis (réf. 411611) ; 1 × 63 A type AC 30 mA, bornes vis/auto (réf. 411650)
• Disjoncteurs : 12 DNX³ phase + neutre courbe C 4 500 A (1 × 2 A, 3 × 10 A, 3 × 16 A, 4 × 20 A, 1 × 32 A)
• Alimentation : peignes HX³ 13 modules + peigne vertical 3 rangées + protections
• Obturateur : 5 modules (réf. 001660)
• Modules occupés : 18 sur 39 (21 libres)
• Raccordement : bornes à vis
• Tension : 230 V monophasé
• Porte : en option, porte Drivia 401333
• Montage : réalisé par Bâtir Moins Cher, offert

Questions fréquentes

Que reste-t-il à faire à la réception du tableau ?

Il est livré monté. Le coffret, les 3 interrupteurs différentiels et les 12 disjoncteurs sont montés et reliés par les peignes d'alimentation horizontaux et vertical. Le raccordement reste à faire : raccordez l'arrivée depuis le disjoncteur de branchement et les départs des circuits.

Ce tableau est-il conforme à la norme NF C 15-100 ?

Les appareils Legrand sont certifiés NF et la composition respecte le nombre d'interrupteurs différentiels 30 mA demandé pour un logement de 35 à 100 m², avec un différentiel de type A pour la cuisson et le lave-linge. La conformité finale dépend aussi de votre installation : nombre de prises par circuit, sections de câble et liaison à la terre.

Peut-on ajouter des disjoncteurs ?

Oui, 21 modules restent libres sur les 3 rangées et les peignes HX³ de 13 modules permettent d'alimenter les nouveaux disjoncteurs.

Quelle différence entre bornes à vis et bornes automatiques ?

Les bornes à vis se serrent au tournevis et acceptent le fil rigide comme le fil souple. Les bornes automatiques reçoivent le fil rigide par simple insertion, sans serrage, pour un raccordement plus rapide. Ce tableau est en version bornes à vis ; il existe aussi en version bornes automatiques.

Peut-on changer la composition ?

Oui. Indiquez-nous vos circuits par mail ou par téléphone et nous préparons un tableau sur mesure, toujours monté gratuitement.

Questions fréquentes

Spécifications techniques

Le conseil de l'expert Bâtir Moins Cher : notez l'usage de chaque circuit sur le porte-étiquette dès la pose, et ajoutez la porte Drivia 401333 si le tableau est installé dans une pièce de passage ou un garage.
