Tableau électrique 2 rangées monté 9 disjoncteurs Legrand bornes auto

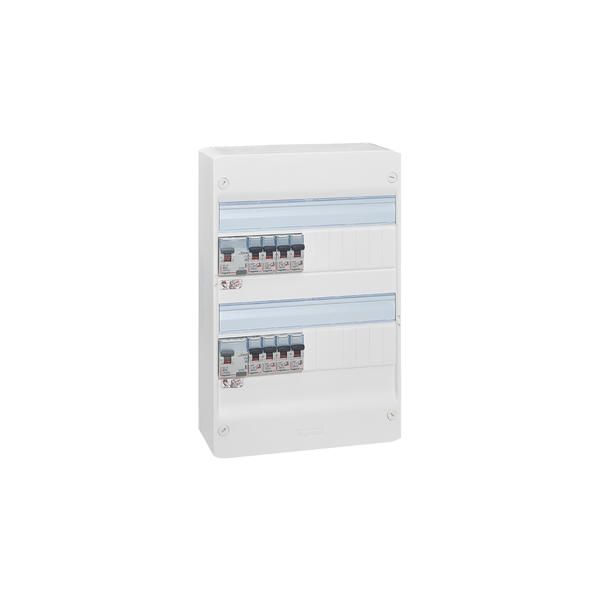

Tableau électrique 2 rangées monté, prêt à poser

Ce tableau électrique Legrand 2 rangées de 13 modules (26 modules au total) est livré monté : les appareils sont installés dans nos locaux par Bâtir Moins Cher, et le montage est offert. Le câblage reste à faire : fixez le coffret au mur, puis raccordez l'arrivée et les circuits. Retrouvez tous nos tableaux électriques montés.

Composition du tableau

• 1 coffret Drivia 2 rangées 13 modules (réf. 401212)
• 1 interrupteur différentiel 40 A 30 mA type A (réf. 411638)
• 1 interrupteur différentiel 63 A 30 mA type AC (réf. 411650)
• 1 disjoncteur DNX³ 2 A : VMC ou circuit de commande
• 2 disjoncteurs DNX³ 10 A : circuits d'éclairage
• 2 disjoncteurs DNX³ 16 A : prises de courant en 1,5 mm²
• 3 disjoncteurs DNX³ 20 A : prises en 2,5 mm² ou circuits spécialisés (lave-linge, lave-vaisselle, four)
• 1 disjoncteur DNX³ 32 A : plaque de cuisson
• Les peignes d'alimentation HX³, le peigne vertical 2 rangées et les accessoires de protection
• 1 obturateur 5 modules pour fermer les emplacements libres

Les appareils occupent 13 des 26 modules : il reste 13 places pour ajouter des circuits.

Pour quel usage ?

Avec 2 interrupteurs différentiels 30 mA, dont un de type A pour la plaque de cuisson et le lave-linge, et 9 circuits (VMC, éclairage, prises, circuits spécialisés et cuisson), ce tableau correspond, selon la norme NF C 15-100, à l'équipement d'un logement jusqu'à 35 m² : studio, T1, petit appartement ou maison de vacances. Il convient aussi à une extension ou à un tableau divisionnaire. Il reste 13 modules libres pour ajouter des circuits si besoin.

Disjoncteurs à bornes automatiques, montage offert

Les disjoncteurs DNX³ phase + neutre, courbe C, 4 500 A, sont équipés de bornes automatiques : le fil rigide s'insère sans serrage, ce qui accélère le raccordement des circuits. Les interrupteurs différentiels se raccordent par bornes à vis en amont et automatiques en aval. Le tableau existe aussi en version bornes à vis, en tableau 1 rangée et en tableau 3 rangées. Pour une autre composition, contactez-nous par mail (contact@batirmoinscher.com) ou par téléphone au 05 63 47 90 46 : nous vous ferons un devis.

Questions fréquentes

Le tableau est-il livré câblé ?

Non, il est livré monté mais pas câblé. Le coffret, les 2 interrupteurs différentiels et les 9 disjoncteurs sont montés et reliés par les peignes d'alimentation horizontaux et vertical. Le câblage reste à faire : raccordez l'arrivée depuis le disjoncteur de branchement et les départs des circuits.

Ce tableau est-il conforme à la norme NF C 15-100 ?

Les appareils Legrand sont certifiés NF et la composition respecte le nombre d'interrupteurs différentiels 30 mA demandé pour un logement jusqu'à 35 m², avec un différentiel de type A pour la cuisson et le lave-linge. La conformité finale dépend aussi de votre installation : nombre de prises par circuit, sections de câble et liaison à la terre.

Peut-on ajouter des disjoncteurs ?

Oui, 13 modules restent libres sur les 2 rangées et les peignes HX³ de 13 modules permettent d'alimenter les nouveaux disjoncteurs.

Quelle différence entre bornes à vis et bornes automatiques ?

Les bornes à vis se serrent au tournevis et acceptent le fil rigide comme le fil souple. Les bornes automatiques reçoivent le fil rigide par simple insertion, sans serrage, pour un raccordement plus rapide. Ce tableau est en version bornes automatiques ; il existe aussi en version bornes à vis.

Peut-on changer la composition ?

Oui. Indiquez-nous vos circuits par mail ou par téléphone et nous préparons un tableau sur mesure, toujours monté gratuitement.

Caractéristiques techniques

Tableau monté 2 rangées BMC-TAB-2R-AUTO

• Coffret : Legrand Drivia 401212, 2 rangées de 13 modules (26 modules), IP30 – IK05
• Dimensions : H 375 × L 250 × P 103,5 mm
• Interrupteurs différentiels : 1 × 40 A type A 30 mA, bornes vis/auto (réf. 411638) ; 1 × 63 A type AC 30 mA, bornes vis/auto (réf. 411650)
• Disjoncteurs : 9 DNX³ phase + neutre courbe C 4 500 A (1 × 2 A, 2 × 10 A, 2 × 16 A, 3 × 20 A, 1 × 32 A)
• Alimentation : peignes HX³ 13 modules + peigne vertical 2 rangées + protections
• Obturateur : 5 modules (réf. 001660)
• Modules occupés : 13 sur 26 (13 libres)
• Raccordement : disjoncteurs à bornes automatiques, différentiels vis/auto
• Tension : 230 V monophasé
• Porte : en option, porte Drivia 401332
• Montage : réalisé par Bâtir Moins Cher, offert

Spécifications techniques

Le conseil de l'expert Bâtir Moins Cher : notez l'usage de chaque circuit sur le porte-étiquette dès la pose, et ajoutez la porte Drivia 401332 si le tableau est installé dans une pièce de passage ou un garage.
