Tableau électrique monté 1 rangée, 7 disjoncteurs à bornes automatiques

Descriptif

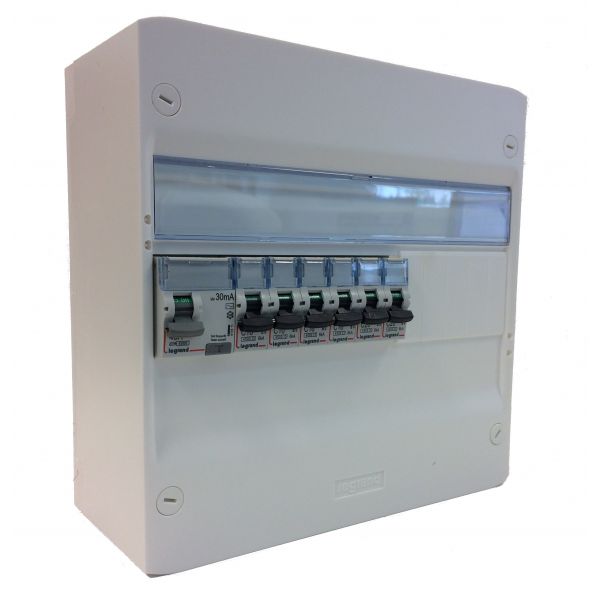

Tableau électrique 1 rangée monté, prêt à poser

Ce tableau électrique Legrand 1 rangée de 13 modules est livré monté : les appareils sont installés dans nos locaux par Bâtir Moins Cher, et le montage est offert. Le câblage reste à faire : fixez le coffret au mur, puis raccordez l'arrivée et les circuits. Retrouvez tous nos tableaux électriques montés.

Composition du tableau

• 1 coffret Drivia 1 rangée 13 modules (réf. 401211)
• 1 interrupteur différentiel 63 A 30 mA type A (réf. 411639)
• 2 disjoncteurs DNX³ 10 A : circuits d'éclairage
• 2 disjoncteurs DNX³ 16 A : prises de courant en 1,5 mm²
• 2 disjoncteurs DNX³ 20 A : prises en 2,5 mm² ou circuits spécialisés (lave-linge, lave-vaisselle, four)
• 1 disjoncteur DNX³ 32 A : plaque de cuisson
• Le peigne d'alimentation HX³ et son accessoire de protection

Les appareils occupent 9 des 13 modules : il reste 4 places pour ajouter des circuits.

Pour quel usage ?

Avec 7 circuits, dont un circuit 32 A pour une plaque de cuisson, protégés par un interrupteur différentiel 63 A 30 mA de type A, ce tableau convient à une extension, un studio de jardin, un garage, un atelier, une dépendance ou un tableau divisionnaire. Pour un logement complet, la norme NF C 15-100 demande au moins deux interrupteurs différentiels 30 mA, dont un de type A : choisissez le tableau 2 rangées ou demandez-nous un devis.

Disjoncteurs à bornes automatiques, montage offert

Les disjoncteurs DNX³ phase + neutre, courbe C, 4 500 A, sont équipés de bornes automatiques : le fil rigide s'insère sans serrage, ce qui accélère le raccordement des circuits. Les interrupteurs différentiels se raccordent par bornes à vis en amont et automatiques en aval. Le tableau existe aussi en version bornes à vis, en version 6 disjoncteurs et en tableau 2 rangées. Pour une autre composition, contactez-nous par mail (contact@batirmoinscher.com) ou par téléphone au 05 63 47 90 46 : nous vous ferons un devis.

Pour quel logement ?

Pour le tableau électrique d’une maison ou d’un appartement, en construction neuve comme en rénovation. Vérifiez toujours la section du câble du circuit protégé.

Caractéristiques

Tableau monté 1 rangée BMC-TAB-1R63AUTO

• Coffret : Legrand Drivia 401211, 1 rangée de 13 modules, IP30 – IK05
• Dimensions : H 250 × L 250 × P 103,5 mm
• Interrupteur différentiel : 1 × 63 A type A 30 mA, bornes vis/auto (réf. 411639)
• Disjoncteurs : 7 DNX³ phase + neutre courbe C 4 500 A (2 × 10 A, 2 × 16 A, 2 × 20 A, 1 × 32 A)
• Alimentation : peigne HX³ 13 modules + protection
• Modules occupés : 9 sur 13 (4 libres)
• Raccordement : disjoncteurs à bornes automatiques, différentiels vis/auto
• Tension : 230 V monophasé
• Porte : en option, porte Drivia 401331
• Montage : réalisé par Bâtir Moins Cher, offert

Questions fréquentes

Le tableau est-il livré câblé ?

Non, il est livré monté mais pas câblé. Le coffret, l'interrupteur différentiel et les 7 disjoncteurs sont montés et reliés par le peigne d'alimentation. Le câblage reste à faire : raccordez l'arrivée depuis le disjoncteur de branchement et les départs des circuits.

Ce tableau est-il conforme à la norme NF C 15-100 ?

Les appareils Legrand sont certifiés NF. Tel quel, il convient à une extension, un garage ou un tableau divisionnaire ; pour un logement complet, la norme demande au moins deux interrupteurs différentiels 30 mA dont un de type A.

Peut-on ajouter des disjoncteurs ?

Oui, 4 modules restent libres sur la rangée et le peigne HX³ de 13 modules permet d'alimenter les nouveaux disjoncteurs.

Quelle différence entre bornes à vis et bornes automatiques ?

Les bornes à vis se serrent au tournevis et acceptent le fil rigide comme le fil souple. Les bornes automatiques reçoivent le fil rigide par simple insertion, sans serrage, pour un raccordement plus rapide. Ce tableau est en version bornes automatiques ; il existe aussi en version bornes à vis.

Peut-on changer la composition ?

Oui. Indiquez-nous vos circuits par mail ou par téléphone et nous préparons un tableau sur mesure, toujours monté gratuitement.

Spécifications techniques

Le conseil de l'expert Bâtir Moins Cher : notez l'usage de chaque circuit sur le porte-étiquette dès la pose, et ajoutez la porte Drivia 401331 si le tableau est installé dans une pièce de passage ou un garage.
