Le repérage de l'installation électrique

Mis à jour le 23 octobre 2026 · Contenu vérifié selon la norme NF C 15-100

ECL, PC, VV, LL, ECS… Sur un chantier électrique, chaque gaine porte une petite étiquette avec ces abréviations. Ce repérage évite de se retrouver devant le tableau avec vingt gaines identiques sans savoir laquelle va où. Il est aussi indispensable une fois la maison terminée : un tableau bien repéré permet de couper le bon circuit en quelques secondes. Ce guide donne le « jargon » des électriciens, des exemples d'étiquettes et la méthode pour repérer gaines et tableau.

En bref : ce qu'il faut retenir

• Le repérage se fait au fur et à mesure du chantier, avec du ruban adhésif clair et un marqueur fin.
• Une étiquette combine le type de circuit (ECL, PC, VR…), la pièce (CH1, SDB, CSN…) et éventuellement le niveau (RDC, R+1).
• Exemple : « ECL DSG CH1 » = éclairage du dressing de la chambre 1.
• Le tableau électrique doit être repéré disjoncteur par disjoncteur : c'est demandé par la norme NF C 15-100 et vérifié par le Consuel.

Les chiffres clés

Un circuit mal repéré, c'est le risque de travailler sur un câble encore sous tension. Voici ce que montrent les contrôles et les statistiques d'accidents.

Pourquoi repérer son installation ?

Le repérage pendant le chantier

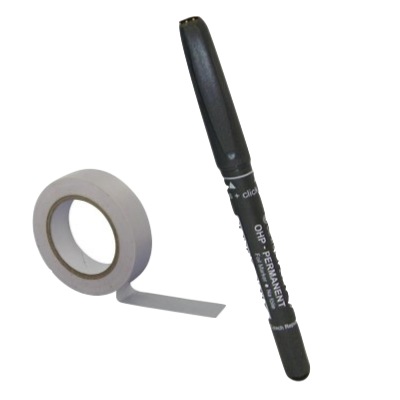

Il ne demande aucun matériel professionnel : un rouleau de ruban adhésif d'électricien clair et un marqueur fin suffisent. On enroule le ruban autour de la gaine, à chaque extrémité :

1. Côté tableau : chaque gaine qui arrive est repérée avant d'être coupée à longueur.
2. Dans les boîtes de dérivation : les gaines qui en partent sont repérées vers leur destination.
3. Côté appareillage : utile dans les boîtes qui regroupent plusieurs interrupteurs ou prises spécialisées.

Pensez à repérer en priorité les lignes en 2,5 mm² et plus (prises spécialisées, chauffe-eau, chauffage) pour ne pas les confondre avec un circuit de prises standard.

Les abréviations des circuits

Les abréviations des pièces

Ces abréviations sont des habitudes de métier, pas des codes imposés : l'essentiel est que tout le monde (vous, votre électricien, le Consuel) les comprenne. Gardez la même logique dans toute la maison et notez-les sur le plan électrique.

Lire une étiquette de repérage

Pour les commandes, voir va-et-vient ou poussoir et le câblage du télérupteur.

Repérer le tableau électrique

Une fois le chantier terminé, chaque disjoncteur et chaque interrupteur différentiel doit être identifié. Les tableaux sont généralement livrés avec des étiquettes à pictogrammes, et les fabricants proposent des logiciels pour les imprimer :

Ajoutez à côté du pictogramme la pièce ou l'appareil alimenté. Le tableau de communication se repère aussi : chaque module RJ45 est nommé selon la pièce desservie, et les prises RJ45 peuvent porter un symbole (téléphone, internet, TV). Voir le tableau de communication et le réseau RJ45. Les prises spécialisées peuvent recevoir une étiquette (« lave-linge », « congélateur ») pour que l'occupant sache où brancher chaque appareil.

Schéma : un tableau bien repéré

Les erreurs à éviter

• Repérer à la fin du chantier : une fois les gaines coupées, retrouver leur destination demande de tout tester.
• Utiliser un ruban foncé ou un marqueur épais : l'étiquette devient illisible.
• Inventer des abréviations différentes d'une pièce à l'autre : restez cohérent.
• Laisser des disjoncteurs sans étiquette : en cas de panne, on coupe tout le logement.
• Oublier de mettre à jour les étiquettes après des travaux ou l'ajout d'un circuit.

Avant la visite du Consuel, vérifiez aussi le reste de l'installation avec notre article vérifier l'installation avant le Consuel. Retrouvez nos tableaux et disjoncteurs.

Questions fréquentes

Que signifie ECL sur une gaine électrique ?

ECL désigne un circuit d'éclairage. Il est souvent suivi de la pièce (ECL CH1, ECL SJR) et parfois du type de commande (SA, VV, BP).

Que veut dire VV, SA et BP ?

SA signifie simple allumage (un seul interrupteur), VV va-et-vient (deux interrupteurs) et BP bouton poussoir (commande d'un télérupteur, pour trois points ou plus).

Le repérage du tableau électrique est-il obligatoire ?

Oui. La norme NF C 15-100 demande que chaque circuit soit identifié au tableau, et le Consuel le vérifie lors de son contrôle.

Avec quoi repérer les gaines sur un chantier ?

Un rouleau de ruban adhésif d'électricien de couleur claire et un marqueur fin suffisent. On l'enroule autour de la gaine et on y écrit l'abréviation du circuit et de la pièce.

Que signifie ECS sur un tableau électrique ?

ECS signifie eau chaude sanitaire : c'est le circuit du chauffe-eau, généralement protégé par un disjoncteur 20 A associé à un contacteur heures creuses.

Comment retrouver un circuit non repéré ?

Coupez les disjoncteurs un par un et notez ce qui s'éteint, à l'aide d'une lampe ou d'un testeur branché sur les prises. Étiquetez immédiatement chaque disjoncteur identifié.
