Comment réaliser le câblage d'un télérupteur ?
Mis à jour le 23 octobre 2026 · Contenu vérifié selon la norme NF C 15-100
Le télérupteur est la solution la plus simple pour commander un éclairage depuis trois endroits ou plus : couloir, grande pièce, cage d'escalier. Installé au tableau électrique, il bascule l'éclairage à chaque appui sur un bouton poussoir. Ce guide détaille son fonctionnement, le schéma de câblage standard en 4 fils borne par borne, la pose pas à pas, les variantes et les pannes les plus courantes.
Sommaire
- En bref : ce qu'il faut retenir
- Les chiffres clés
- À quoi sert un télérupteur ?
- Comment fonctionne un télérupteur ?
- Le matériel nécessaire
- Le schéma de câblage 4 fils
- Câbler un télérupteur en 6 étapes
- Silencieux, temporisé, radio : les variantes
- Pannes courantes et solutions
- Les erreurs à éviter
- Questions fréquentes
En bref : ce qu'il faut retenir
- Un télérupteur se pose au tableau électrique (1 module) et se commande par des boutons poussoirs, en nombre quasi illimité.
- Le câblage standard est le schéma 4 fils : phase sur la borne 1, retour des poussoirs sur A1, neutre sur A2, retour lampe sur la borne 2.
- Le circuit est un circuit d'éclairage : fil 1,5 mm² et disjoncteur 10 ou 16 A.
- Au-delà de deux points de commande, il remplace avantageusement le va-et-vient et le permutateur.
Les chiffres clés
Un télérupteur sert surtout à commander un même éclairage depuis plusieurs endroits. Voici les données qui comptent pour le dimensionner et pour estimer ce que consomme l'éclairage.
Illimité
C'est le nombre de poussoirs sans voyant que l'on peut raccorder à un télérupteur, selon Legrand.
Source : Legrand, Combien de bouton poussoir sur un télérupteur ?
8 points
lumineux au maximum par circuit d'éclairage, protégé par un disjoncteur 16 A maximum.
105 kWh/an
pour 31 points lumineux utilisés 200 h par an, soit environ 21 €. En sources de classe A, la consommation tombe à 25 kWh.
À quoi sert un télérupteur ?
Le télérupteur permet d'allumer et d'éteindre un même éclairage depuis plusieurs points de commande. On le retrouve dans les couloirs, les grandes pièces avec plusieurs entrées, les escaliers ou les garages. Selon le nombre de points de commande, voici la solution la plus adaptée :
| Points de commande | Solution conseillée | Câblage |
|---|---|---|
| 1 | Simple allumage (interrupteur) | 2 fils + terre jusqu'à l'interrupteur |
| 2 | Va-et-vient | 2 interrupteurs reliés par 2 navettes |
| 3 | Va-et-vient + permutateur, ou télérupteur | Le permutateur demande 4 navettes |
| 4 et plus | Télérupteur | Poussoirs en parallèle, 2 fils par poussoir |
Pour le détail des solutions à 1, 2 ou 3 points, voir notre article va-et-vient ou poussoir : quel interrupteur installer et le schéma de câblage du permutateur.
Comment fonctionne un télérupteur ?
Le télérupteur est un relais bistable : il contient une petite bobine qui, à chaque impulsion électrique, fait basculer un contact. Une impulsion : le contact se ferme et la lampe s'allume. Impulsion suivante : il s'ouvre et la lampe s'éteint.
Les boutons poussoirs ne font qu'envoyer cette impulsion : ils ne laissent passer le courant que pendant l'appui. Ils sont tous câblés en parallèle, ce qui permet d'en ajouter autant que nécessaire avec seulement deux fils par poussoir. Un petit « clic » se fait entendre au tableau à chaque basculement, sauf sur les modèles silencieux.
| Élément | Rôle |
|---|---|
| Bobine (bornes A1 et A2) | Reçoit l'impulsion envoyée par les poussoirs et fait basculer le contact |
| Contact de puissance (bornes 1 et 2) | Laisse passer ou coupe le courant vers la lampe |
| Boutons poussoirs | Envoient une impulsion à chaque appui, aucun n'est « maître » |
Télérupteurs : les meilleures ventes
Télérupteur standard Legrand 16A - 412408
13,90 €
Télérupteur Gewiss - GWD6644
30,10 €
Télérupteur silencieux Legrand - 412400
29,90 €
Télérupteur 16A 250V 1NO - TLR16 - SOLERA
12,50 €
Télérupteur standard Schneider Resi9 - R9PCL116
28,66 €
Télérupteur radio 10A Power avec antenne extérieure
101,90 €
Le matériel nécessaire
- Un télérupteur modulaire unipolaire 16 A, qui se clipse sur le rail du tableau (1 module).
- Un disjoncteur de 10 ou 16 A, comme pour tout circuit d'éclairage.
- Des boutons poussoirs, simples ou lumineux, dans la gamme d'appareillage de votre choix.
- Du fil rigide H07V-U 1,5 mm² : rouge pour la phase, bleu pour le neutre, vert/jaune pour la terre, et deux autres couleurs pour le retour des poussoirs et le retour lampe (voir quelle couleur et quelle section de fil électrique).
- Des gaines ICTA Ø 16 ou Ø 20 et des boîtes d'encastrement.

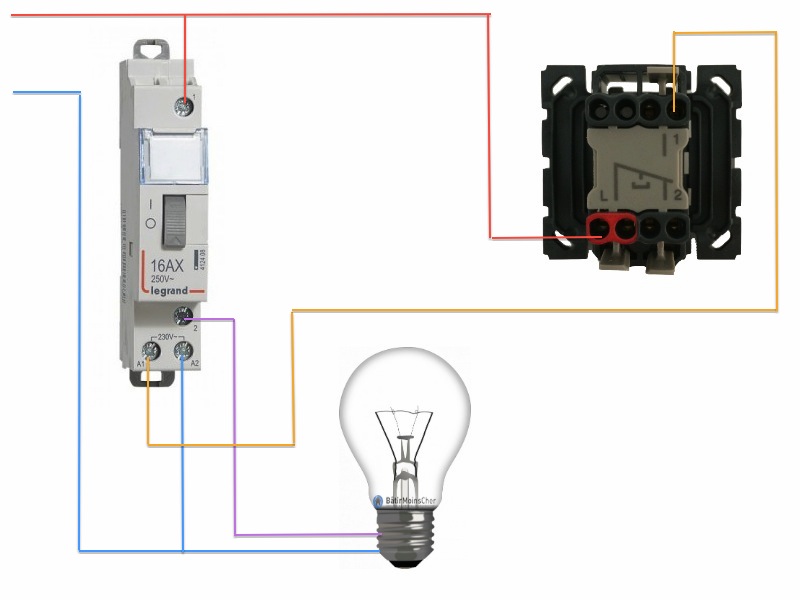

Le schéma de câblage 4 fils
