Descriptif
Un disjoncteur 20 A pour un circuit de prises en 2,5 mm² ou un circuit spécialisé (lave-linge, four, chauffe-eau)
Ce disjoncteur protège un circuit contre les surcharges et les courts-circuits. Pour un calibre de 20 A, la NF C 15-100 demande au moins 2,5 mm² de cuivre. Notre article quels disjoncteurs installer dans mon tableau aide à choisir le calibre de chaque circuit.
Courbe C et pouvoir de coupure 3 kA
La courbe C convient aux circuits domestiques : éclairage, prises et appareils ménagers. Pour les moteurs à fort appel de courant, lisez disjoncteur courbe C ou courbe D. Le pouvoir de coupure de 3 kA (Icn) est le minimum demandé pour les disjoncteurs divisionnaires d’un logement.
Raccordement sans vis

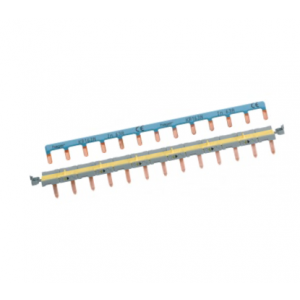

Les bornes QuickConnect se raccordent en enfonçant le fil dénudé, sans outil. L’alimentation se fait par barre de pontage SanVis, en aval d’un interrupteur différentiel 40 A SanVis. Pour comparer les deux systèmes, voir disjoncteur à bornes automatiques ou à vis. Toute la gamme est dans les disjoncteurs Hager.
Pour quel logement ?
Pour le tableau électrique d’une maison ou d’un appartement, en construction neuve comme en rénovation : un disjoncteur 20 A protège typiquement un circuit de prises (câble 2,5 mm²) ou un appareil dédié comme le lave-linge, le lave-vaisselle ou le four. Vérifiez toujours la section du câble du circuit protégé.
Caractéristiques

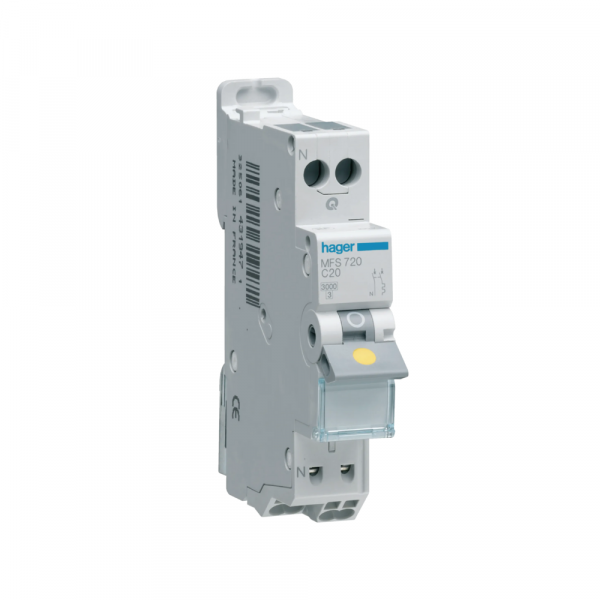

Disjoncteur 1P+N 20 A courbe C 3 kA à bornes automatiques (réf. MFS720)
- Courant nominal (In) : 20 A
- Type de pôles : 1P+N
- Courbe : C
- Nombre de modules : 1
- Pouvoir de coupure (Icn) : 3 kA
- Raccordement : Bornes automatiques (QuickConnect)
- Tension d’emploi : 230 à 240 V
- Section raccordable : 1,5 à 4,0 mm²
- Indice de protection : IP20
- Température de service : -25 à 70 °C
- Dimensions (L × H × P) : 17,5 × 86 × 70 mm
- EAN : 3250614319471
- Garantie constructeur : 2 ans
- Référence : MFS720
Fiche constructeur Hager (PDF)
Questions fréquentes
Comment se raccorde-t-il ?
Raccordement : bornes automatiques (QuickConnect).
Quelle courbe de déclenchement ?
Spécifications techniques
Marque
HAGER
Code EAN (GTIN)
3250614319471
Garantie
2 ans
Abonnement
Monophasé
Nombre de Modules
1
Intensité
20A
Courbe de déclenchement
Courbe C
Type de Connexion
Auto
Compteur MID
Non
