Comprendre le plan électrique d'une maison

Mis à jour le 23 octobre 2026 · Contenu vérifié selon la norme NF C 15-100

Avant de tirer le moindre câble, il faut un plan électrique : il indique pour chaque pièce l'emplacement des prises, des points lumineux, des interrupteurs et des circuits spécialisés. Que vous le receviez d'un électricien ou que vous le dessiniez vous-même, savoir le lire évite bien des regrets une fois les murs fermés. Ce guide explique les symboles, les abréviations, le minimum imposé par la norme NF C 15-100 dans chaque pièce et les points à vérifier.

En bref : ce qu'il faut retenir

• Chaque équipement a son symbole normalisé : prise, interrupteur simple, va-et-vient, poussoir, point lumineux, prise spécialisée…
• La norme NF C 15-100 fixe un minimum par pièce : par exemple 6 prises en cuisine dont 4 au-dessus du plan de travail, 3 prises dans une chambre.
• Ce minimum est souvent insuffisant : pensez à vos usages (télévision, bureau, électroménager, recharge).
• Vérifiez surtout les points de commande : un simple allumage là où vous voudriez allumer depuis deux endroits se corrige difficilement après coup.

Les chiffres clés

Un plan électrique bien fait évite la plupart des erreurs relevées au contrôle. Les chiffres du Consuel montrent où elles se trouvent.

Pourquoi bien comprendre son plan électrique ?

Les professionnels dessinent les plans en respectant la norme, qui garantit la sécurité et un minimum de confort. Mais c'est vous qui vivrez dans la maison : vous savez où ira le bureau, où se branchera la télévision, de quel côté du lit vous aimeriez un interrupteur. Lire le plan permet de repérer les manques avant le chantier, quand une prise supplémentaire ne coûte presque rien, plutôt qu'après, quand il faut saigner un mur fini.

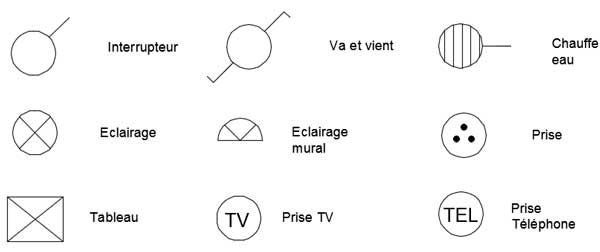

Les symboles d’un plan électrique

Les symboles sont normalisés : un électricien les lit sans légende. Voici les plus courants :

Les interrupteurs se distinguent par leur symbole : simple allumage (une lampe commandée d'un seul endroit), va-et-vient (deux endroits) et bouton poussoir (trois endroits ou plus, avec un télérupteur). Voir va-et-vient ou poussoir : lequel choisir.

Les abréviations à connaître

Sur les plans et dans les tableaux électriques, on retrouve aussi des abréviations. Elles servent au repérage des circuits (voir le repérage de l'installation électrique) :

Le minimum imposé par la norme, pièce par pièce

La NF C 15-100 fixe un équipement minimum pour les logements neufs et les rénovations totales. Ce sont des minimums : rien n'empêche d'en prévoir davantage.

À cela s'ajoutent les circuits spécialisés : au minimum 3 prises spécialisées (lave-linge, lave-vaisselle, four ou congélateur…), un circuit pour la plaque de cuisson, un pour le chauffe-eau électrique et un pour les volets roulants s'il y en a. Pour les prises, voir prise de courant et norme NF C 15-100 ; pour la salle de bain, les volumes de la salle de bain.

Exemple : le plan d’une chambre

Voici comment se lit le plan d'une chambre équipée au-delà du minimum, avec un va-et-vient entre la porte et le lit :

Les points à vérifier sur votre plan

• Les points de commande : allumerez-vous la pièce de plusieurs endroits ? Un interrupteur est-il prévu à chaque porte, et à côté du lit ?
• Les prises de la cuisine : y en a-t-il assez au-dessus du plan de travail pour la cafetière, le robot, le grille-pain, le micro-ondes ?

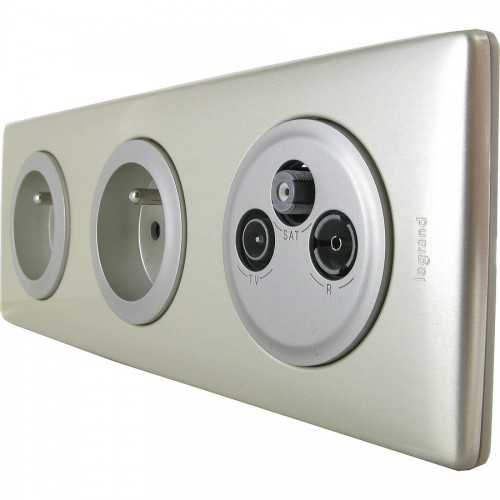

• Le coin télévision : il faut plusieurs prises (TV, box, décodeur, barre de son) plus une prise TV et une prise RJ45 au même endroit.
• Les prises spécialisées : sont-elles bien placées (lave-vaisselle en cuisine, lave-linge au cellier, congélateur au garage) ?
• Les volets roulants : commande à côté de chaque fenêtre, à l'entrée de la pièce, et éventuellement centralisée (voir la centralisation des volets roulants).
• L'extérieur : prise étanche sur la terrasse, éclairage de façade, alimentation du portail ou d'un abri de jardin.
• L'avenir : une prise renforcée ou une attente pour une borne de recharge au garage.

Retrouvez tout notre appareillage électrique et nos équipements de communication et télévision.

Faire son plan soi-même en 5 étapes

1. Dessinez chaque pièce à l'échelle, avec les portes, les fenêtres et les meubles principaux (lit, canapé, plan de travail).
2. Placez les points lumineux, puis les interrupteurs à chaque entrée (à environ 1,10 m du sol, côté ouverture de la porte).
3. Placez les prises selon le minimum de la norme, puis ajoutez celles dont vous aurez besoin.
4. Ajoutez les circuits spécialisés, la communication (RJ45, TV) et les volets roulants.
5. Regroupez en circuits : 8 points lumineux au plus par circuit, 8 prises en 1,5 mm² ou 12 prises en 2,5 mm², puis déduisez la taille du tableau (voir combien de rangées pour votre tableau).

Les erreurs à éviter

• Se limiter au minimum de la norme : c'est un plancher de sécurité, pas un niveau de confort.
• Placer les prises derrière les futurs meubles : pensez à l'emplacement du lit, du canapé, des meubles hauts.
• Oublier les commandes de va-et-vient dans les chambres et les pièces à deux entrées.
• Sous-équiper la cuisine, la pièce où l'on manque le plus souvent de prises.
• Ne pas garder le plan : conservé avec le schéma du tableau, il facilite toute intervention future.

Questions fréquentes

Combien de prises faut-il dans une chambre selon la norme ?

La NF C 15-100 impose au minimum 3 prises de courant et un point lumineux dans une chambre, ainsi qu'une prise RJ45. En pratique, prévoyez-en une de chaque côté du lit et une près du bureau.

Combien de prises dans une cuisine ?

Au minimum 6 prises de courant, dont 4 au-dessus du plan de travail, sans compter les prises spécialisées (lave-vaisselle, four, plaque de cuisson). Une petite cuisine de moins de 4 m² peut se contenter de 3 prises.

Comment reconnaître un va-et-vient sur un plan ?

Le va-et-vient a son propre symbole, différent de celui de l'interrupteur simple : reportez-vous au tableau des symboles ci-dessus. Il indique qu'une même lampe est commandée de deux endroits, et on le retrouve donc toujours par paire sur le plan.

Que signifie SA, VV et BP sur un plan électrique ?

SA signifie simple allumage (une commande), VV va-et-vient (deux commandes) et BP bouton poussoir (trois commandes ou plus, associé à un télérupteur).

Le plan électrique est-il obligatoire ?

Il n'existe pas d'obligation générale de fournir un plan, mais il est indispensable pour réaliser l'installation, et le schéma du tableau est demandé lors du passage du Consuel. Conservez-le avec les documents de la maison.

Faut-il une prise RJ45 dans chaque pièce ?

Dans un logement neuf, la norme demande une prise RJ45 dans chaque pièce principale (séjour et chambres) et deux dans le séjour, reliées au tableau de communication.
