Disjoncteur courbe C ou D : lequel choisir ? Tableau selon l'usage

Mis à jour le 23 octobre 2026 · Contenu vérifié selon la norme NF C 15-100

Sur un tableau électrique, chaque disjoncteur porte une lettre devant son calibre : C16, C20, D20… Cette lettre, c'est la courbe de déclenchement. Elle ne change pas l'intensité que le circuit peut supporter en continu, mais la façon dont le disjoncteur réagit à un pic de courant. Voici comment choisir entre un disjoncteur courbe C et un disjoncteur courbe D, avec un tableau par type de circuit.

En bref : courbe C ou courbe D ?

• Courbe C : le standard du logement. Prises, éclairage, électroménager, chauffe-eau, plaque de cuisson, volets roulants.
• Courbe D : pour les appareils qui tirent un fort courant au démarrage. Moteurs (pompe de piscine, de forage, de relevage), compresseurs, transformateurs, machines d'atelier, et pompe à chaleur ou climatisation quand la notice du fabricant le demande.
• Le calibre (16 A, 20 A, 32 A…) dépend toujours de la section du câble, pas de la courbe.

Les chiffres clés

La courbe d'un disjoncteur fixe le courant qui le fait déclencher instantanément. Voici les seuils publiés par Legrand et ce que révèlent les contrôles du Consuel.

À quoi sert la courbe d'un disjoncteur ?

Un disjoncteur protège un circuit de deux façons :

• Contre les surcharges (partie thermique) : si le courant dépasse le calibre pendant un certain temps, une lame bimétallique chauffe, se déforme et ouvre le circuit. Cette protection est la même en courbe C et en courbe D.
• Contre les courts-circuits (partie magnétique) : si le courant grimpe brutalement, une bobine déclenche le disjoncteur quasi instantanément. C'est ce seuil de déclenchement magnétique que fixe la courbe.

Plus le seuil est haut, plus le disjoncteur tolère un pic de courant bref sans couper. C'est tout l'enjeu du choix entre C et D.

Les seuils de déclenchement par courbe

Le seuil s'exprime en multiple du calibre (In). Pour un disjoncteur de 16 A :

Courbe	Déclenchement magnétique	Exemple pour 16 A	Usage type
B	3 à 5 × In	48 à 80 A	Lignes très longues, alimentation par groupe électrogène
C	5 à 10 × In	80 à 160 A	Usage domestique courant
D	10 à 20 × In	160 à 320 A	Moteurs, compresseurs, transformateurs

Il existe aussi des courbes plus spécialisées (Z pour l'électronique sensible, K pour certains moteurs industriels), rarement utiles dans une maison.

Schéma : les seuils pour un disjoncteur 16 A

Chaque barre montre la plage de courant dans laquelle le disjoncteur coupe instantanément en cas de court-circuit. En dessous de la barre, c'est la protection thermique (plus lente) qui agit. L'échelle va de 0 à 320 A.

Le disjoncteur courbe C : le standard de la maison

C'est celui que vous trouverez sur la quasi-totalité des circuits d'un logement. On le reconnaît à la lettre C devant le calibre : C16 signifie courbe C, 16 ampères. Il convient à tous les appareils dont le courant de démarrage reste modéré : prises, éclairage, four, lave-linge, lave-vaisselle, chauffe-eau, radiateurs, plaque de cuisson.

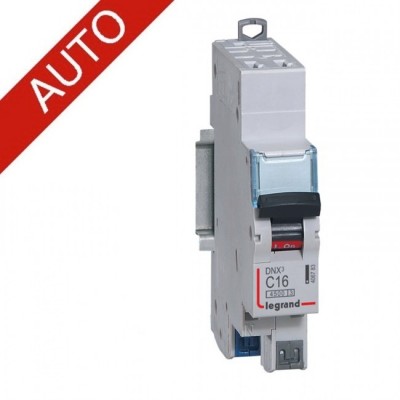

Exemple : le disjoncteur Legrand DNX3 16 A en courbe C, courant sur les circuits prises et éclairage.

Le disjoncteur courbe D : pour les forts courants de démarrage

Un moteur électrique peut appeler 6 à 10 fois son courant nominal pendant les premières fractions de seconde. Sur un disjoncteur courbe C, ce pic peut suffire à atteindre le seuil magnétique et faire disjoncter le circuit à chaque démarrage, alors qu'il n'y a aucun défaut.

Le disjoncteur courbe D laisse passer ce pic, tout en coupant normalement en cas de surcharge prolongée ou de vrai court-circuit. On l'utilise pour :

• les pompes (piscine, forage, relevage, surpresseur) ;
• les compresseurs et machines d'atelier (scie, poste à souder, bétonnière) ;
• les transformateurs de forte puissance ;
• les pompes à chaleur et climatisations, uniquement si la notice du fabricant l'indique : c'est elle qui fait foi, certains modèles à technologie inverter démarrent en douceur et se contentent d'une courbe C.

Exemples : disjoncteur Legrand DNX3 courbe D 16 A, DNX3 courbe D 20 A ou Schneider Resi9 XP courbe D 20 A.

Tableau : quelle courbe pour quel circuit ?

Valeurs usuelles en logement selon la norme NF C 15-100, pour des longueurs de ligne classiques. En cas de doute, la notice de l'appareil ou votre électricien tranchent.

Circuit	Section du câble	Calibre	Courbe
Éclairage	1,5 mm²	16 A	C
Prises 16 A (jusqu'à 8 prises)	1,5 mm²	16 A	C
Prises 16 A (jusqu'à 12 prises)	2,5 mm²	20 A	C
Volets roulants	1,5 mm²	16 A	C
Lave-linge, lave-vaisselle, four	2,5 mm²	20 A	C
Chauffe-eau	2,5 mm²	20 A	C
Plaque de cuisson (monophasé)	6 mm²	32 A	C
Pompe de piscine, forage, relevage	Selon puissance	Selon puissance	D
Compresseur, machine d'atelier	Selon puissance	Selon puissance	D
Pompe à chaleur, climatisation	Selon notice	Selon notice	C ou D selon notice

Pour vérifier la bonne section de câble, consultez notre guide quel câble choisir.

3 cas pratiques

Trois situations que l'on rencontre souvent, et la bonne réponse dans chaque cas :

En cas de doute, la notice de l'appareil fait foi : la plupart des fabricants de pompes, compresseurs et pompes à chaleur y indiquent la courbe et le calibre de protection conseillés.

Les erreurs à éviter

• Remplacer un C par un D parce que « ça saute » : un disjoncteur qui déclenche peut signaler un vrai défaut (appareil en panne, câble abîmé, circuit trop chargé). Passer en courbe D sans en chercher la cause revient à masquer le problème.
• Augmenter le calibre : un C20 sur un câble de 1,5 mm² ne protège plus le câble contre l'échauffement. Le calibre suit la section, jamais l'inverse.
• Oublier la longueur de ligne : la courbe D demande un courant de court-circuit plus élevé pour déclencher. Sur une ligne très longue (abri de jardin, pompe au fond du terrain), il faut vérifier que ce courant sera atteint, parfois en augmentant la section.
• Mélanger les gammes : dans un tableau à peignes, restez sur la même marque et la même gamme (Legrand DNX3, Schneider Resi9, Hager…) pour garantir la compatibilité des raccordements.

Toute intervention dans un tableau électrique se fait courant coupé au disjoncteur de branchement. Si vous n'êtes pas sûr de vous, faites appel à un électricien.

Questions fréquentes

Peut-on mettre un disjoncteur courbe D sur un circuit de prises ?

Ce n'est pas interdit en soi, mais c'est inutile et moins protecteur : la courbe C suffit pour les appareils branchés sur des prises, et elle coupe plus vite en cas de court-circuit.

Un disjoncteur courbe D protège-t-il moins bien contre les surcharges ?

Non. La protection thermique contre les surcharges est identique à calibre égal. Seul le seuil de déclenchement instantané (court-circuit) est plus haut.

Comment savoir si mon disjoncteur est en courbe C ou D ?

La lettre est imprimée en face avant, juste devant le calibre : « C16 », « D20 ». En l'absence de lettre visible, la référence du fabricant permet de le retrouver.

Faut-il un différentiel spécifique avec un disjoncteur courbe D ?

Non, le disjoncteur courbe D se place en aval d'un interrupteur différentiel 30 mA comme les autres. Pour une pompe à chaleur, la notice précise souvent le type de différentiel (A ou F) à prévoir. Voir aussi à quoi sert un interrupteur différentiel et comment calibrer un inter différentiel.

Quelle courbe de disjoncteur pour une pompe à chaleur ?

Celle indiquée dans la notice du fabricant. Beaucoup de pompes à chaleur à technologie inverter démarrent progressivement et se contentent d'une courbe C ; d'autres modèles demandent une courbe D. Le calibre dépend de la puissance de l'appareil et de la section du câble.

Pourquoi mon disjoncteur saute au démarrage de ma pompe ?

Au démarrage, un moteur appelle 6 à 10 fois son courant nominal pendant une fraction de seconde. Ce pic peut atteindre le seuil magnétique d'un disjoncteur courbe C. Si le disjoncteur ne saute jamais en fonctionnement, un modèle en courbe D de même calibre règle généralement le problème.
