Comment se servir d'un multimètre ?
Mis à jour le 23 octobre 2026 · Contenu vérifié et mis à jour
Le multimètre est l'outil de base de toute personne qui touche à l'électricité : vérifier qu'un circuit est coupé, retrouver un fil, contrôler une prise, tester un fusible ou une pile. Il mesure la tension, la résistance, la continuité et l'intensité. Encore faut-il savoir où brancher les cordons et sur quelle position tourner la molette. Ce guide explique chaque mesure pas à pas, avec les réglages et les précautions à prendre.
Sommaire
- En bref : ce qu'il faut retenir
- Les chiffres clés
- Comment se présente un multimètre ?
- Schéma : le multimètre et ses réglages
- Quel réglage pour quelle mesure ?
- Mesurer une tension
- Tester la continuité
- Mesurer une résistance
- Mesurer une intensité
- Bien choisir son multimètre
- Les erreurs à éviter
- Questions fréquentes
En bref : ce qu'il faut retenir
- Fil noir sur COM, fil rouge sur VΩ pour la plupart des mesures.
- Tension : molette sur V~, mesure en parallèle, sous tension.
- Continuité et résistance : toujours hors tension.
- Intensité : fil rouge sur 10A ou mA, mesure en série. Une pince ampèremétrique est plus simple et plus sûre.
- Pour le tableau électrique, choisissez un appareil CAT III au minimum.
Les chiffres clés
Le multimètre sert d'abord à travailler en sécurité. Ces chiffres rappellent pourquoi on vérifie toujours l'absence de tension avant d'intervenir.
50 à 1 000 V
C'est le domaine de la basse tension (BT) en courant alternatif, celui de toute installation domestique. En dessous de 50 V, on parle de très basse tension (TBT).
3 000
passages aux urgences par an en moyenne après une électrisation accidentelle.
Source : Promotelec, baromètre ONSE 2024
34
décès accidentels par électrocution en 2022, un nombre stable entre 30 et 40 par an depuis 2010.
Source : ONSE, chiffres clés
82,6 %
des installations électriques de plus de 15 ans dans les logements comportent au moins une anomalie.
Source : ONSE, chiffres clés
Comment se présente un multimètre ?
| Élément | Rôle |
|---|---|
| Écran | Affiche la valeur mesurée et son unité |
| Molette | Choisit la fonction (V, Ω, A, continuité) et parfois le calibre |
| Borne COM | Commune, reçoit toujours le cordon noir |
| Borne VΩ | Reçoit le cordon rouge pour tension, résistance et continuité |
| Bornes 10A et mA | Reçoivent le cordon rouge pour mesurer une intensité |
| Cordons de mesure | Pointes isolées rouge et noire |
Les multimètres à calibre automatique choisissent eux-mêmes la plage de mesure : il suffit de sélectionner la fonction. Sur un modèle manuel, commencez toujours par le calibre le plus élevé puis descendez.

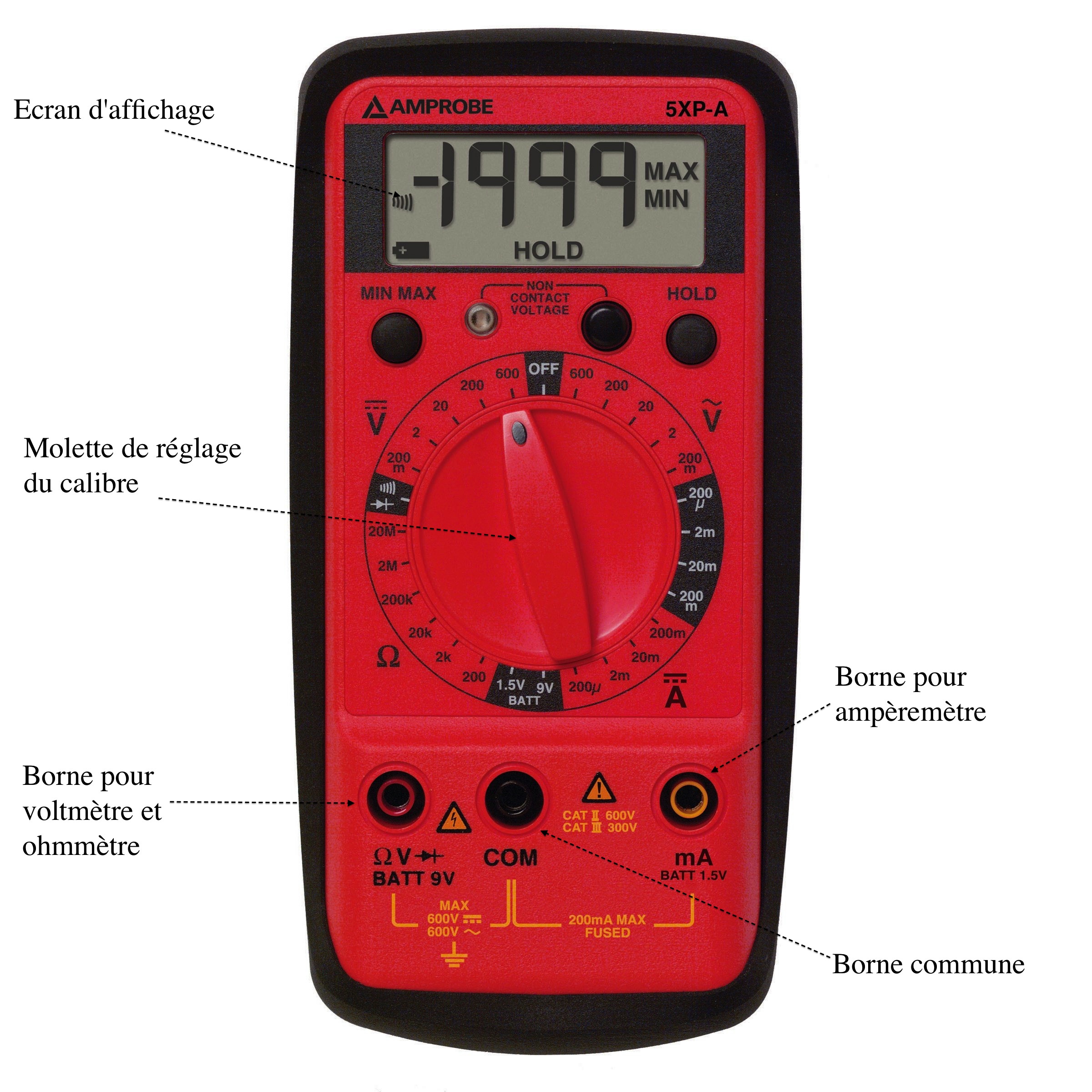

Schéma : le multimètre et ses réglages
Le fil noir reste toujours sur COM. Le fil rouge va sur VΩ pour la tension, la résistance et la continuité, et sur 10A ou mA uniquement pour mesurer une intensité.
Quel réglage pour quelle mesure ?
| Mesure | Position de la molette | Cordon rouge | Branchement | Circuit |
|---|---|---|---|---|
| Tension secteur | V~ | VΩ | En parallèle | Sous tension |
| Tension d'une pile | V⎓ | VΩ | En parallèle | Sous tension |
| Continuité | Symbole sonore | VΩ | Aux deux extrémités | Hors tension |
| Résistance | Ω | VΩ | Aux bornes du composant | Hors tension |
| Intensité | A~ ou A⎓ | 10A ou mA | En série | Sous tension |
Mesurer une tension
- Cordon noir sur COM, cordon rouge sur VΩ.
- Molette sur V~ (tension alternative) pour le secteur, au calibre le plus élevé si l'appareil est manuel.
- Placez les pointes en parallèle : par exemple, une dans chaque alvéole d'une prise.
- Lisez la valeur : environ 230 V entre phase et neutre sur une installation domestique.
Entre phase et terre, vous devez aussi lire environ 230 V ; entre neutre et terre, une valeur proche de 0 V. Ces mesures permettent de repérer la phase ou de détecter un défaut de neutre. Pour reconnaître les conducteurs, voir la couleur des fils électriques.
Vérification d'absence de tension
Avant toute intervention, coupez le disjoncteur et vérifiez l'absence de tension. Les professionnels utilisent pour cela un VAT (vérificateur d'absence de tension), un appareil dédié et plus sûr qu'un multimètre. Contrôlez toujours votre appareil sur une prise sous tension avant et après la vérification.

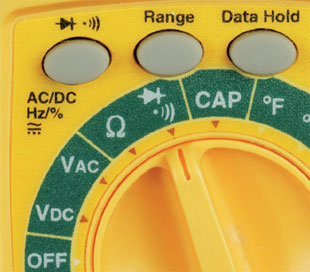

Tester la continuité
Le test de continuité indique si le courant peut circuler d'un point à un autre : l'appareil bipe quand le circuit est fermé. Il se fait toujours hors tension.
- Retrouver les deux extrémités d'un même fil dans une gaine.
- Vérifier un fusible, une ampoule à incandescence, un câble de rallonge.
- Reconstituer les couples phase/neutre d'une ancienne installation avant de la protéger par des disjoncteurs modernes.
- Contrôler un interrupteur ou un va-et-vient (continuité qui change selon la position).
Mesurer une résistance
Molette sur Ω, cordons sur COM et VΩ, composant débranché du circuit. Quelques valeurs utiles :
| Élément mesuré | Résultat attendu |
|---|---|
| Fil ou fusible en bon état | Proche de 0 Ω |
| Fil coupé ou fusible grillé | OL (hors limite), circuit ouvert |
| Résistance de chauffe-eau, radiateur | Quelques dizaines d'ohms selon la puissance |
| Isolant | OL : pas de passage de courant |
La mesure de la résistance de la prise de terre demande un appareil spécifique (telluromètre ou contrôleur d'installation) : un multimètre classique ne suffit pas.
Mesurer une intensité
Pour mesurer l'intensité, le multimètre doit être placé en série : on ouvre le circuit et on fait passer le courant à travers l'appareil. Cordon rouge sur 10A (ou mA pour les faibles valeurs), molette sur A.
Sur une installation domestique, cette méthode est peu pratique et risquée. On préfère une pince ampèremétrique : on enserre un seul conducteur (la phase) et la pince mesure le courant sans rien débrancher. C'est la méthode des électriciens.
Bien choisir son multimètre
| Critère | Conseil |
|---|---|
| Catégorie de sécurité | CAT III 600 V minimum pour le tableau et les circuits fixes ; CAT II suffit pour les prises et appareils |
| Calibre automatique | Plus simple : pas de risque de mauvais calibre |
| Test de continuité sonore | Indispensable pour le dépannage |
| Mesure True RMS | Utile pour les appareils électroniques (variateurs, LED) |
| Cordons | Pointes protégées, gaines en bon état |
Retrouvez nos outils et appareils de mesure.
Les erreurs à éviter
- Mesurer une tension avec le cordon sur la borne 10A : c'est un court-circuit franc, dangereux pour vous et pour l'appareil.
- Tester la continuité sous tension : risque de détruire le multimètre.
- Se fier à un multimètre non vérifié pour confirmer l'absence de tension.
- Utiliser un appareil CAT II sur le tableau électrique.
- Tenir les pointes par la partie métallique : gardez les doigts derrière les gardes.
Questions fréquentes
Comment vérifier une prise avec un multimètre ?
Molette sur V~, cordons sur COM et VΩ, une pointe dans chaque alvéole : vous devez lire environ 230 V. Entre une alvéole et la broche de terre, environ 230 V côté phase et près de 0 V côté neutre.
Comment trouver la phase avec un multimètre ?
Mesurez la tension entre chaque fil et la terre : le fil qui affiche environ 230 V est la phase, celui qui affiche près de 0 V est le neutre.
Que signifie OL sur un multimètre ?
OL (Over Limit) signifie que la valeur dépasse la plage de mesure. En résistance ou continuité, cela indique un circuit ouvert, par exemple un fil coupé.
Peut-on mesurer l'intensité sans couper le circuit ?
Oui, avec une pince ampèremétrique : il suffit d'enserrer un seul conducteur. Un multimètre classique doit, lui, être branché en série.
Quelle catégorie de multimètre pour la maison ?
Un appareil CAT III 600 V convient pour le tableau électrique et les circuits fixes d'une maison.
Pourquoi mon multimètre affiche une tension sur un fil coupé ?
Un fil non raccordé qui longe un fil sous tension peut afficher une tension fantôme par couplage. Un VAT ou un multimètre avec fonction basse impédance (LoZ) évite cette fausse lecture.
