Descriptif
Une commande qui se repère dans l'obscurité

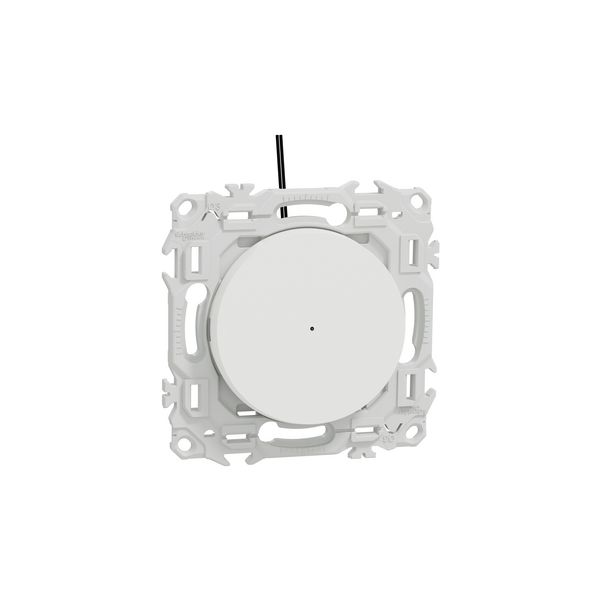

La commande Odace S920263 est un va-et-vient convertible en poussoir, livré avec sa LED verte 0,15 mA : le voyant permet de localiser l'interrupteur dans le noir. C'est la version prête à l'emploi du va-et-vient Odace ; en double, voyez le double va-et-vient lumineux.
Livré avec son support et son enjoliveur blanc craie
Le mécanisme est livré prêt à poser, avec son support de fixation et son enjoliveur blanc craie (RAL 9003, finition mate), ainsi qu'un cache peinture qui le protège pendant les travaux. La plaque est à ajouter : une plaque de finition Odace 1 poste blanc craie, ou une plaque 2, 3 ou 4 postes pour l'associer à d'autres fonctions de la gamme.
Raccordement
Les 3 bornes automatiques acceptent de 1 × 1,5 à 2 × 2,5 mm² en rigide, souple ou multibrins (dénudage 12 mm). Le support se fixe par vis ou par griffes. Pour une signalisation plus visible, il existe la LED forte luminosité 1,5 mA. Notre guide réaliser un interrupteur à voyant explique les montages. Voir tous nos mécanismes Odace.
Pour quel logement ?
Pour toutes les pièces d’une maison ou d’un appartement, en construction neuve comme en rénovation. Pose sur une boîte d’encastrement standard.
Caractéristiques
Va-et-vient ou poussoir lumineux Odace LED verte 10 AX blanc craie (réf. S920263)
- Fonction : Va-et-vient ou poussoir lumineux (convertible)
- Signalisation : LED verte 0,15 mA fournie
- Calibre : 10 AX – 250 V~, 50/60 Hz
- Raccordement : 3 bornes automatiques, 1 × 1,5 à 2 × 2,5 mm² rigide, souple ou multibrins, dénudage 12 mm
- Fixation : Par vis et griffes
- Dimensions : 74 × 74 × 31,2 mm (L × H × P)
- Profondeur d'encastrement : 16,6 mm
- Protection : IP21D – IK04
- Normes : EN 60669-1, NF
- Finition : Blanc craie (RAL 9003), mat
- Livré avec : Support de fixation, enjoliveur, cache peinture
- Référence : S920263
- EAN : 3606487212317
Questions fréquentes
Que contient la boîte ?
Il est livré avec support de fixation, enjoliveur, cache peinture.
Quelle profondeur de boîte faut-il ?
Profondeur nécessaire : 16,6 mm.
Comment se raccorde-t-il ?
Raccordement : 3 bornes automatiques, 1 × 1,5 à 2 × 2,5 mm² rigide, souple ou multibrins, dénudage 12 mm.
Spécifications techniques
Marque
SCHNEIDER
Code EAN (GTIN)
3606487212317
Garantie
2 ans
Gamme Appareillage
Odace
Nombre de Postes
1
Fixation
Vis
Couleur Enjoliveur
Blanc
Mode de Pose
Encastré
