Descriptif
Deux commandes lumineuses dans un seul poste

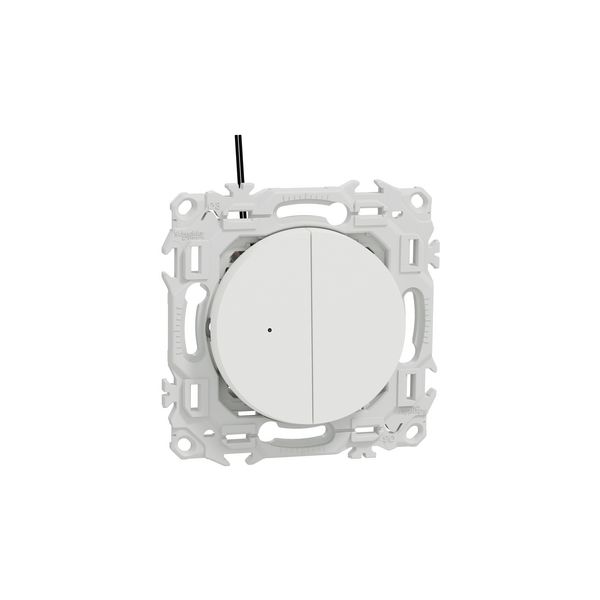

La double commande Odace S920273 réunit deux va-et-vient à bascule indépendants, chacun convertible en poussoir, avec LED verte 0,15 mA fournie pour les repérer dans le noir. Version non lumineuse : le double va-et-vient Odace ; en simple, le va-et-vient lumineux.
Livré avec son support et son enjoliveur blanc craie
Le mécanisme est livré prêt à poser, avec son support de fixation et son enjoliveur blanc craie (RAL 9003, finition mate), ainsi qu'un cache peinture qui le protège pendant les travaux. La plaque est à ajouter : une plaque de finition Odace 1 poste blanc craie, ou une plaque 2, 3 ou 4 postes pour l'associer à d'autres fonctions de la gamme.
Raccordement
Les 6 bornes automatiques (3 par voie) acceptent de 1 × 1,5 à 2 × 2,5 mm² en rigide, souple ou multibrins (dénudage 12 mm). Le support se fixe par vis ou par griffes. Pour comprendre les montages à voyant, lisez réaliser un interrupteur à voyant. Voir tous nos mécanismes Odace.
Pour quel logement ?
Pour toutes les pièces d’une maison ou d’un appartement, en construction neuve comme en rénovation. Pose sur une boîte d’encastrement standard.
Caractéristiques
Double va-et-vient ou poussoir lumineux Odace LED 10 AX blanc craie (réf. S920273)
- Fonction : Double va-et-vient ou poussoir lumineux (convertible)
- Signalisation : LED verte 0,15 mA fournie
- Calibre : 10 AX – 250 V~, 50/60 Hz
- Raccordement : 6 bornes automatiques, 1 × 1,5 à 2 × 2,5 mm² rigide, souple ou multibrins, dénudage 12 mm
- Fixation : Par vis et griffes
- Dimensions : 74 × 74 × 31,2 mm (L × H × P)
- Profondeur d'encastrement : 16,6 mm
- Protection : IP21D – IK04
- Normes : EN 60669-1, NF
- Finition : Blanc craie (RAL 9003), mat
- Livré avec : Support de fixation, enjoliveur, cache peinture
- Référence : S920273
- EAN : 3606487212430
Questions fréquentes
Que contient la boîte ?
Il est livré avec support de fixation, enjoliveur, cache peinture.
Quelle profondeur de boîte faut-il ?
Profondeur nécessaire : 16,6 mm.
Comment se raccorde-t-il ?
Raccordement : 6 bornes automatiques, 1 × 1,5 à 2 × 2,5 mm² rigide, souple ou multibrins, dénudage 12 mm.
Spécifications techniques
Marque
SCHNEIDER
Code EAN (GTIN)
3606487212430
Garantie
2 ans
Gamme Appareillage
Odace
Nombre de Postes
1
Fixation
Vis
Couleur Enjoliveur
Blanc
Mode de Pose
Encastré
