Descriptif
Interrupteur, va-et-vient ou poussoir : une seule commande

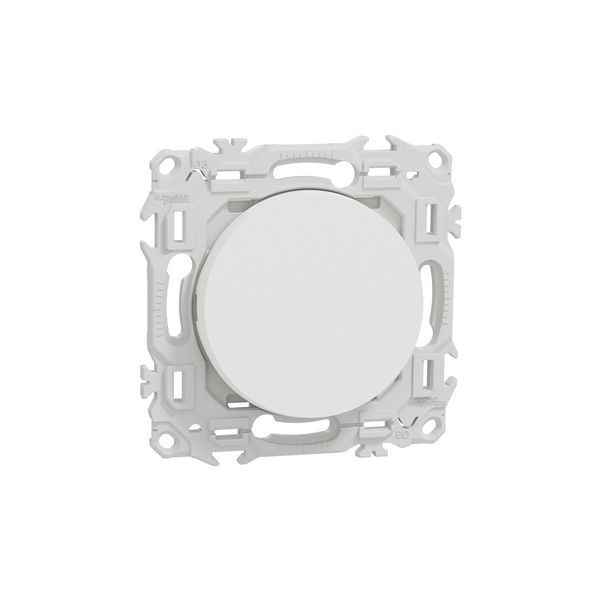

La commande Odace S920204 réunit trois fonctions : interrupteur simple, va-et-vient et bouton-poussoir. Livrée en mode va-et-vient, elle se transforme en poussoir d'un quart de tour, à l'aide d'un tournevis. Elle existe aussi en version à levier et en double va-et-vient ou poussoir.
Livrée avec son support et son cache peinture
Elle est livrée avec son support de fixation intégré, son enjoliveur à bascule blanc craie (RAL 9003, finition mate) et un cache peinture. Il suffit d'y ajouter une plaque de finition Odace 1 poste blanc craie, ou une plaque Odace Métal, Odace Architecte ou Odace Origine. En changeant l'enjoliveur, elle passe à une esthétique à levier ou intégrale.
Une pose rapide, en neuf comme en rénovation
Le support rigide se fixe à vis sur tout type de boîte d'encastrement ; des griffes clipsables à accroche renforcée sont proposées en option pour la rénovation, et l'enjoliveur se démonte facilement pour les poser. Les 3 bornes automatiques acceptent jusqu'à 2 câbles rigides, souples ou multibrins de 1,5 à 2,5 mm² par pôle, avec des poussoirs de déconnexion repérés en rouge pour la phase et en gris pour les navettes. Une LED de signalisation peut être ajoutée en option. Retrouvez tous nos mécanismes Odace.
Pour quel logement ?
Pour toutes les pièces d’une maison ou d’un appartement, en construction neuve comme en rénovation. Pose sur une boîte d’encastrement standard.
Caractéristiques
Va-et-vient ou poussoir Odace 10 AX blanc craie
- Fonction : Interrupteur, va-et-vient ou poussoir (convertible)
- Calibre : 10 AX – 250 V~, 50/60 Hz
- Raccordement : 3 bornes automatiques, 1 × 1,5 à 2 × 2,5 mm² rigide, souple ou multibrins, dénudage 12 mm
- Fixation : À vis, griffes clipsables en option
- Montage : Encastré, affleurant
- Dimensions : 74 × 74 × 31,2 mm (L × H × P)
- Profondeur d'encastrement : 16,6 mm
- Protection : IP21D – IK04
- Finition : Blanc craie (RAL 9003), mat
- Matière : Polycarbonate
- Normes : EN 60669-1, NF
- Livré avec : Support de fixation intégré, enjoliveur à bascule, cache peinture
- Signalisation : LED en option
- Référence : S920204
- EAN : 3606487212256
Questions fréquentes
Que contient la boîte ?
Il est livré avec support de fixation intégré, enjoliveur à bascule, cache peinture.
Quelle profondeur de boîte faut-il ?
Profondeur nécessaire : 16,6 mm.
Comment se raccorde-t-il ?
Raccordement : 3 bornes automatiques, 1 × 1,5 à 2 × 2,5 mm² rigide, souple ou multibrins, dénudage 12 mm.
Spécifications techniques
Marque
SCHNEIDER
Code EAN (GTIN)
3606487212256
Garantie
2 ans
Gamme Appareillage
Odace
Nombre de Postes
1
Fixation
Vis
Couleur Enjoliveur
Blanc
Assemblage
Complet sans plaque
Mode de Pose
Encastré
