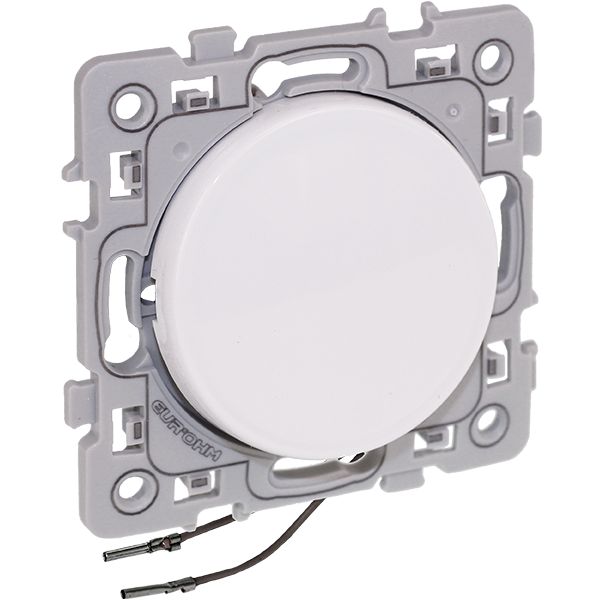

Interrupteur va-et-vient lumineux ou témoin 10 AX blanc Square

Descriptif

Lumineux ou témoin, au choix

Ce va-et-vient Square est livré avec un voyant à LED faible consommation et une borne supplémentaire libre de potentiel : selon le câblage, le voyant s'allume quand la lumière est éteinte (pour repérer l'interrupteur dans le noir) ou quand elle est allumée (par exemple pour signaler un éclairage extérieur). Pour le principe, voir notre article réaliser un interrupteur à voyant. Sans voyant, choisissez le va-et-vient Square.

Pose et finition

Il est livré avec support, enjoliveur, voyant et protection de chantier. Il s'installe dans une boîte d'encastrement (30 mm de profondeur minimum, par exemple la boîte à sceller 1 poste) et s'habille d'une plaque Square 1, 2, 3, 4 ou 2 × 3 postes, comme la plaque 1 poste ou la plaque 2 postes (entraxe 71 mm à l'horizontale comme à la verticale). En saillie, utilisez le cadre saillie 1 poste ou le cadre 2 postes ; dans une ancienne boîte sans vis, ajoutez des griffes Square.

Toute la gamme Square

Le mécanisme est très silencieux et se raccorde par bornes automatiques. Retrouvez tous les mécanismes Square et les accessoires Square, ou lisez notre article schéma électrique d'un va-et-vient.

Pour quel logement ?

Pour toutes les pièces d’une maison ou d’un appartement, en construction neuve comme en rénovation. Pose sur une boîte d’encastrement standard.

Caractéristiques

Interrupteur va-et-vient lumineux ou témoin 10 AX blanc Square (réf. 60203)

• Fonction : Interrupteur va-et-vient avec voyant
• Calibre : 10 AX
• Voyant : LED interchangeable, faible consommation
• Mode : Lumineux ou témoin (borne libre de potentiel)
• Certification : NF (NF EN 60669)
• Connexion : Bornes automatiques
• Dimensions : 75 × 75 × 34 mm
• Indice de protection : IP21
• Montage : Encastré ou en saillie (cadres 60291 / 60281), entraxe 71 mm
• Couleur : Blanc brillant
• Matière : Thermoplastique
• Référence : 60203
