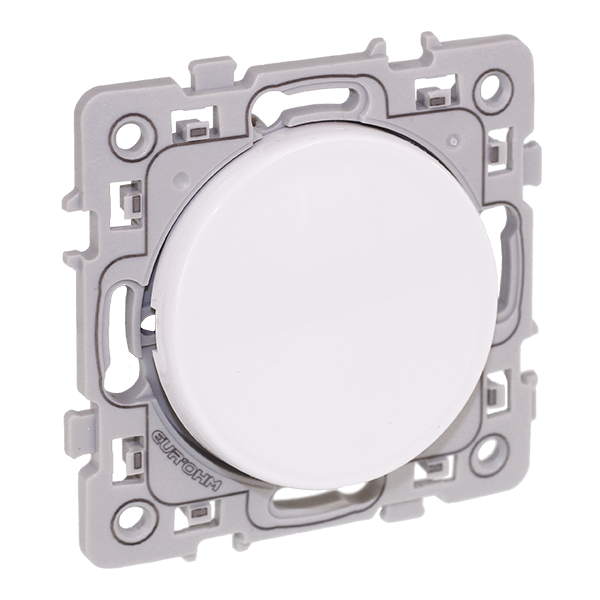

Interrupteur ou va-et-vient Square 10 AX blanc

Descriptif

Un va-et-vient Square prêt à poser

Ce mécanisme Square fonctionne en interrupteur simple ou en va-et-vient, en 10 AX – 250 V~. Il est livré avec son support, son enjoliveur blanc et une protection de chantier : il ne reste qu'à ajouter une plaque d'habillage Square blanc 1 poste, ou une plaque 2, 3, 4 ou 2 × 3 postes. Pour repérer l'interrupteur dans le noir, choisissez la version lumineuse ou témoin.

Silencieux et peu encombrant dans la boîte

Le mécanisme est très silencieux et son faible encombrement laisse un maximum de place au câblage dans la boîte d'encastrement. Les bornes automatiques acceptent 2 conducteurs de 2,5 mm², avec une longueur de dénudage de 11 mm. Plusieurs appareillages se juxtaposent à l'entraxe de 71 mm, en horizontal comme en vertical.

Encastré ou en saillie

L'interrupteur se fixe à vis (entraxe 60 mm, couple de serrage de 0,5 à 0,7 Nm) ou avec des griffes Square en rénovation. Il se pose en encastré, ou en saillie avec le cadre saillie 1 poste (60291) ou le cadre 2 postes (60281). Retrouvez tous nos mécanismes Square.

Pour une pose en maçonnerie, retrouvez toutes nos boîtes d'encastrement à sceller.

Pour quel logement ?

Pour toutes les pièces d’une maison ou d’un appartement, en construction neuve comme en rénovation. Pose sur une boîte d’encastrement standard.

Caractéristiques

Interrupteur ou va-et-vient Square 10 AX blanc

• Fonction : Interrupteur ou va-et-vient
• Calibre : 10 AX – 250 V~
• Connexion : Bornes automatiques, 2 × 2,5 mm², dénudage 11 mm
• Fixation : À vis (entraxe 60 mm) ou griffes réf. 60292
• Pose : Encastrée, ou en saillie avec cadre 60291 / 60281
• Juxtaposition : Entraxe 71 mm horizontal et vertical
• Dimensions : 75 × 75 × 34 mm (L × H × P)
• Profondeur d'encastrement : 20 mm
• Protection : IP21 – IK04
• Matière : Thermoplastique blanc brillant
• Température d'utilisation : -5 °C à +35 °C
• Normes : NF EN 60669-1, conforme directive 2014/35/UE
• Livré avec : Support, enjoliveur et protection de chantier
• Référence : 60201
• EAN : 3663752045667

Questions fréquentes

Spécifications techniques

Le conseil de l'expert Bâtir Moins Cher : Pour câbler deux points de commande, suivez notre schéma électrique d'un interrupteur va-et-vient.
