Schéma électrique d'un interrupteur va et vient

Mis à jour le 23 octobre 2026 · Contenu vérifié selon la norme NF C 15-100

Le va-et-vient est l'interrupteur le plus répandu dans les maisons : il permet d'allumer et d'éteindre la même lampe depuis deux endroits, par exemple à chaque entrée d'un séjour ou à la porte et au lit d'une chambre. Son câblage tient en trois bornes et quatre fils, à condition de bien les identifier. Voici le schéma électrique complet, le matériel, la méthode pas à pas et les pannes les plus fréquentes.

En bref : ce qu'il faut retenir

  • Deux interrupteurs va-et-vient, chacun avec trois bornes : L, 1 et 2.
  • Phase sur la borne L du premier, retour lampe sur la borne L du second.
  • Deux navettes relient les bornes 1 et 2 des deux interrupteurs.
  • Fil H07VU 1,5 mm², circuit protégé par un disjoncteur 10 ou 16 A.
  • Neutre et terre vont directement à la lampe.

Les chiffres clés

Le schéma d'un va-et-vient tient en quelques fils. Voici les repères chiffrés de Legrand pour le câbler sans erreur.

3 contacts

au lieu de 2 : c'est ce qui distingue un interrupteur va-et-vient d'un interrupteur simple.

Source : Legrand, Que choisir entre un interrupteur ou un va-et-vient ?

Bornes 1 et 2

Les deux fils navettes relient les bornes 1 et 2 des deux interrupteurs.

Source : Legrand, Comment câbler un interrupteur va-et-vient ?

4 navettes

arrivent sur le permutateur quand on passe à 3 points de commande (2 va-et-vient + 1 permutateur).

Source : Legrand, Comment installer un va-et-vient avec 3 interrupteurs ?

1,5 mm²

de section minimum pour un circuit d'éclairage, protégé par un disjoncteur 16 A maximum, avec 8 points lumineux au plus.

Source : Legrand, Norme NF C 15-100 : les lumières

Le principe du va-et-vient

Chaque va-et-vient est un inverseur : sa borne commune L est reliée soit à la borne 1, soit à la borne 2, selon la position de la touche. Les deux navettes créent deux chemins possibles entre les interrupteurs. La lampe s'allume quand les deux interrupteurs « choisissent » le même chemin, et s'éteint dès que l'un d'eux bascule. Résultat : chaque interrupteur peut changer l'état de la lampe, quelle que soit la position de l'autre.

Pour savoir s'il vaut mieux un va-et-vient ou des poussoirs, voir va-et-vient ou poussoir : lequel choisir.

Le matériel nécessaire

ÉlémentCaractéristique
2 interrupteurs va-et-vientMécanisme 10 A, avec ses plaques de finition
Fil de phaseH07VU 1,5 mm², rouge (ou autre couleur de phase)
2 fils navettesH07VU 1,5 mm², orange et violet par exemple
Fil de retour lampeH07VU 1,5 mm², noir ou marron
Neutre et terreBleu et vert/jaune, directement au point lumineux
ProtectionDisjoncteur 10 ou 16 A sur le circuit d'éclairage
Boîtes et gainesBoîtes d'encastrement, gaine ICTA de 16 mm

Les couleurs de navettes et de retour lampe ne sont pas imposées par la norme, en dehors du bleu (neutre) et du vert/jaune (terre). Voir la couleur et la section des fils.

Les bornes L, 1 et 2

BorneVa-et-vient 1Va-et-vient 2
L (commun)Phase venant du tableauRetour lampe vers le luminaire
1Navette 1Navette 1
2Navette 2Navette 2

Le repérage des bornes est inscrit au dos du mécanisme. Sur certaines marques, la borne commune est notée par un symbole ou une couleur différente : vérifiez la notice. Dans la plupart des gammes, le même mécanisme sert aussi de simple allumage : on n'utilise alors que la borne L et une des deux autres.

Schéma de câblage d’un va-et-vient

phase (rouge)
depuis le tableau
Va-et-vient 1
L
1
2
navette 1
navette 2
Va-et-vient 2
L
1
2
retour lampe (noir)
Lampe

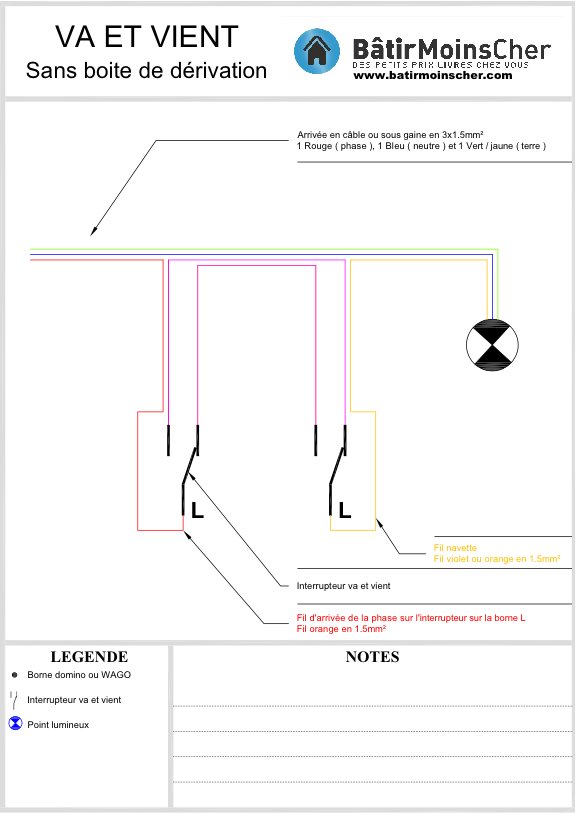

Phase sur la borne L du premier va-et-vient, navettes entre les bornes 1 et 2 des deux interrupteurs, retour lampe sur la borne L du second. Le neutre (bleu) et la terre (vert/jaune) vont directement à la lampe.

Schéma de câblage d'un interrupteur va-et-vient

Câbler un va-et-vient pas à pas

  1. Couper le disjoncteur du circuit d'éclairage et vérifier l'absence de tension.
  2. Tirer les fils dans les gaines : phase jusqu'au va-et-vient 1, deux navettes entre les deux interrupteurs, retour lampe du va-et-vient 2 jusqu'au point lumineux.
  3. Dénuder chaque fil sur environ 10 mm.
  4. Va-et-vient 1 : phase sur L, navettes sur 1 et 2.
  5. Va-et-vient 2 : navettes sur 1 et 2, retour lampe sur L.
  6. Au point lumineux : retour lampe, neutre et terre sur le boîtier DCL.
  7. Fixer les mécanismes par vis, poser les plaques, remettre sous tension et tester.

Pour ajouter un va-et-vient à une installation existante, voir créer un va-et-vient à partir d'un simple allumage.

Tableau de fonctionnement

Va-et-vient 1Va-et-vient 2Lampe
Position 1Position 1Allumée
Position 1Position 2Éteinte
Position 2Position 1Éteinte
Position 2Position 2Allumée

Quelle que soit la situation, basculer un seul des deux interrupteurs inverse l'état de la lampe.

Ça ne marche pas : les pannes courantes

SymptômeCause probable
La lampe ne s'allume jamaisPhase absente, retour lampe non raccordé ou disjoncteur coupé
Elle ne fonctionne que d'un seul interrupteurPhase ou retour lampe branché sur une borne 1 ou 2 au lieu de L
Elle ne s'allume que dans une combinaisonUne navette coupée ou mal serrée
Le disjoncteur saute à l'allumagePhase et neutre en contact, ou neutre câblé sur un interrupteur

Un multimètre en mode continuité permet de contrôler chaque navette hors tension.

Les erreurs à éviter

  • Couper le neutre au lieu de la phase : la lampe reste sous tension même éteinte.
  • Confondre la borne L avec une navette.
  • Utiliser du fil de section inférieure à 1,5 mm² pour un circuit d'éclairage.
  • Vouloir ajouter un troisième va-et-vient : il faut un permutateur (voir le schéma du permutateur) ou un télérupteur.

Retrouvez nos interrupteurs va-et-vient et nos fils H07VU.

Questions fréquentes

Comment brancher un interrupteur va-et-vient ?

Phase sur la borne L du premier interrupteur, deux navettes entre les bornes 1 et 2 des deux interrupteurs, et retour lampe sur la borne L du second.

Quelle couleur pour les fils navettes ?

La norme n'impose pas de couleur, en dehors du bleu pour le neutre et du vert/jaune pour la terre. On utilise souvent l'orange et le violet pour les repérer.

Quelle section de fil pour un va-et-vient ?

1,5 mm², avec un disjoncteur de 10 ou 16 A sur le circuit d'éclairage.

Faut-il le neutre dans la boîte d'un va-et-vient ?

Non pour un va-et-vient classique. Certains interrupteurs lumineux ou connectés en ont besoin : vérifiez la notice.

Un va-et-vient peut-il servir de simple allumage ?

Oui. On raccorde la phase sur L et le retour lampe sur la borne 1 ou 2, la troisième reste libre.

Peut-on mettre trois va-et-vient sur une lampe ?

Non. Pour trois points de commande, on intercale un permutateur entre deux va-et-vient, ou on passe à des poussoirs avec télérupteur.
