Le kit de recharge idéal pour recharger votre voiture électrique en mode 1 et 2
Nos conseils pour le câblage :
Distance moyenne → R2V 3G2.5
Distance longue → 3G4
Choissisez la longueur adapté à votre installation avec nos câbles disponibles à la coupe au mètre.
Besoin de plus de conseil ? Contactez-nous au 0563479046 du lundi au vendredi 9h/12 - 14h-17h.
Retrouvez également notre article pour le schéma de câblage de l'installation de votre prise de recharge Green'Up.

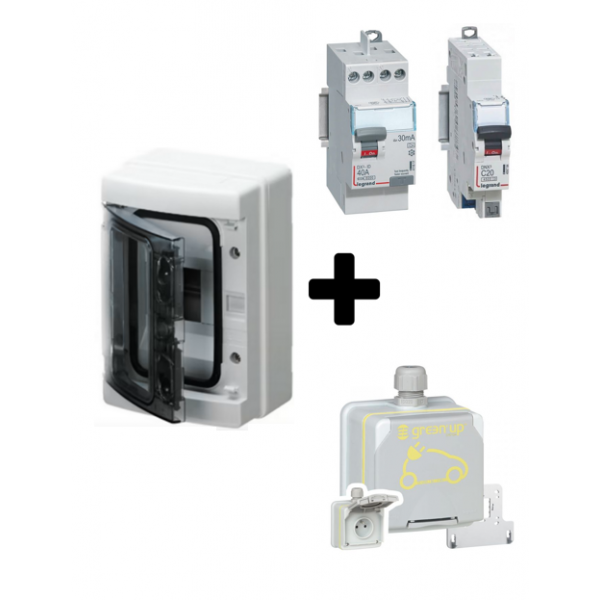

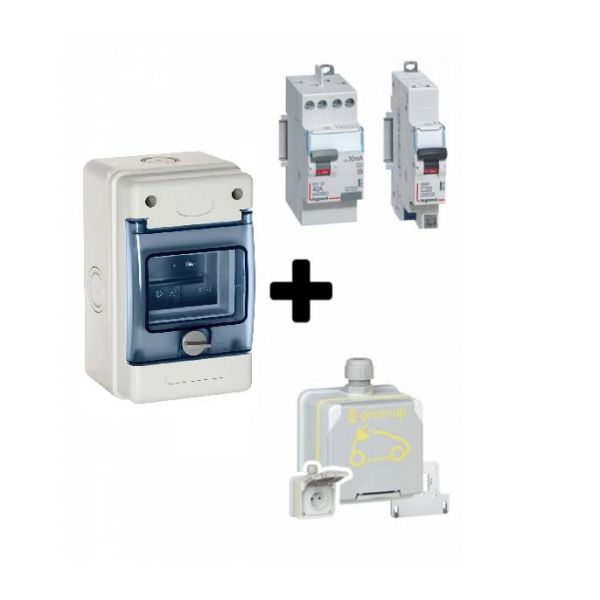

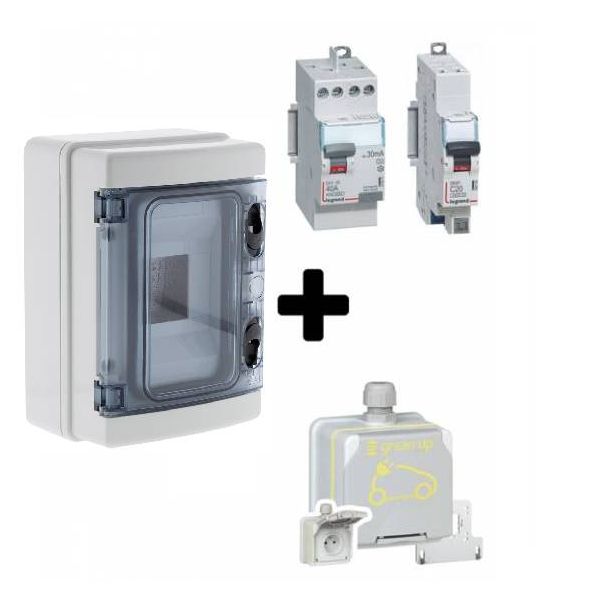

Descriptif de l'ensemble du kit de recharge
- 1 Tableau électrique 4 modules IP65 composé en Legrand - 1 Inter différentiel 40A type A - Départ haut - 1 Disjoncteur Legrand DNX3 - 20A - 1 Prise saillie étanche Green'up Access pour véhicule électrique - Modes 1 ou 2 - IP66 IK08 - 16A 230V LEGRAND
Les disjoncteurs composant ce tableau sont munis de bornes de connexion à visser. Ce tableau électrique est monté et pré-câblé dans nos locaux. Le montage est gratuit.
Caractéristiques de la Prises Green'up™ Access :
Référence : 090471
Prises 16 A VE
Socles de prises renforcées 2P+T à éclips pour fiche 2P+T (Mode 2) Monophasées - raccordement à vis – 230 V Pour recharge de 1 véhicule Certifiées NF, conformes aux normes NF C 61-314 et IEC 60-884-1
IP 66 - IK 08 - fixation en saillie - 16 A - 230 V - 16 A VE
Convient pour une installation dans les lieux de vie type maison individuelle
Livrée complète avec cadre saillie équipé d'un presse-étoupe ISO 20 Dimensions (H x L x P) : 98 x 98 x 70 mm (hors PE)
Quelle est l'avantage de la prise de recharge Green'Up LEGRAND ?
Permettent de recharger en toute sécurité les véhicules électriques et hybrides rechargeables utilisant votre cordon en mode 1 ou 2
Installation du prêt à poser en tout simplicité
Conviennent dans les lieux de vie et lieux de travail
Volet de fermeture (disponible également avec une serrure référence : 077898)
Raccordement à partir du tableau électrique par 1 ligne dédiée 3 x 2,5 mm² minimum L'utilisation d'un parafoudre est recommandée Installation préconisée entre 0,80 et 1,20 m du sol
12 Avis certifié(s) par Trusted Shops
Commande du 25/12/2021
Produit adapté, convenable...
Jean-Louis B.
Commande du 03/11/2021
Très bon produit rien à dire
Christian M.
Commande du 12/10/2021
Je vais l'installer je verrai plus tard merci
Maurice H.
Commande du 03/10/2021
Kit de très bonne qualité, mini tableau déjà prémonté. Si vous devez acheté un kit prenez celui-là.
Fabrice W.
Commande du 17/08/2021
aucune expérience, du fait que les produits n'ont ni été connectés au réseau électrique, ni au véhicule
pierre D.
Commande du 17/07/2021
Le produit répond entièrement à mon besoin. La description correspond à ce que j'ai reçu.
Brice F.
Commande du 10/12/2020
Conforme à la description, pas encore installé, mais c'est du Legrand, donc ne devrait pas poser de problème....
Xavier L.
Commande du 09/12/2020
Conforme à mon attente. Matériels professionnels.
PATRICK P.
Commande du 30/01/2021
Très bon produit rien à dire mais c’est du Legrand c’est du sérieux made in France
Bonjour,
vous pouvez brancher le kit Green Up directement en sortie de disjoncteur, dans la mesure où vous installez les éléments de protection (interrupteur différentiel + disjoncteur) présents dans le kit.
Pour le branchement sur une phase, cela dépend de la capacité de votre abonnement, ainsi que de la sollicitation de la phase sur laquelle vous allez brancher le kit.
Réponse de Stéphane Conseiller Technique - Bâtir Moins Cher
Du tableau au boîtier nous vous conseillons un câble en 2,5mm2 avec un 20A au départ du tableau principal afin de protéger le câble.
Du boîtier à la prise le câblage doit être effectué en 2,5mm2 jusqu’à 50 mètres, au-delà, il vous faudra augmenter la section en fonction de la distance.
Réponse de Johan Conseil - Bâtir Moins Cher
Bonjour,
le câblage doit être effectué en 2,5mm2 jusqu’à 50 mètres, au-delà, il vous faudra augmenter la section en fonction de la distance. Vous pouvez mettre un câble de 6mm2 dans un disjoncteur à vis de 20A, mais pas dans un disjoncteur automatique. Il est parfaitement possible d'ajouter une minuterie dans ce coffret, il suffit de nous contacter afin de prévoir le tableau légèrement plus grand.
Réponse de Stéphane Conseiller Technique - Bâtir Moins Cher
