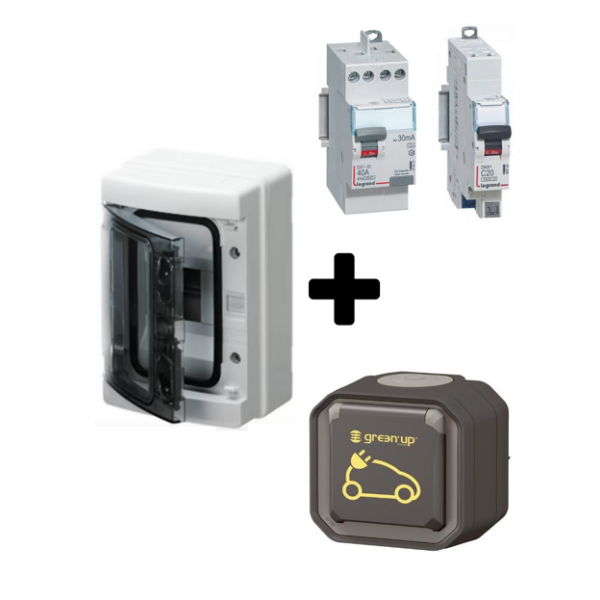

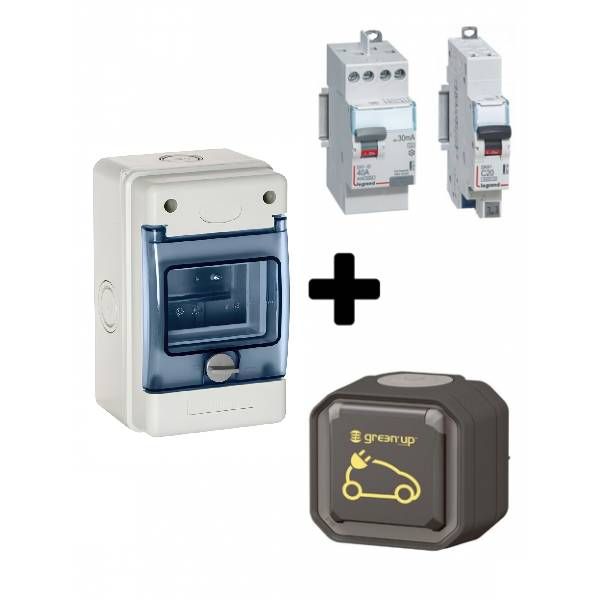

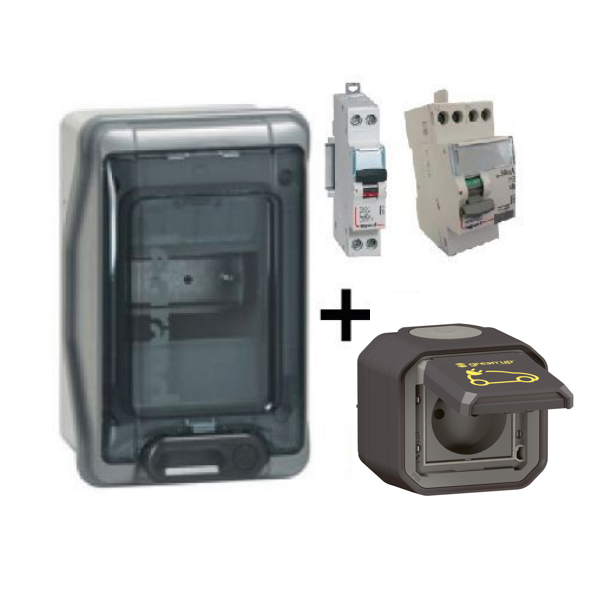

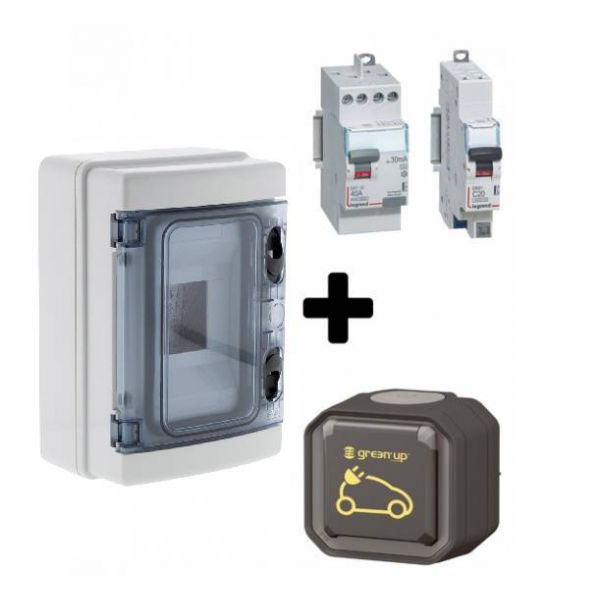

- 1 Tableau électrique 4 modules IP65 - 1 Inter différentiel 40A type A - Départ haut - 1 Disjoncteur Legrand DNX3 - 20A - 1 Prise saillie étanche Green'up Access pour véhicule électrique - Modes 1 ou 2 - IP55 IK08 - 16A 230V LEGRAND
Les disjoncteurs composant ce tableau sont munis de bornes de connexion à visser. Ce tableau électrique est monté et pré-câblé dans nos locaux. Le montage est gratuit.
Caractéristiques de la prise :
Brevet Green’up System : le VE reconnaît l’infrastructure sécurisée Green’up Access et sélectionne la puissance maxi délivable par la prise (réduction du temps de charge)
Caractéristiques générales:
Prises Green'up™ Access - pour recharge de véhicules électriques
Permettent de recharger en toute sécurité les véhicules électriques et hybrides rechargeables utilisant le cordon Mode 2 (ou Mode 1) Conviennent dans les lieux de vie et lieux de travail Raccordement à partir du tableau électrique par 1 ligne dédiée 3 x 2,5 mm² minimum (1 ligne par prise) avec protection par disjoncteurs différentiels dédiés L'utilisation d'un parafoudre est recommandée Installation préconisée entre 0,80 et 1,20 m du sol
Spécifications techniques
Marque
BATIR MOINS CHER
Abonnement
Monophasé
Nombre de Modules
4
Nombre de Rangées
1
Étanche
Oui
Mode de Pose
Saillie
Type de Connexion
Vis
Compteur MID
Non
Ce kit de recharge est idéal pour une charge en mode 2..
Bonjour, vous pouvez utiliser du câble R2V en 3G2.5, si votre longueur ne dépasse pas les 50m.
Réponse de Frédéric Expert conseils - Bâtir Moins Cher
<p>Bonjour, le <strong>kit de recharge BMC-V-P</strong> est composé d'un <strong>interrupteur différentiel 40A</strong>. Associé avec le <strong>disjoncteur 20A</strong>, ils alimentent et protègent la <strong>prise Green'Up</strong>. Vous n'avez donc, pas besoin de rajouter un dispositif de protection supplémentaire.<br>L'alimentation vers le <strong>coffret de recharge</strong> se fait, en amont des protections de votre tableau principal. Si possible, en vous branchant sur les <strong>borniers de répartition phase, neutre et terre</strong>. Celles-ci distribuent la tension aux différentes protections principales de votre tableau électrique de la maison. <br>La section du <strong>câble 3G4</strong>, est un bon choix, nous préconisons du 3G2,5 pour une longueur <50m, au delà il faudra du 3G4.<br>N'hésitez pas à nous contacter, si vous avez besoin de plus d'information.</p>
Réponse de Frédéric Bernard - Bâtir Moins Cher
Bonjour, la section de câble pour l'alimentation de l'interrupteur différentiel du kit recharge Green'Up Access voiture électrique référence BMC-V-P doit être au minimum du 3G2.5 mm² (vous pouvez mettre du 3G4 mm² ou du 3G6 mm²). Au delà de 5 mètres, il faut du 3G6 mm².
Réponse de Frédéric Bernard - Bâtir Moins Cher
Plusieurs cause sont possible. Vérifier bien que votre cordon d'alimentation fait le mode 2, cela doit être marqué dessus. Vérifier que vous n'avez pas inversé la phase et neutre, car certains cordons ne l'acceptent pas. Vérifier avec un trombone que l'aimant de la prise fonctionne bien.
Réponse de Johan Conseil - Bâtir Moins Cher
<p>Bonjour, oui, le kit Green Up est disponible avec une prise encastrée, vous pouvez retrouver l'ensemble souhaité en cliquant sur le lien suivant : <a href="https://www.batirmoinscher.com/kit-recharge-encastre-securise-pour-voiture-electrique-avec-comptage-et-heures-creuses.html?mot_tcid=d9ae01db-92ca-433c-af52-72c6246b15e5">Kit Green Up encastré + compteur et heures creuses</a><br><br><br>Il est également possible de programmer l'heure de début de charge grâce à un récepteur Delta Dore tel que celui-ci : <a href="https://www.batirmoinscher.com/recepteur-eclairage-tyxia-5610.html?mot_tcid=e4bb1990-1c7b-4fc0-b173-69341ef555f5">Récepteur Tyxia 5610</a></p>
Réponse de Corentin ALANCHE - Bâtir Moins Cher
Bonjour,
non, il n'y a pas de bornier dans ce coffret, néanmoins il y en a un dans le coffret 8 modules GW40102BS.
Réponse de Stéphane Conseiller Technique - Bâtir Moins Cher
Bonjour,
non, ce tableau doit être alimenté directement en sortie de disjoncteur principal.
Il ne nécessiste pas de protection supplémentaire.
Réponse de Stéphane Conseiller Technique - Bâtir Moins Cher
Bonjour
La différence se situe au niveau de l'étanchéité. La prise 090471 est IP66 avec un presse-étoupe pour le passage du câble, alors que la 069785l est IP55 avec une simple membrane en caoutchouc pour le passage du câble. (une platine avec crochet est livrée avec la 090471)
Stéphane
Réponse de Stéphane Conseiller Technique - Bâtir Moins Cher
Bonjour,
les fils peuvent sortir par dessus, dessous ou par l'arrière du tableau.
Stéphane
Réponse de Stéphane Conseiller Technique - Bâtir Moins Cher
Bonjour,
Cette prise délivre une puissance de 3,7kw, pour une intensité de 16A.
Réponse de Stéphane Conseiller Technique - Bâtir Moins Cher
