Disjoncteur DNX³ 40 A courbe C vis/vis

Le disjoncteur 40 A pour alimenter un tableau divisionnaire

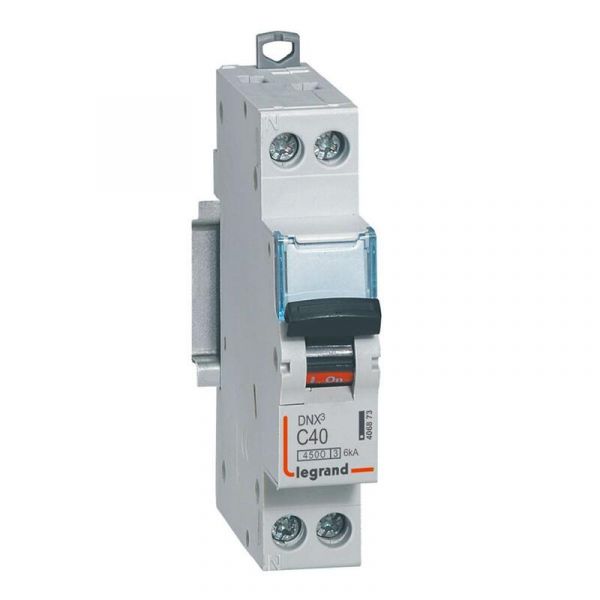

Le disjoncteur Legrand DNX³ 406873 protège un circuit monophasé 230 V contre les surcharges et les courts-circuits. Son calibre de 40 A sert à protéger une ligne de forte puissance : alimentation d'un tableau divisionnaire (garage, dépendance, étage) ou d'un gros équipement, avec un câble de section adaptée (10 mm² en cuivre en général). Retrouvez toute la gamme dans nos disjoncteurs Legrand.

Phase + neutre en 1 module, bornes à vis

En un seul module de 17,8 mm, il coupe à la fois la phase et le neutre (coupure pleinement apparente). Le raccordement se fait par bornes à vis en haut et en bas, pour du câble rigide de 0,75 à 16 mm² ou souple de 0,75 à 10 mm². Il s'alimente par le haut avec un peigne d'alimentation HX³ et ses 2 griffes d'accrochage permettent de le remplacer au milieu d'une rangée peignée sans déconnecter les autres appareils.

Courbe C, pouvoir de coupure 4,5 kA

La courbe C (déclenchement magnétique entre 5 et 10 fois le calibre) est la courbe standard des circuits domestiques. Le pouvoir de coupure est de 4,5 kA selon NF EN 60898-1 (usage domestique), 6 kA selon EN 60947-2. Un porte-étiquette permet de repérer le circuit et la manette indique l'état ON (rouge) ou OFF (vert). Voir aussi les versions 32 A vis/vis et 32 A auto/vis.

Questions fréquentes

Quelle section de câble avec un disjoncteur 40 A ?

En cuivre, on utilise en général du 10 mm², à vérifier selon la longueur de la ligne et le mode de pose (chute de tension).

Bornes à vis ou automatiques ?

Ce modèle est à bornes à vis en haut comme en bas. La gamme DNX³ existe aussi en bornes automatiques pour un raccordement sans vis.

Faut-il une protection différentielle ?

Oui, chaque circuit d'un logement doit être placé en aval d'un interrupteur différentiel 30 mA.

Caractéristiques techniques

Disjoncteur DNX³ 406873

• Pôles : phase + neutre (1P+N), neutre sectionné
• Calibre : 40 A
• Courbe : C (5 à 10 In)
• Pouvoir de coupure : 4,5 kA (NF EN 60898-1) / 6 kA (EN 60947-2)
• Tension : 230 V~, 50/60 Hz
• Raccordement : bornes à vis, arrivée haute et départ bas
• Section de câble : rigide 0,75 à 16 mm², souple 0,75 à 10 mm²
• Encombrement : 1 module (17,8 mm)
• Dimensions : L 17,8 × H 94,8 × P 77,6 mm
• Peigne : HX³ optimisé universel ou tétrapolaire
• Auxiliaires : compatibles DX³
• Protection : IP20
• Usage type : lignes d'alimentation d'un tableau divisionnaire ou d'un gros équipement (câble 10 mm²)
• Norme : NF EN 60898-1
• EAN : 3245064068734

📄 Fiche constructeur : Legrand DNX³ 406873 (PDF) ↗

Spécifications techniques

Le conseil de l'expert Bâtir Moins Cher : pour l'alimentation d'un tableau divisionnaire éloigné, calculez la chute de tension : sur une grande longueur, une section supérieure peut être nécessaire.
