Interrupteur différentiel 40A 30mA type F (Hpi) vis/vis

Interrupteur différentiel 40 A 30 mA type F (Hpi)

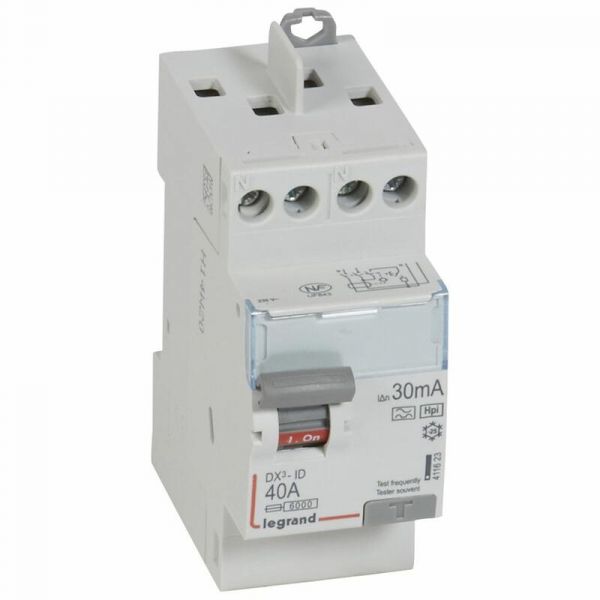

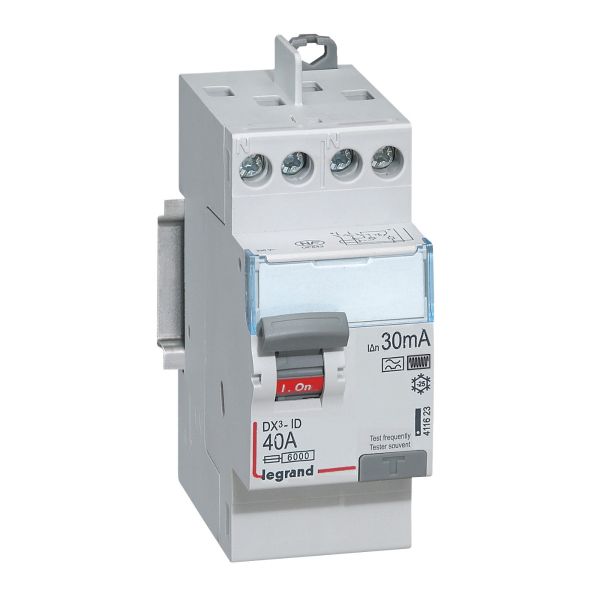

L'interrupteur différentiel Legrand DX³ 411623 coupe automatiquement l'alimentation des circuits placés en aval dès qu'il détecte une fuite de courant à la terre. Le type F (Hpi) détecte les défauts à composantes alternative et continue, y compris les courants de défaut haute fréquence, et offre une immunité renforcée aux déclenchements intempestifs. Il est conseillé pour le congélateur, la pompe à chaleur, la climatisation ou le matériel informatique. Retrouvez toute la gamme dans nos interrupteurs différentiels Legrand.

Sensibilité 30 mA : protection des personnes

Sa sensibilité de 30 mA assure la protection des personnes contre les contacts indirects. C'est la sensibilité exigée par la NF C 15-100 en tête de chaque groupe de circuits d'un logement. Bipolaire (2P), il coupe la phase et le neutre sous 230 V. Il doit être protégé contre les surcharges par un disjoncteur d'intensité nominale au plus égale à la sienne (40 A).

Bornes à vis, arrivée et départ en haut

L'arrivée et le départ se font en haut par bornes à vis, ce qui permet une répartition optimisée par peigne d'alimentation HX³ vers les disjoncteurs Legrand de la rangée. Les bornes acceptent du câble rigide de 0,75 à 50 mm² ou souple de 0,75 à 35 mm².

2 modules, compatible auxiliaires DX³

Il occupe 2 modules (35,6 mm) sur rail DIN et accepte les auxiliaires DX³. Un porte-étiquette permet de repérer les circuits protégés et la manette indique l'état ON (rouge) ou OFF (vert). Voir aussi les versions interrupteur différentiel 40 A type A vis/vis et interrupteur différentiel 40 A type AC vis/vis.

Questions fréquentes

Quand choisir un type F (Hpi) ?

Le type F est conseillé pour les circuits qui ne doivent pas être coupés sans raison : congélateur, pompe à chaleur, climatisation, alarme ou informatique. Il détecte aussi les défauts haute fréquence des appareils à variateur électronique.

Pourquoi un départ en haut ?

Avec l'arrivée et le départ en haut, la rangée de disjoncteurs s'alimente directement par le peigne HX³ : le câblage est plus court et le tableau plus lisible.

Quel calibre choisir : 40 ou 63 A ?

Le calibre dépend de la somme des circuits placés en aval et du disjoncteur de branchement. L'interrupteur différentiel ne protège pas contre les surcharges : il doit être placé en aval d'un disjoncteur dont le calibre est au plus égal au sien.

Caractéristiques techniques

Interrupteur différentiel DX³ 411623

• Pôles : bipolaire 2P (phase + neutre)
• Calibre : 40 A
• Sensibilité : 30 mA
• Type : type F (Hpi)
• Tension : 230 V~, 50/60 Hz
• Raccordement : arrivée et départ en haut par bornes à vis
• Section de câble : rigide 0,75 à 50 mm², souple 0,75 à 35 mm²
• Encombrement : 2 modules (35,6 mm)
• Dimensions : L 35,6 × H 98,9 × P 77,8 mm
• Tenue aux courts-circuits : Icw 10 kA
• Peigne : HX³
• Auxiliaires : compatibles DX³
• Protection : IP20, IK04
• Norme : NF EN 61008-1
• EAN : 3245064116237

📄 Fiche constructeur : Legrand DX³ 411623 (PDF) ↗

Spécifications techniques

Le conseil de l'expert Bâtir Moins Cher : Placez le congélateur, la pompe à chaleur ou la box internet derrière ce type F : vous limitez les coupures intempestives, par exemple lors d'un orage.
