Descriptif
L'éclairage s'allume quand on entre
Le détecteur Odace S920526 remplace un interrupteur mural : il détecte la présence et le mouvement jusqu'à 8 m sur un angle de 160°, et allume l'éclairage seulement si la luminosité est sous le seuil réglé (5 à 500 lux). La temporisation se règle de 1 s à 30 min. Il commande des LED jusqu'à 200 W. Idéal dans un couloir, avec la plaque Odace 1 poste assortie.

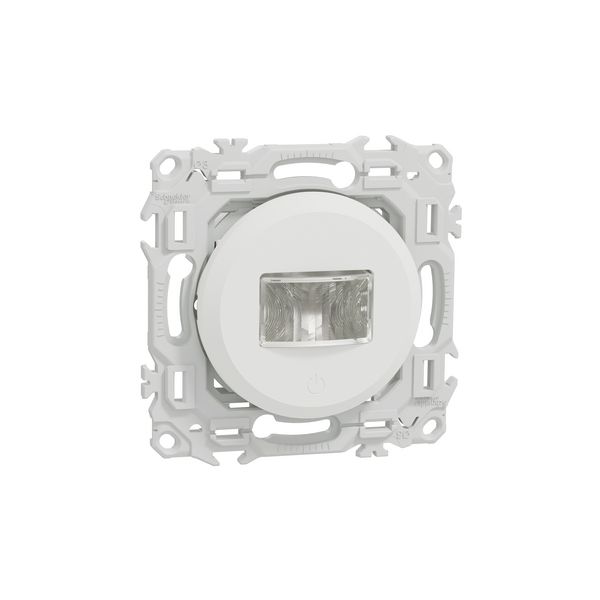

Livré avec son support et son enjoliveur blanc craie
Le mécanisme est livré prêt à poser, avec son support de fixation et son enjoliveur blanc craie (RAL 9003, finition mate). La plaque est à ajouter : une plaque de finition Odace 1 poste blanc craie, ou une plaque 2, 3 ou 4 postes pour l'associer à d'autres fonctions de la gamme.
Câblage 3 fils et commande manuelle
Il se raccorde en 3 fils, neutre nécessaire, sur 4 bornes à vis (1 × 1,5 à 2 × 2,5 mm², dénudage 8 mm), à poser à 1 à 1,4 m de hauteur. Jusqu'à 10 boutons-poussoirs auxiliaires permettent une commande manuelle depuis d'autres points de la pièce ; associez-le par exemple à un va-et-vient Odace pour un autre circuit. Voir tous nos mécanismes Odace. Pour l'extérieur ou le plafond, voyez nos détecteurs de mouvement.
Pour quel logement ?
Pour toutes les pièces d’une maison ou d’un appartement, en construction neuve comme en rénovation. Pose sur une boîte d’encastrement standard.
Caractéristiques
Détecteur de présence et de mouvement Odace 3 fils avec neutre blanc craie (réf. S920526)
- Fonction : Détecteur de présence et de mouvement, mode automatique
- Détection : 8 m, angle 160°
- Charge : LED 200 W ; 10 A – 230 V~, 50 Hz
- Réglages : Luminosité 5…500 lx, temporisation 1 s…30 min
- Raccordement : 3 fils, neutre nécessaire ; 4 bornes à vis, 1 × 1,5 à 2 × 2,5 mm², dénudage 8 mm
- Auxiliaires : Jusqu'à 10 boutons-poussoirs
- Hauteur de pose : 1 à 1,4 m
- Fixation : Par vis et griffes
- Dimensions : 73,9 × 73,9 × 44 mm (L × H × P)
- Profondeur d'encastrement : 29 mm
- Protection : IP20 – IK02
- Normes : CE
- Finition : Blanc craie (RAL 9003), mat
- Livré avec : Support de fixation, enjoliveur
- Référence : S920526
- EAN : 3606487213352
Questions fréquentes
Que contient la boîte ?
Il est livré avec support de fixation, enjoliveur.
Quelle profondeur de boîte faut-il ?
Profondeur nécessaire : 29 mm.
Comment se raccorde-t-il ?
Raccordement : 3 fils, neutre nécessaire ; 4 bornes à vis, 1 × 1,5 à 2 × 2,5 mm², dénudage 8 mm.
Spécifications techniques
Marque
SCHNEIDER
Code EAN (GTIN)
3606487213352
Garantie
2 ans
Gamme Appareillage
Odace
Nombre de Postes
1
Fixation
Vis
Couleur Enjoliveur
Blanc
Mode de Pose
Encastré
