Quelle gaine électrique faut-il installer ?
Mis à jour le 23 octobre 2026 · Contenu vérifié selon la norme NF C 15-100
ICTA grise, TPC rouge, IRL rigide, gaine préfilée… Les rayons regorgent de conduits électriques, et chacun a son usage. La norme NF C 15-100 impose le bon type selon l'emplacement : noyé dans le béton, en cloison, en saillie ou enterré, la gaine ne doit pas subir les mêmes contraintes. Ce guide vous aide à choisir la bonne gaine, à lire son marquage, à respecter les profondeurs d'enfouissement et à trouver le bon diamètre.
Sommaire
- En bref : ce qu'il faut retenir
- Les chiffres clés
- Les types de gaines et conduits
- Quelle gaine selon l’emplacement ?
- Lire le marquage d’une gaine
- La gaine enterrée : profondeur et grillage
- Schéma : une tranchée conforme
- Quel diamètre choisir ?
- La gaine préfilée
- Les erreurs à éviter
- Questions fréquentes
En bref : ce qu'il faut retenir
- En intérieur (cloison, doublage, dalle) : gaine annelée ICTA, souple et non propagatrice de la flamme.
- En saillie : tube rigide IRL ou moulure.
- Enterré : gaine TPC rouge pour l'électricité, verte pour les télécoms, à 50 cm minimum avec grillage avertisseur.
- Diamètre : les conducteurs ne doivent pas occuper plus d'un tiers de la section de la gaine.
Les chiffres clés
Le choix et la pose des conduits font partie de la mise en œuvre contrôlée par le Consuel. Voici les chiffres qui montrent pourquoi il faut la soigner.
28 %
des maisons neuves contrôlées par le Consuel en 2024 présentaient une non-conformité de mise en œuvre (18,7 % en existant).
Source : Consuel, rapport d'activité 2024
64 850
incendies d'habitation ont nécessité l'intervention des sapeurs-pompiers en 2022.
Source : ONSE, chiffres clés
3 × 2,5 mm²
dans un conduit Ø 20 mm : c'est la composition du conduit ICTA préfilé Legrand réf. 09031.
Les types de gaines et conduits
| Conduit | Signification | Aspect | Usage principal |
|---|---|---|---|
| ICTA | Isolant, Cintrable, Transversalement élastique, Annelé | Souple, annelé, souvent gris | Encastré : cloisons, doublages, dalles béton |
| ICTL | Isolant, Cintrable, Transversalement élastique, Lisse | Souple, lisse | Encastré en cloison sèche |
| IRL | Isolant, Rigide, Lisse | Tube rigide gris ou blanc | Saillie en intérieur et en extérieur |
| TPC | Tube de Protection des Câbles | Annelé, double paroi, rouge ou vert | Enterré : branchement, dépendances, éclairage extérieur |
| Gaine préfilée | ICTA livrée avec les fils | Souple, fils de couleur à l'intérieur | Gain de temps à la pose en encastré |
Quelle gaine selon l’emplacement ?
| Emplacement | Conduit adapté | À savoir |
|---|---|---|
| Noyé dans une dalle ou un mur béton | ICTA 3422 | Seul l'ICTA résiste à l'écrasement lors du coulage |
| Cloison sèche, doublage, plafond | ICTA ou ICTL | Gaine non propagatrice de la flamme |
| Saillie en intérieur (garage, atelier, cave) | IRL | Fixé par colliers, coudes et manchons |
| Saillie en extérieur | IRL | Choisir un modèle résistant aux UV |
| Enterré : électricité | TPC rouge | 50 cm minimum, grillage avertisseur rouge |
| Enterré : télécoms | TPC vert | Séparé de la gaine électrique |
Pour une alimentation enterrée vers un garage ou un abri, voir aussi la section du câble d'alimentation et quel câble choisir : seul un câble (type U1000 R2V) peut passer dans une gaine enterrée, jamais des fils seuls.
Lire le marquage d’une gaine
Les gaines portent un marquage à quatre chiffres, par exemple ICTA 3422. Ce code de classement indique, dans l'ordre, la résistance à l'écrasement, la résistance aux chocs et les températures d'utilisation minimale et maximale. Plus les premiers chiffres sont élevés, plus la gaine est robuste.
| Marquage | Ce qu'il permet |
|---|---|
| ICTA 3422 | Pose noyée dans le béton et encastrement en maçonnerie |
| IRL 3321 | Pose apparente en saillie |
| TPC 450 N ou 750 N | Pose enterrée, résistance à l'écrasement adaptée au terrain |
Vérifiez aussi la mention de non-propagation de la flamme pour les conduits intérieurs : c'est elle qui limite la propagation d'un incendie le long des circuits.

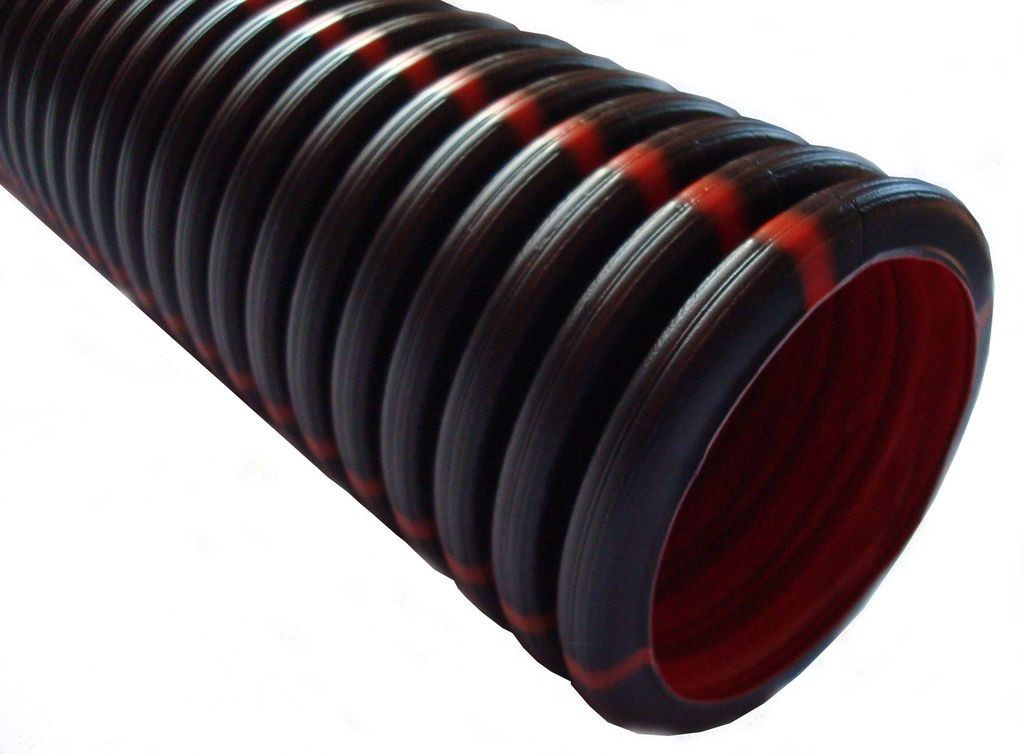

Gaines TPC rouge et fourreau télécom vert : pour l'enterré
Gaine Tpgliss noire et Rouge Diamètre 40 en 50m
51,86 €
Gaine Tpgliss noire et Rouge Diamètre 40 en 25m
29,00 €
Gaine Tpgliss noire et Rouge Diamètre 63 en 50m
104,47 €
Fourreau vert réseaux télécommunications Diamètre 40 en 25m
27,60 €
Gaine Flexichoc d40 25m
79,30 €
Gaine Flexichoc d50 25m
166,87 €
La gaine enterrée : profondeur et grillage
Une canalisation enterrée doit être protégée contre les chocs et repérable lors de travaux futurs. Les règles courantes :
- Profondeur : 0,50 m minimum en terrain courant, 0,85 m sous une voie accessible aux véhicules.
- Grillage avertisseur rouge pour l'électricité, posé environ 20 cm au-dessus de la gaine.
- Lit de pose en sable ou terre fine, sans cailloux, au-dessus et en dessous de la gaine.
- Séparation des réseaux : électricité, télécoms, eau et gaz dans des gaines distinctes.
Le branchement entre le coffret de limite de propriété et la maison relève de la norme NF C 14-100. Pour les luminaires de jardin, voir l'éclairage extérieur et la norme.
Schéma : une tranchée conforme
Profondeur minimale de 0,50 m en terrain courant, 0,85 m sous une voie carrossable. Le grillage avertisseur, de la couleur du réseau (rouge pour l’électricité, vert pour les télécoms), signale la présence de la gaine lors de futurs travaux.
Quel diamètre choisir ?
La règle de base : la somme des sections des conducteurs ne doit pas dépasser un tiers de la section intérieure de la gaine, pour que les fils puissent être tirés, remplacés et ne chauffent pas. Les diamètres les plus courants :
| Diamètre ICTA | Usage courant |
|---|---|
| 16 mm | Éclairage, prises 1,5 mm² (3 fils) |
| 20 mm | Prises 2,5 mm², circuits spécialisés (3 fils) |
| 25 mm | Plaque de cuisson 6 mm², plusieurs circuits |
| 32 à 40 mm | Liaison vers un tableau secondaire, câbles de forte section |

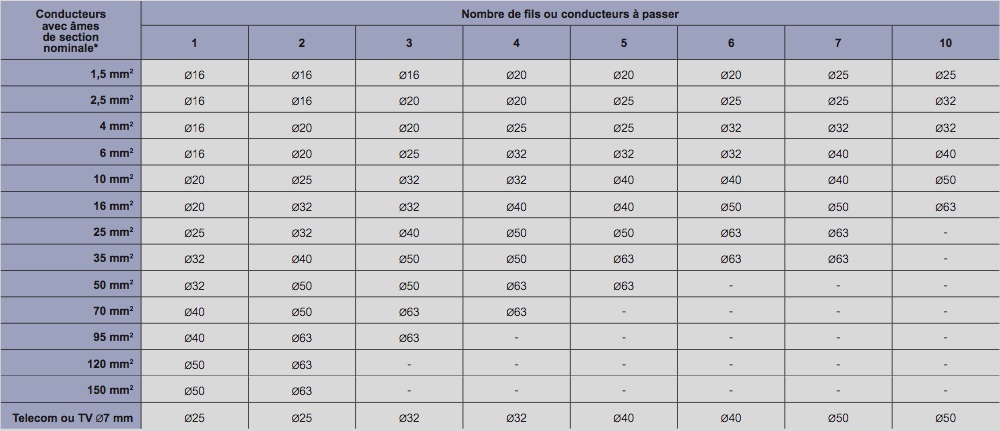

Le détail par nombre de fils et par section se trouve dans notre tableau combien de fils dans une gaine ICTA ou un tube IRL. Pour la section des conducteurs, voir la couleur et la section des fils.
La gaine préfilée
La gaine préfilée est une ICTA livrée avec ses conducteurs déjà en place, aux couleurs normalisées (bleu, rouge ou autre couleur de phase, vert/jaune). Elle évite le tirage des fils, qui peut être long et délicat dans les grandes longueurs. Elle existe en 3G1,5 pour l'éclairage, 3G2,5 pour les prises, ou avec un fil supplémentaire pour les navettes de va-et-vient.
Elle se pose exactement comme une ICTA classique, en cloison ou noyée dans le béton. En revanche, elle ne permet pas de remplacer facilement un fil ensuite si le diamètre est juste.
Gaines électriques pour cloison (intérieur) : la sélection
Gaine bleu diamètre 16 en 100m
147,60 €
Gaine bleu diamètre 20 en 100m
159,60 €
Gaine 20 préfilée 4g1,5 bleu-noir-rouge-vert jaune 100m
230,50 €
Gaine 16 préfilée 2x1,5 orange-rouge 100m
151,40 €
Gaine Flexichoc d40 50m
158,58 €
Gaines d16 anti rayonnement électrique et électromagnétique 100M
439,00 €
Les erreurs à éviter
- Noyer une gaine ICTL dans le béton : elle risque d'être écrasée lors du coulage.
- Passer des fils H07VU dans une gaine enterrée : seul un câble rigide de type U1000 R2V est admis.
- Remplir la gaine au-delà du tiers : tirage impossible et échauffement.
- Oublier le grillage avertisseur au-dessus d'une gaine enterrée.
- Mélanger électricité et télécoms dans la même gaine.
Retrouvez toutes nos gaines électriques et nos câbles R2V pour l'enterré.
Questions fréquentes
Quelle gaine électrique pour l'extérieur ?
En enterré, une gaine TPC rouge à 50 cm de profondeur minimum avec un grillage avertisseur. En saillie sur un mur, un tube IRL résistant aux UV.
Quelle différence entre une gaine ICTA et ICTL ?
L'ICTA est annelée et résiste à l'écrasement : elle peut être noyée dans le béton. L'ICTL, lisse et moins résistante, est réservée aux cloisons sèches et doublages.
Quelle couleur de gaine pour l'électricité enterrée ?
Rouge (ou rouge et noir) pour l'électricité, vert pour les télécommunications. Le grillage avertisseur reprend la même couleur.
Quel diamètre de gaine pour du 2,5 mm² ?
Pour trois fils de 2,5 mm² (phase, neutre, terre), une gaine ICTA de 20 mm est le minimum courant.
Peut-on mettre des fils électriques dans une gaine TPC ?
Non. Une gaine enterrée doit recevoir un câble, comme le U1000 R2V, et jamais des conducteurs seuls de type H07VU.
À quelle profondeur enterrer une gaine électrique ?
À 0,50 m minimum en terrain courant et à 0,85 m sous un passage de véhicules, avec un grillage avertisseur rouge environ 20 cm au-dessus.
