Combien de fils puis je mettre dans une gaine ICTA ou dans un tube IRL?
Mis à jour le 23 octobre 2026 · Contenu vérifié selon la norme NF C 15-100
Combien de fils peut-on passer dans une gaine ICTA ou dans un tube IRL ? La réponse tient en une règle : les conducteurs ne doivent pas occuper plus d'un tiers de la section intérieure du conduit. Dans ce guide, vous trouverez le tableau du nombre de fils par diamètre, le bon diamètre pour chaque circuit de la maison, la méthode de calcul pour les cas mixtes, un schéma de remplissage et les réponses aux questions les plus fréquentes.
Sommaire
- En bref : ce qu'il faut retenir
- Les chiffres clés
- Gaine ICTA ou tube IRL : quelle différence ?
- La règle du tiers : pourquoi laisser 2/3 libres
- Tableau : nombre de fils par diamètre
- Quel diamètre pour chaque circuit ?
- Calculer le diamètre pour des fils de sections différentes
- Schéma : le taux de remplissage en image
- Les règles de pose à respecter
- Les erreurs à éviter
- Questions fréquentes
En bref : ce qu'il faut retenir
- Les fils ne doivent pas occuper plus d'1/3 de la section intérieure du conduit. Les 2/3 restants servent à tirer les fils sans les abîmer et à limiter l'échauffement.
- Diamètres courants : Ø 16 pour l'éclairage (3 × 1,5 mm²), Ø 20 pour les prises (3 × 2,5 mm²), Ø 25 pour la plaque de cuisson (3 × 6 mm²).
- La gaine ICTA est souple et faite pour l'encastré ; le tube IRL est rigide et fait pour l'apparent. À diamètre égal, l'IRL accepte un peu plus de fils.
- Les fils d'un même circuit (phase, neutre, terre) passent ensemble dans le même conduit, et les courants faibles (télévision, RJ45) passent dans des conduits séparés.
Les chiffres clés
Respecter le remplissage des conduits fait partie des règles qui limitent l'échauffement des conducteurs. Les chiffres de l'Observatoire national de la sécurité électrique rappellent pourquoi la qualité de l'installation compte.
20 à 35 %
des incendies d'habitation sont de source électrique.
Source : ONSE, Observatoire national de la sécurité électrique
64 850
incendies d'habitation ont nécessité l'intervention des sapeurs-pompiers en 2022.
Source : ONSE, chiffres clés
82,6 %
des installations électriques de plus de 15 ans dans les logements comportent au moins une anomalie.
Source : ONSE, chiffres clés
3 × 2,5 mm²
dans un conduit Ø 20 mm : c'est la composition du conduit ICTA préfilé Legrand réf. 09031, la configuration type d'un circuit prises 20 A.
Gaine ICTA ou tube IRL : quelle différence ?
Les deux conduits protègent les fils électriques rigides (type H07V-U) et permettent de les remplacer plus tard sans casser les murs. Ils ne s'utilisent pas au même endroit :
| Gaine ICTA | Tube IRL | |
|---|---|---|
| Signification | Isolant Cintrable Transversalement élastique Annelé | Isolant Rigide Lisse |
| Aspect | Souple, annelée, livrée en couronne | Rigide, lisse, en barres de 2 ou 3 m |
| Pose | Encastrée : cloisons, doublages, dalle, plancher, vide de construction | En apparent : garage, cave, local technique, extérieur abrité |
| Fixation | Noyée ou maintenue dans la cloison | Colliers ou clips à intervalles réguliers |
| Section utile (tiers) | Plus faible à diamètre égal (les annelures réduisent l'intérieur) | Plus grande à diamètre égal |
Sur les gaines, vous verrez souvent un code à 4 chiffres, par exemple ICTA 3422. Il indique le classement du conduit selon la norme NF EN 61386 : résistance à l'écrasement, résistance aux chocs et plage de température d'utilisation. Une ICTA 3422 résiste par exemple à un écrasement de 750 N, ce qui permet de la noyer dans une dalle ou de la poser en cloison. Pour une maison, c'est la gaine standard.
Il existe aussi des gaines préfilées : la gaine est vendue avec les fils déjà en place (par exemple 3 × 1,5 mm² en Ø 16 ou 3 × 2,5 mm² en Ø 20). Le fabricant a déjà choisi le bon diamètre, vous n'avez rien à calculer.
La règle du tiers : pourquoi laisser 2/3 libres
La norme NF C 15-100 limite le remplissage des conduits : la somme des sections occupées par les fils ne doit pas dépasser un tiers de la section intérieure du conduit. Autrement dit, il faut laisser environ 2/3 de vide. Cette règle a trois raisons :
- Le tirage : avec une gaine trop pleine, l'aiguille tire-fil force, l'isolant des fils frotte et peut s'abîmer dans les coudes.
- L'échauffement : des fils serrés évacuent moins bien la chaleur, surtout sur les circuits fortement chargés (four, plaque, chauffe-eau).
- L'évolution : une gaine qui n'est pas pleine permet de remplacer un fil ou d'en ajouter un plus tard.
Attention : on parle de la section occupée par un fil, c'est-à-dire son âme en cuivre plus son isolant. Un fil de 1,5 mm² occupe en réalité environ 8,6 mm² dans la gaine.

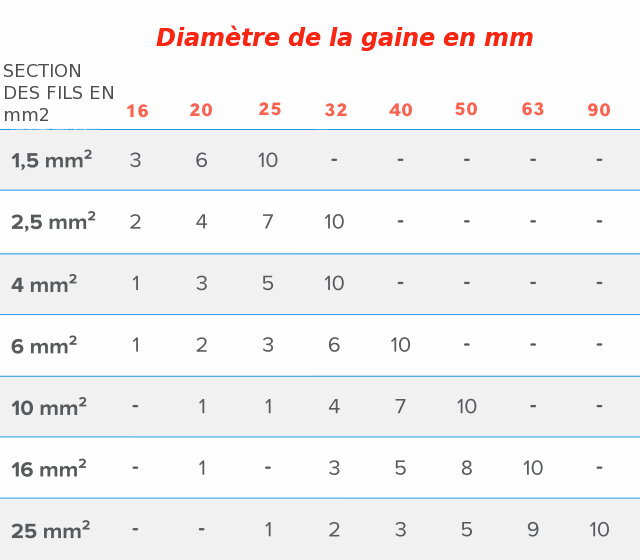

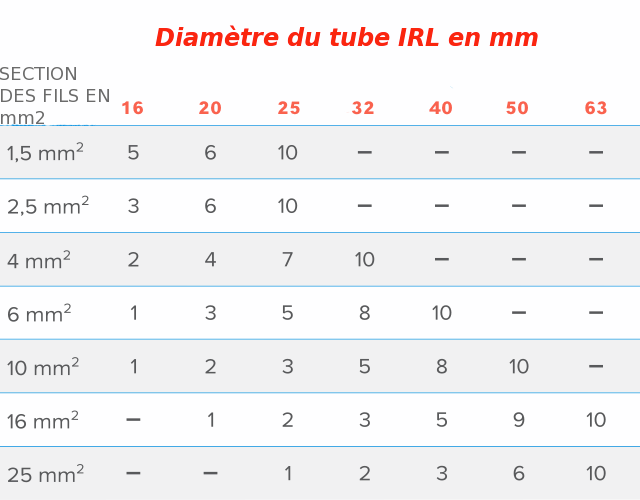

Tableau : nombre de fils par diamètre
Le tableau ci-dessous donne le nombre maximum de fils de même section que l'on peut passer en respectant la règle du tiers. La première valeur correspond à la gaine ICTA, la seconde au tube IRL.
| Section du fil | Ø 16 | Ø 20 | Ø 25 | Ø 32 | Ø 40 |
|---|---|---|---|---|---|
| 1,5 mm² | 3 / 5 | 6 / 8 | 10 / 13 | 18 / 23 | 29 / 38 |
| 2,5 mm² | 2 / 3 | 4 / 6 | 7 / 10 | 13 / 16 | 21 / 27 |
| 4 mm² | 1 / 2 | 3 / 4 | 5 / 7 | 10 / 13 | 16 / 21 |
| 6 mm² | 1 / 1 | 2 / 3 | 3 / 5 | 6 / 8 | 11 / 14 |
| 10 mm² | 0 / 1 | 1 / 2 | 2 / 3 | 4 / 5 | 7 / 9 |
| 16 mm² | – | 1 / 1 | 1 / 2 | 3 / 4 | 5 / 6 |
Lecture : dans une gaine ICTA Ø 20, on peut passer jusqu'à 6 fils de 1,5 mm² ; dans un tube IRL Ø 20, jusqu'à 8. Calcul fait à partir des sections occupées et des tiers utilisables détaillés plus bas.
Nos gaines ICTA les plus vendues
Quel diamètre pour chaque circuit ?
En pratique, on raisonne circuit par circuit. Voici le diamètre minimum pour les circuits les plus courants d'une maison, avec les sections de fils prévues par la norme (voir notre article quelle couleur et quelle section de fil électrique) :
| Circuit | Fils | Gaine ICTA | Tube IRL |
|---|---|---|---|
| Éclairage (8 points max) | 3 × 1,5 mm² | Ø 16 | Ø 16 |
| Va-et-vient, volet roulant (4 fils) | 4 × 1,5 mm² | Ø 20 | Ø 16 |
| Prises 16 A, circuits spécialisés 20 A (lave-linge, four…) | 3 × 2,5 mm² | Ø 20 | Ø 16 |
| Circuit 25 A (gros chauffe-eau, borne de recharge selon puissance) | 3 × 4 mm² | Ø 20 | Ø 20 |
| Plaque de cuisson monophasée 32 A | 3 × 6 mm² | Ø 25 | Ø 20 |
| Plaque de cuisson triphasée | 5 × 2,5 mm² | Ø 25 | Ø 20 |
| Alimentation d'un tableau divisionnaire | 3 × 10 mm² | Ø 32 | Ø 25 |
Ce sont des minimums. Sur les longues distances ou les parcours avec beaucoup de coudes, prendre le diamètre au-dessus facilite nettement le tirage. Beaucoup d'électriciens posent ainsi du Ø 20 pour l'éclairage et du Ø 25 pour les prises dans les dalles.
Pour le détail des circuits de prises, lisez prise de courant et norme NF C 15-100 ; pour la plaque, comment installer une plaque induction.
Calculer le diamètre pour des fils de sections différentes
Quand une gaine doit recevoir des fils de sections différentes, on fait le calcul en 3 étapes.
Étape 1 : additionner les sections occupées par chaque fil.
| Section du fil | Section occupée par 1 fil |
|---|---|
| 1,5 mm² | 8,6 mm² |
| 2,5 mm² | 11,9 mm² |
| 4 mm² | 15,2 mm² |
| 6 mm² | 22,9 mm² |
| 10 mm² | 36,3 mm² |
| 16 mm² | 50,3 mm² |
Étape 2 : comparer le total au tiers utilisable des conduits.
| Ø extérieur | Tiers utilisable ICTA | Tiers utilisable IRL |
|---|---|---|
| 16 mm | 30 mm² | 44 mm² |
| 20 mm | 52 mm² | 75 mm² |
| 25 mm | 88 mm² | 120 mm² |
| 32 mm | 155 mm² | 202 mm² |
| 40 mm | 255 mm² | 328 mm² |
| 50 mm | 410 mm² | 514 mm² |
| 63 mm | 724 mm² | 860 mm² |
Étape 3 : choisir le premier diamètre dont le tiers utilisable est supérieur ou égal au total.
Exemple
Vous voulez passer 3 fils de 4 mm² et 3 fils de 2,5 mm² dans la même gaine.
Total : 3 × 15,2 + 3 × 11,9 = 81,3 mm².
Une ICTA Ø 20 n'offre que 52 mm² : trop petite. L'ICTA Ø 25 offre 88 mm² : c'est le bon choix. En tube IRL, le Ø 20 (75 mm²) est aussi trop juste, il faut un IRL Ø 25.
Schéma : le taux de remplissage en image
Chaque barre représente le tiers utilisable de la gaine (100 % = limite de la norme). Au-delà, la gaine est trop pleine.
Éclairage 3 × 1,5 mm² dans une gaine ICTA Ø 16
25,8 mm² occupés sur 30 mm² utilisables : ça passe, mais c'est presque plein.
Prises 3 × 2,5 mm² dans une gaine ICTA Ø 16
35,7 mm² pour 30 mm² utilisables : trop plein, il faut passer en Ø 20.
Prises 3 × 2,5 mm² dans une gaine ICTA Ø 20
35,7 mm² sur 52 mm² : le tirage sera facile.
Exemple mixte 3 × 4 + 3 × 2,5 mm² dans une gaine ICTA Ø 25
81,3 mm² sur 88 mm² : c'est la bonne taille, la Ø 20 serait trop petite.
Vert : remplissage correct · Orange : correct mais proche de la limite · Rose : dépasse la limite, diamètre trop petit.
Les règles de pose à respecter
- Un circuit complet par conduit : la phase, le neutre et la terre d'un même circuit passent dans le même conduit. On ne sépare jamais la phase et le neutre dans deux gaines différentes.
- Une gaine par circuit, de préférence : la norme tolère plusieurs circuits dans un même conduit si la règle du tiers est respectée, mais une gaine par circuit simplifie les dépannages et évite les erreurs de raccordement.
- Courants forts et courants faibles séparés : télévision, téléphone et RJ45 passent dans leurs propres gaines, jamais avec les fils 230 V. Voir le tableau de communication et le réseau RJ45.
- Des boîtes à chaque extrémité : la gaine arrive dans une boîte d'encastrement, une boîte de dérivation ou une boîte DCL. Voir comment poser une boîte d'encastrement.
- Limiter les coudes : sur un long parcours avec plusieurs coudes, ajoutez une boîte de tirage intermédiaire ou prenez le diamètre au-dessus.
- Tirer avec une aiguille : passez l'aiguille tire-fil, accrochez les fils en les décalant légèrement pour éviter une surépaisseur, puis tirez d'un mouvement régulier.
En apparent, le tube IRL se fixe avec des colliers ou des clips adaptés à son diamètre ; on trouve ces accessoires dans notre rayon fixations électricité.
Les erreurs à éviter
- Compter la section du cuivre au lieu de la section occupée : 3 × 2,5 mm² ne font pas 7,5 mm² mais près de 36 mm² dans la gaine.
- Mettre les prises en Ø 16 : 3 fils de 2,5 mm² dépassent le tiers utilisable d'une ICTA Ø 16. Le tirage devient très difficile.
- Passer un câble R2V dans une petite gaine : un câble multiconducteur est bien plus gros que des fils séparés ; vérifiez son diamètre extérieur avant de choisir la gaine.
- Mélanger 230 V et réseau dans la même gaine : interdit, et source de perturbations sur la télévision et l'Internet.
- Oublier la réserve : un conduit plein à 100 % du tiers ne permet plus d'ajouter quoi que ce soit plus tard.
Avant la visite du Consuel, faites le point avec notre article comment vérifier l'installation électrique avant le passage du Consuel. Retrouvez toutes nos gaines électriques et nos câbles et fils électriques.
Questions fréquentes
Combien de fils de 1,5 mm² dans une gaine de 16 ?
Trois fils de 1,5 mm² au maximum dans une gaine ICTA Ø 16 (25,8 mm² occupés pour 30 mm² autorisés), soit exactement un circuit d'éclairage phase, neutre et terre. Dans un tube IRL Ø 16, on peut aller jusqu'à cinq fils.
Combien de fils de 2,5 mm² dans une gaine de 20 ?
Quatre fils de 2,5 mm² au maximum dans une gaine ICTA Ø 20 (47,6 mm² pour 52 mm² autorisés). Un circuit de prises en 3 × 2,5 mm² y passe donc sans difficulté. En tube IRL Ø 20, la limite est de six fils.
Peut-on passer deux circuits dans la même gaine ?
La norme NF C 15-100 le tolère si la règle du tiers est respectée et que tous les fils ont le même niveau d'isolation. En pratique, une gaine par circuit est fortement conseillée : c'est plus simple à dépanner et cela évite de mélanger les neutres de deux circuits.
Peut-on mettre un câble RJ45 ou d'antenne avec les fils électriques ?
Non. Les courants faibles (RJ45, téléphone, câble coaxial de télévision) doivent passer dans des conduits séparés des circuits 230 V, à la fois pour la sécurité et pour éviter les perturbations du signal.
Gaine ICTA ou tube IRL : lequel choisir ?
La gaine ICTA pour tout ce qui est encastré (cloisons, doublages, dalle, plancher), le tube IRL pour les installations en apparent (garage, cave, local technique). À diamètre égal, le tube IRL, lisse à l'intérieur, accepte un peu plus de fils.
Quel diamètre de gaine pour une plaque de cuisson ?
Une plaque monophasée sur un circuit 32 A demande 3 fils de 6 mm², soit 68,7 mm² occupés : il faut une gaine ICTA Ø 25 au minimum (ou un tube IRL Ø 20). Pour une plaque triphasée en 5 × 2,5 mm², une ICTA Ø 25 convient également.
