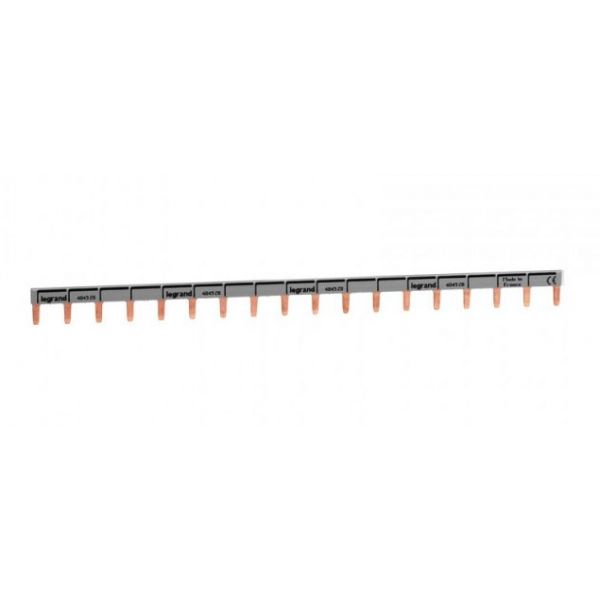

Peigne d'alimentation universel phase + neutre HX³ 18 modules

Un peigne universel phase + neutre

Ce peigne universel unipolaire de Legrand alimente une rangée ou un groupe d'appareils DNX³ et DX³ Uni+Neutre. Sa longueur est de 18 modules et l'entraxe des dents est de 1 module. Il fait partie de la gamme pontage et répartition Legrand.

Réversible et polyvalent

Le peigne est réversible : il s'utilise pour la phase ou pour le neutre par retournement. Il se connecte indifféremment sur les bornes à connexions automatiques ou à vis. Il permet aussi le regroupement de chaînes photovoltaïques en aval de coupe-circuit unipolaire.

Comment l'alimenter

L'alimentation du peigne peut se faire par un appareil « tête de groupe » monophasé à sorties hautes, par un cordon de repiquage référence 404927, par la borne de raccordement à connexion automatique 405207 ou par la borne de raccordement 404905.

À compléter

Protégez les dents non connectées avec le capot d'extrémités 404989. Pour la longueur voisine, voyez le peigne universel 13 modules.

Questions fréquentes

Caractéristiques techniques

Peigne universel phase + neutre HX³ 18 modules 404928

• Type : Peigne d'alimentation universel unipolaire HX³ horizontal
• Longueur : 18 modules
• Entraxe des dents : 1 module
• Fonction : Phase ou neutre (réversible par retournement)
• Connexion : Bornes à connexions automatiques ou à vis
• Appareils : DNX³ et DX³ Uni+Neutre
• Garantie : 2 ans
• Référence : 404928
• EAN : 3245064049283

📄 Fiche constructeur : Legrand HX³ 404928 (PDF) ↗

Spécifications techniques

Le conseil de l'expert Bâtir Moins Cher : Le peigne se retourne pour passer de la phase au neutre : repérez-le clairement dans le tableau. Pour comprendre le repérage, voyez le repérage de l'installation électrique.
