Disjoncteur différentiel 10A type AC 30mA

Protection du circuit et des personnes en un seul appareil

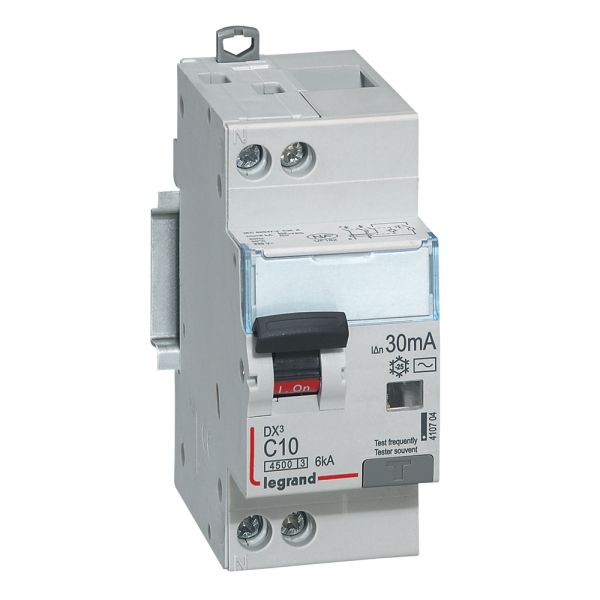

Le disjoncteur différentiel Legrand DX³ 410704 réunit dans 2 modules un disjoncteur 10 A courbe C, qui protège le circuit contre les surcharges et les courts-circuits, et une protection différentielle 30 mA, qui protège les personnes contre les défauts d'isolement. Le calibre 10 A correspond typiquement à un circuit d'éclairage.

Différentiel 30 mA de type AC

Le type AC détecte les défauts à composante alternative. Il convient aux circuits courants (éclairage, prises). Pour les circuits qui exigent un type A selon la NF C 15-100 (plaque de cuisson, lave-linge…), choisissez un appareil de type A comme l'interrupteur différentiel 40 A type A 411617.

Raccordement à vis et compatibilité peigne

L'arrivée se fait en haut et la sortie en bas, par bornes à vis. L'appareil se monte sur rail DIN et s'alimente par peigne HX³ phase + neutre. Le même modèle existe en 16 A (410705) et retrouvez tous les disjoncteurs différentiels Legrand.

Questions fréquentes

Quelle différence avec un interrupteur différentiel ?

L'interrupteur différentiel protège seulement les personnes et doit être suivi de disjoncteurs. Le disjoncteur différentiel protège à la fois le circuit et les personnes.

Pour quel circuit utiliser un 10 A ?

Le calibre 10 A est utilisé pour un circuit d'éclairage en câble de 1,5 mm².

Est-il conforme aux normes ?

Oui, il est conforme aux normes NF EN 61009-1 et NF EN 60898-1.

Caractéristiques techniques

Disjoncteur différentiel DX³ 4500 410704 (×1)

• Calibre : 10 A
• Courbe : C
• Sensibilité : 30 mA
• Type de différentiel : AC
• Pôles : 1P+N (uni + neutre)
• Tension : 230 V~, 50 Hz
• Pouvoir de coupure : 4 500 A (NF EN 61009-1) – 6 kA (EN 60947-2)
• Encombrement : 2 modules
• Raccordement : à vis, arrivée haute et sortie basse
• Peignes compatibles : HX³ phase + neutre 404926 / 404937, tétrapolaire 405200 / 405201 / 405202 / 405210
• Montage : rail DIN
• Code EAN : 3245064107044

Spécifications techniques

Le conseil de l'expert Bâtir Moins Cher : le disjoncteur différentiel est pratique pour protéger un circuit isolé (dépendance, garage, circuit ajouté) sans ajouter un interrupteur différentiel en tête de rangée. Respectez le calibre adapté à la section du câble : 10 A pour du 1,5 mm² en éclairage.
