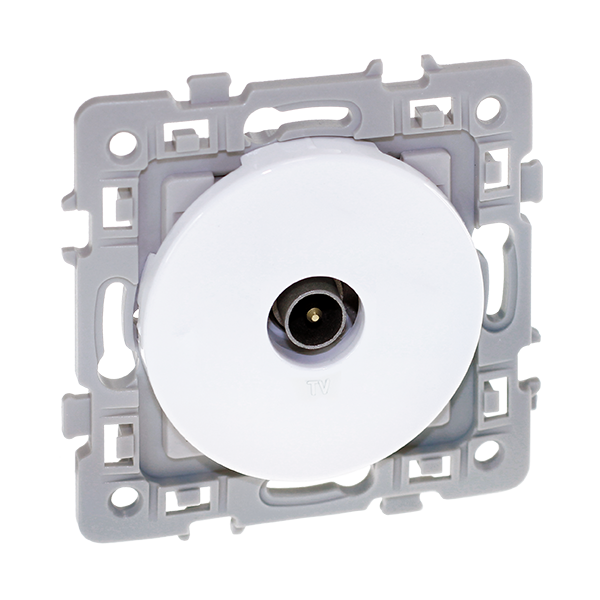

Prise TV mâle 9,52 mm blanc Square

Descriptif

Une prise TV blindée

La prise TV Square possède un connecteur mâle 9,52 mm et une atténuation inférieure ou égale à 2 dB sur la plage TV de 470 à 790 MHz. Son blindage métallique limite les perturbations dues aux réseaux 3G, 4G et 5G, et il est mis à la terre automatiquement par l'écran du câble TV. Pour le réseau, voir notre article le tableau de communication et le réseau RJ45.

Pose et finition

Elle est livrée avec support, enjoliveur et protection de chantier. Il s'installe dans une boîte d'encastrement (30 mm de profondeur minimum, par exemple la boîte à sceller 1 poste) et s'habille d'une plaque Square 1, 2, 3, 4 ou 2 × 3 postes, comme la plaque 1 poste ou la plaque 2 postes (entraxe 71 mm à l'horizontale comme à la verticale). En saillie, utilisez le cadre saillie 1 poste ou le cadre 2 postes ; dans une ancienne boîte sans vis, ajoutez des griffes Square.

Toute la gamme Square

Pour un réseau informatique, voir la prise RJ45 Cat. 6. Retrouvez tous les mécanismes Square et les accessoires Square.

La prise TV se raccorde au réseau d'antenne du logement : voir nos antennes TV et paraboles.

Pour quel logement ?

Pour toutes les pièces d’une maison ou d’un appartement, en construction neuve comme en rénovation : la NF C 15-100 impose des prises de communication dans le séjour et les chambres, reliées au tableau de communication.

Caractéristiques

Prise TV mâle 9,52 mm blanc Square (réf. 60264)

• Fonction : Prise TV
• Connecteur : Mâle 9,52 mm
• Atténuation : ≤ 2 dB (470 – 790 MHz)
• Blindage : Métallique, mise à la terre automatique
• Dimensions : 75 × 75 × 34 mm
• Indice de protection : IP21 – IK04
• Montage : Encastré ou en saillie (cadres 60291 / 60281), entraxe 71 mm
• Couleur : Blanc brillant
• Matière : Thermoplastique
• Référence : 60264
