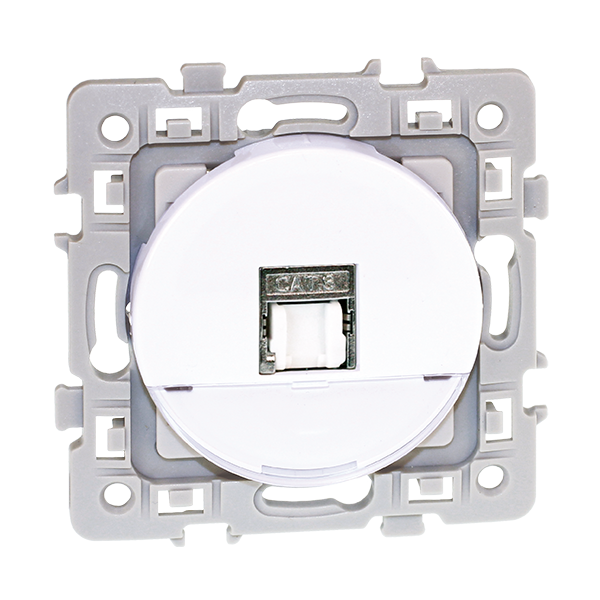

Prise RJ45 blindée Cat.6 FTP de Eur'Ohm réf. 60271
Une précision utile avant de choisir une prise RJ45 : le débit final d'une ligne réseau ne dépend pas que de la prise. Il dépend aussi de la qualité des câbles et des cordons sur toute la ligne de distribution du signal, du panneau de brassage jusqu'à l'appareil branché. Cette prise Catégorie.6 pose une base solide, mais le reste de l'installation compte tout autant.
La prise offre 9 contacts et respecte la norme NF EN 50173-1. En catégorie 6, elle atteint un débit maximal de 1 Gb/s pour une fréquence jusqu'à 250 MHz, et convient aux câbles FTP (gaine extérieure blindée par un écran d'aluminium). Son classement Grade 1 TV l'autorise à transporter aussi bien la donnée que le signal télévisé sur une même ligne.
Le blindage métallique limite les perturbations du signal, avec une mise à la terre automatique dès que le blindage se clipse sur l'écran du câble. Le raccordement se fait par contacts auto-dénudant, avec une sortie de câble inclinée. Pour ne pas se tromper de norme de câblage, les contacts sont repérés par un double code couleur 568A / 568B. Une fois posée, la prise garde son identité grâce au porte-étiquette de repérage fourni, pratique pour retrouver rapidement une ligne dans un tableau ou une baie de brassage.
Elle s'installe comme le reste de la gamme Square : support de fixation et enjoliveur fournis, fixation à vis (avec griffes réf. 60292 en option), et une protection de chantier qui la garde propre jusqu'à la fin des travaux. Elle se juxtapose à d'autres mécanismes avec un entraxe de 71 mm, avant de recevoir une plaque de 1, 2, 3, 4 postes ou 2×3. L'installation se fait en encastré, ou en saillie avec la boîte 1 poste réf. 60291 ou 2 postes réf. 60281.
Caractéristiques techniques sur la prise RJ45 Eur'Ohm réf. 60271
- Gamme : Square
- Fonction : Prise courant faible - RJ45
- Enjoliveur : Oui - blanc brillant
- Plaque de finition : Non
- Catégorie : 6
- Débit max. : 1 Gb/s
- Fréquence max. : 250 MHz
- Type de câble : FTP
- Grade : 1 TV
- Norme : NF EN 50173-1
- Connecteur : RJ45 8(8), 9 contacts
- Boîtier blindé : Oui, mise à la terre par clip
- Type de connexion : Contact auto-dénudant
- Direction de sortie : Inclinée
- Repérage : Double code couleur 568A / 568B, porte-étiquette inclus
- Nombre de modules : 2
- Pose : Encastrée, fixation à vis (ou en saillie avec boîtes 60291 / 60281)
- Dimensions (L x H x P) : 75 x 75 x 44,5 mm
- Profondeur d'encastrement : 37 mm
- Indice de protection : IP20
Spécifications techniques
Marque
EUR'OHM
Gamme Appareillage
Square
Nombre de Postes
1
Fixation
Vis
Couleur Enjoliveur
Blanc
Assemblage
Complet sans plaque
Mode de Pose
Encastré
